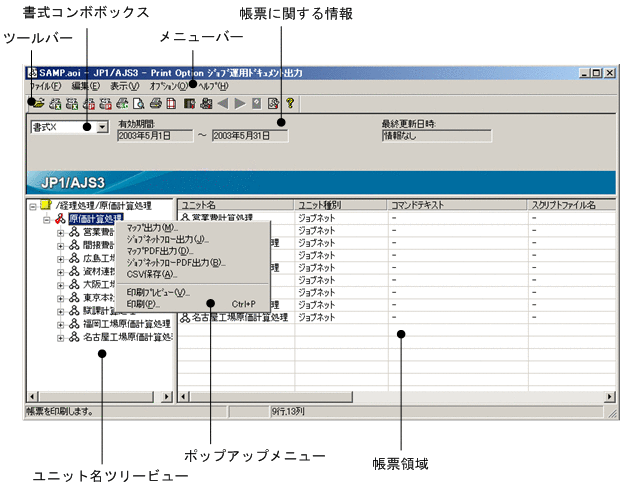

7.3 [ジョブ運用ドキュメント出力]画面
JP1/AJS3 - Print Optionの画面です。
指定したジョブ運用情報ファイルの内容を画面に表示します。
メニューバーを説明します。
メニューバー |
メニューコマンド |
機能 |
|
---|---|---|---|
ファイル |
開く |
ジョブ運用情報ファイルを開いて帳票を作成します。 |
|
マップ出力※1 |
ユニット名ツリービューで選択しているジョブネットのマップ図をMicrosoft Excelに出力します。 |
||
ジョブネットフロー出力※1 |
ユニット名ツリービューで選択しているジョブネットのジョブネットフロー図をMicrosoft Excelに出力します。 |
||
マップPDF出力※2 |
ユニット名ツリービューで選択しているジョブネットのマップ図をPDFファイルに出力します。 |
||
ジョブネットフローPDF出力※2 |
ユニット名ツリービューで選択しているジョブネットのジョブネットフロー図をPDFファイルに出力します。 |
||
CSV保存 |
表示中の帳票をCSV形式のファイルに保存します。ファイルを選択すると,表示中の帳票をCSV形式で保存します。 |
||
印刷プレビュー |
表示中の帳票を印刷プレビューします。 |
||
印刷 |
表示中の帳票を印刷します。 |
||
閉じる |
表示中の帳票を閉じます。 |
||
終了 |
表示中の画面を終了します。 |
||
編集 |
書式定義 |
書式を定義します。 |
|
用紙設定 |
印刷する用紙を設定します。 |
||
ジョブネットフロー書式定義 |
ジョブネットフロー図の書式を定義します。 |
||
表示 |
ツールバー |
ツールバーの表示/非表示を切り替えます。 |
|
ステータスバー |
ステータスバーの表示/非表示を切り替えます。 |
||
直下のみ表示 |
チェックした場合,ツリービューで選択したユニットの直下にあるユニットの情報を表示します。 |
||
すべて表示 |
チェックした場合,ツリービューで選択したユニットと配下のすべてのユニットについて情報を表示します。 |
||
表示範囲の変更※3 |
翌月または翌日※4 |
表示されている日付を翌月または翌日に変更します。 |
|
前月または前日※5 |
表示されている日付を前月または前日に変更します。 |
||
指定日付 |
[表示範囲の変更]画面を表示します。帳票が表示する範囲を変更します。 |
||
最新の状態に更新 |
表示中の帳票を最新の状態に更新します。 |
||
オプション |
環境設定 |
[環境設定]画面を表示します。入力ファイルおよび出力ファイルのデフォルトフォルダを設定します。 |
|
ヘルプ |
JP1/AJS3 - Print Optionヘルプ |
ヘルプを表示します。 |
|
バージョン情報 |
バージョン情報を表示します。 |
- 注※1
-
Microsoft Excelがインストールされていない場合,非活性となります。
- 注※2
-
Microsoft Excel 2010以降がインストールされていない場合,非活性となります。
- 注※3
-
月次形式または日次形式の書式が選択されていないときは非活性となります。
- 注※4
-
表示されている月または日が有効期限の終了月または終了日のときは非活性となります。
なお,1か月後の日が有効期限よりあとの日付になる場合は,有効期限の終了日に変更します。
- 注※5
-
表示されている月または日が有効期限の開始月または開始日のときは非活性となります。
なお,1か月前の日が有効期限より前の日付になる場合は,有効期限の開始日に変更します。
ツールバーを説明します。
ツールバーボタン |
機能 |
|
---|---|---|
開く |
ジョブ運用情報ファイルを開いて帳票を作成します。 |
|
※1 |
マップ出力 |
ユニット名ツリービューで選択しているジョブネットのマップ図をMicrosoft Excelに出力します。 |
※1 |
ジョブネットフロー出力 |
ユニット名ツリービューで選択しているジョブネットのジョブネットフロー図をMicrosoft Excelに出力します。 |
※2 |
マップPDF出力 |
ユニット名ツリービューで選択しているジョブネットのマップ図をPDFファイルに出力します。 |
※2 |
ジョブネットフローPDF出力 |
ユニット名ツリービューで選択しているジョブネットのジョブネットフロー図をPDFファイルに出力します。 |
CSV保存 |
表示中の帳票をCSV形式のファイルに保存します。ファイルを選択すると,表示中の帳票をCSV形式で保存します。 |
|
印刷プレビュー |
表示中の帳票を印刷プレビューします。 |
|
印刷 |
表示中の帳票を印刷します。 |
|
用紙設定 |
印刷する用紙を設定します。 |
|
書式定義 |
書式を定義します。 |
|
ジョブネットフロー書式定義 |
ジョブネットフロー図の書式を定義します。 |
|
前月または前日※3※4 |
帳票の表示する範囲を変更します。月次形式が選択されているときは前月に,日次形式が選択されているときは前日に変更します。 |
|
翌月または翌日※3※5 |
帳票の表示する範囲を変更します。月次形式が選択されているときは翌月に,日次形式が選択されているときは翌日に変更します。 |
|
表示範囲の変更※3 |
[表示範囲の変更]画面を表示します。帳票の表示する範囲を変更します。 |
|
環境設定 |
[環境設定]画面を表示します。入力ファイルおよび出力ファイルのデフォルトフォルダを設定します。 |
|
JP1/AJS3 - Print Optionヘルプ |
ヘルプを表示します。 |
- 注※1
-
Microsoft Excelがインストールされていない場合,非活性となります。
- 注※2
-
Microsoft Excel 2010以降がインストールされていない場合,非活性となります。
- 注※3
-
月次形式または日次形式の書式が選択されていないときは非活性となります。
- 注※4
-
表示されている月または日が有効期限の開始月または開始日のときは非活性となります。
なお,1か月前の日が有効期限より前の日付になる場合は,有効期限の開始日に変更します。
- 注※5
-
表示されている月または日が有効期限の終了月または終了日のときは非活性となります。
なお,1か月後の日が有効期限よりあとの日付になる場合は,有効期限の終了日に変更します。
ユニット名ツリービューを右クリックすることによって出現するポップアップメニューを説明します。
ポップアップメニュー |
機能 |
---|---|
マップ出力 |
ユニット名ツリービューで選択しているジョブネットのマップ図をMicrosoft Excelに出力します。 |
ジョブネットフロー出力 |
ユニット名ツリービューで選択しているジョブネットのジョブネットフロー図をMicrosoft Excelに出力します。 |
マップPDF出力 |
ユニット名ツリービューで選択しているジョブネットのマップ図をPDFファイルに出力します。 |
ジョブネットフローPDF出力 |
ユニット名ツリービューで選択しているジョブネットのジョブネットフロー図をPDFファイルに出力します。 |
CSV保存 |
表示中の帳票をCSV形式のファイルに保存します。ファイルを選択すると,表示中の帳票をCSV形式で保存します。 |
印刷プレビュー |
表示中の帳票を印刷プレビューします。 |
印刷 |
表示中の帳票を印刷します。 |
書式コンボボックスには,[環境設定]画面で定義した書式定義フォルダにある書式定義ファイルが表示されます。書式コンボボックスのプルダウンメニューから帳票に採用する書式を選択します。そのうち1個だけが有効状態になり,帳票書式として採用されます。
帳票に関する情報に表示される項目を説明します。
情報の項目 |
詳細 |
---|---|
有効期間 |
入力ファイル内でデータのある期間を表します。 |
表示 |
月次または日次形式の帳票の表示している期間を表します。 |
最終更新日時 |
ジョブ運用情報ファイル内に定義されている全ユニットの最終更新日時を表します。 |
ルートジョブネットパス |
選択したジョブ運用情報ファイルにリリースIDの情報が含まれる場合,現在[ジョブ運用ドキュメント出力]画面に内容が表示されているルートジョブネットのパスおよびリリースIDが表示されます。 [選択]ボタンを押すと,[ジョブネット(リリースID)名一覧ダイアログボックス]画面が表示され,[ジョブ運用ドキュメント出力]画面に表示するジョブネットを変更できます。リリースIDについては,マニュアル「JP1/Automatic Job Management System 3 導入ガイド」のジョブネットリリース機能の説明を参照してください。 |
ユニット名ツリービューは,ユニット一覧が表示される領域です。ジョブ運用情報ファイル内に定義されている全ユニットが表示されます。選択したユニットを含む下位の階層のユニットすべてが印刷対象です。ただし,マネージャージョブグループ,またはマネージャージョブネットの内容は印刷対象に含まれません。
帳票領域は,印刷帳票が表示される領域です。該当データがない場合,基本形式によって次のようになります。
月次 |
空白 |
日次 |
空白 |
リスト |
"-"(半角) |
<注意事項>
-
一つのカラムに表示されるデータの文字数が259文字を超える場合,帳票領域には260文字目以降が表示されません。データの内容を確認するには,印刷,印刷プレビュー,およびCSV出力でデータを出力してください。
-
列項目のカラム幅の合計が32,768ピクセルを超える場合,帳票領域には32,768ピクセル以降のカラム名が表示されません。データの内容を確認するには,印刷,印刷プレビュー,およびCSV出力でデータを出力してください。
列項目のカラム幅の合計は,次の計算式によって求められます。
列幅の合計=ユニット名の列幅+列項目1の列幅
+列項目2の列幅+・・・+列項目nの列幅
-
書式定義で,ユニット名および列項目の列幅で「自動」を選択している場合
ユニット名の列幅=現在のフォント幅(単位:ピクセル)
×ユニット名カラムに表示される最長文字列の文字数
列項目nの列幅=現在のフォント幅(単位:ピクセル)
×列項目nカラムに表示される最長文字列の文字数
-
書式定義で,ユニット名および列項目の列幅で「固定」を選択している場合
ユニット名の列幅=現在のフォント幅(単位:ピクセル)
×[書式定義]画面の[ユニット]タブで指定した列幅
列項目nの列幅=現在のフォント幅(単位:ピクセル)
×[書式定義]画面の[列項目]タブで指定した列項目nの列幅
-
-
JP1/AJS3 - Manager 09-00以降に対してジョブ運用情報を収集時に,最終更新日時を収集する指定をした場合だけ,最終更新日時が表示されます。
-
リリース情報を持つジョブネットかどうかは,アイコンで識別できません。リリース情報を持たないジョブネットと同じアイコンが表示されます。
-
古いバージョンの書式定義ファイルは,対象ユニット種別に最新バージョンで追加されたユニット種別が定義されていない場合があります。このような書式定義を指定すると,デフォルトでは定義されていないユニット種別が帳票に出力されます。追加されたユニット種別を出力対象にしない場合は,古いバージョンの書式定義ファイルを[書式定義]画面で読み込み,対象ユニット種別リストのチェックを外して保存したファイルを使用してください。
