12.9.1 画面構成

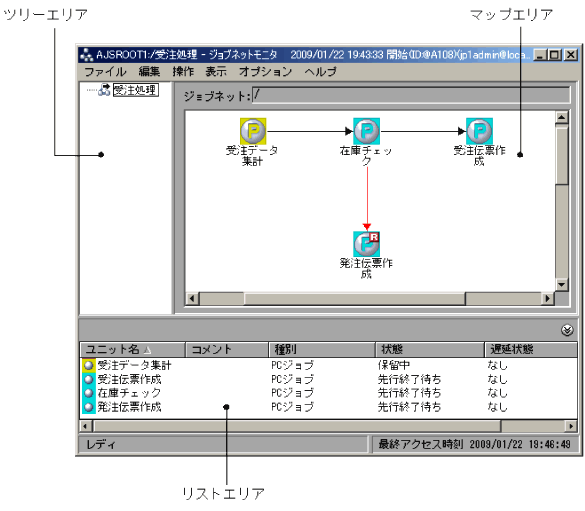

[ジョブネットモニタ]ウィンドウを次の図に示します。
|
表示項目について説明します。
- 〈この項の構成〉
(1) ツリーエリア
定義中のジョブネットが階層で表示されます。
リリース先ジョブネットの場合,ジョブネットはリリース登録した定義ごとに「ルートジョブネット名(リリースID)」の形式で表示されます。ただし,リリースIDが「AJS_AUTO」の場合,リリースIDは表示されません。
(2) マップエリア
ツリーエリアで選択したジョブネットの中の情報が表示されます。
[オプション]−[壁紙の設定]でユニットごとに壁紙を設定している場合,またはカスタマイズによって壁紙を設定している場合は,壁紙画像が背景に表示されます。詳細については,「12.4.45 [壁紙の設定]ダイアログボックス」,および「11.5.6 マップエリアの背景イメージを変更する」を参照してください。
[環境設定]ダイアログボックスの[エディタ・モニタ]タブで[ユニット名の改行]を[指定する]と設定している場合は,ユニット名の改行位置を指定できます。また,[環境設定]ダイアログボックスの[エディタ・モニタ]タブで[コメントの表示]を[する]と設定している場合は,ユニット名の下に詳細定義ダイアログボックスで設定されているコメントが続けて表示されます。詳細については,「12.3.42 [環境設定]ダイアログボックス」を参照してください。
- [ジョブネット]
-
マップエリアに表示中のジョブネット名称が相対名称,または完全名で表示されます。ジョブネット名称を相対名称,完全名のどちらで表示するかについては,ajs2view_opt.confファイルで設定します。詳細については,「11.5 [ジョブネットエディタ]ウィンドウのカスタマイズ」を参照してください。
(3) リストエリア
マップエリアに表示されているユニットの基本情報が一覧表示されます。リストエリアは,[表示]−[リストエリア]−[最小化]を選択することで最小化できます。
リストエリアに表示される項目および順序は変更できます。表示項目の設定方法については,「12.3.46 [表示項目設定]ダイアログボックス」を参照してください。
- [ユニット名]
-
アイコンおよびユニット名が表示されます。アイコンは,状態または結果に対応した色で表示されます。
アイコン表示色をどの色にするかは,[環境設定]ダイアログボックスの[全般]タブで設定します。詳細については,「12.3.42 [環境設定]ダイアログボックス」を参照してください。
- [コメント]
-
ユニットの詳細定義ダイアログボックスで定義したコメントが表示されます。
- [種別]
-
ユニットの種類が表示されます。
- [状態]
-
実行状態が表示されます。
- [遅延状態]
-
遅延状態が表示されます。
- [リトライ状態]
-
UNIXジョブ,PCジョブ,QUEUEジョブ,フレキシブルジョブ,HTTP接続ジョブ,標準カスタムジョブ,カスタムPCジョブ,またはカスタムUNIXジョブの場合,次のように表示されます。
-
リトライ設定をしているとき
リトライ状態(「リトライ待ち」,「リトライ実行中」,または「リトライ終了」)が表示されます。ただし,一度もリトライ実行されていないときは,空白が表示されます。
-
リトライ設定をしていないとき
空白が表示されます。
次のどれかに該当する場合は「−(ハイフン)」が表示されます。
-
上記以外のユニット
-
接続先のJP1/AJS3 - Managerのバージョンが10-00より前
-
JP1/AJS3 - Managerのデータベースが互換用ISAM構成
この項目は,JP1/AJS3 - Viewのバージョンが10-00以降の場合に表示されます。
-
- [リトライ実行回数]
-
UNIXジョブ,PCジョブ,QUEUEジョブ,フレキシブルジョブ,HTTP接続ジョブ,標準カスタムジョブ,カスタムPCジョブ,またはカスタムUNIXジョブの場合,次のように表示されます。
-
リトライ設定をしているとき
現在のリトライ実行回数が表示されます。一度もリトライ実行されていないときは,「0」が表示されます。
-
リトライ設定をしていないとき
「0」が表示されます。
次のどれかに該当する場合は「−(ハイフン)」が表示されます。
-
上記以外のユニット
-
接続先のJP1/AJS3 - Managerのバージョンが10-00より前
-
JP1/AJS3 - Managerのデータベースが互換用ISAM構成
この項目は,JP1/AJS3 - Viewのバージョンが10-00以降の場合に表示されます。
-
