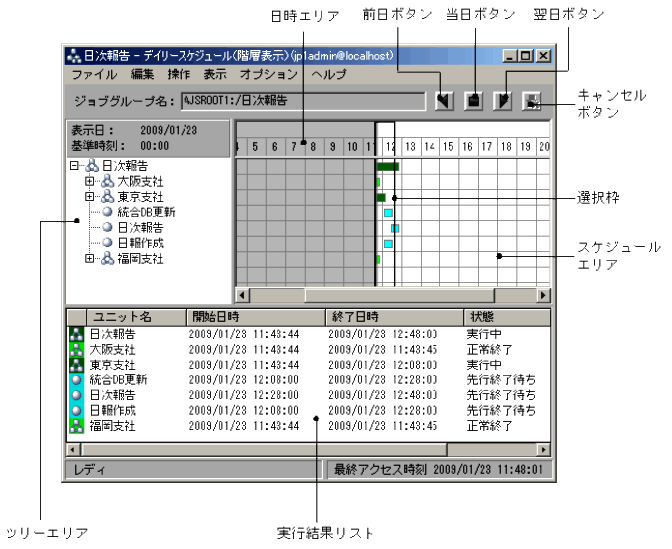

12.7.1　画面構成

(a)　ツリーエリア

ルートジョブネットの下のジョブネット，またはジョブがツリー構造で表示されます。リモートジョブネットより下のユニットは表示されません。また，マネージャージョブネットは表示されません。

リリース先ジョブネットの場合，ジョブネットはリリース登録した定義ごとに「ルートジョブネット名(リリースID)」の形式で表示されます。ただし，リリースIDが「AJS_AUTO」の場合，リリースIDは表示されません。

ユニット名は，［環境設定］ダイアログボックスの［スケジュール］タブで指定した表示順序で表示されます。

また，［環境設定］ダイアログボックスの［スケジュール］タブでは，表示期間にスケジュール情報がないルートジョブネットを表示するかどうかについても設定できます。詳細については，「12.3.42 ［環境設定］ダイアログボックス」を参照してください。

(b)　表示日変更ボタン

現在表示しているスケジュール情報の日付を変更するボタンです。表示日変更ボタンには，次の種類があります。

• 前日ボタン

  前日のスケジュールを表示します。

• 当日ボタン

  当日のスケジュールを表示します。

• 翌日ボタン

  翌日のスケジュールを表示します。

注意事項

接続先JP1/AJS2 - Managerのバージョンが08-50以前，または接続先JP1/AJS3 - ManagerのスケジューラーデータベースがISAMの場合は，不活性となり操作できません。

(c)　キャンセルボタン

表示更新処理を中止するボタンです。通常は不活性です。スケジュールを取得している間だけ活性に変わり，キャンセルできます。

注意事項

接続先JP1/AJS2 - Managerのバージョンが08-50以前，または接続先JP1/AJS3 - ManagerのスケジューラーデータベースがISAMの場合は，不活性となり操作できません。

(d)　日時エリア

上段に日付，下段に時間が表示されます。また，選択枠が表示されます。

時間は，［環境設定］ダイアログボックスの［スケジュール］タブで選択した表示時間で表示されます。詳細については，「12.3.42 ［環境設定］ダイアログボックス」を参照してください。

表示時間が24時間の場合

表示日の基準時刻の分が0分の場合，基準時刻から24時間を表示します。表示日の基準時刻の分が0分以外の場合，基準時刻から25時間を表示します。

表示時間が48時間の場合

表示日の基準時刻の分が0分の場合，基準時刻から48時間を表示します。表示日の基準時刻の分が0分以外の場合，基準時刻から49時間を表示します。

(e)　スケジュールエリア

実行スケジュールを示す四角と選択枠が表示されます。四角の両端は，開始時間と終了時間，また，実行されていない場合は，予定の時間を示しています。

遅延が発生した場合，四角の上下の線が太く表示されます。

スケジュールエリアの背景色は，灰色が過去を，白が現在，および未来を表しています。

四角の表示色は，ジョブ，またはジョブネットの実行状態を表しています。四角の表示色とジョブ，またはジョブネットの実行状態を次の表に示します。

また，この四角の表示色は，［環境設定］ダイアログボックスで変更できます。詳細については，「12.3.42 ［環境設定］ダイアログボックス」を参照してください。

なお，リトライ設定がされているジョブの場合，自動リトライが実行されても，通常の実行分とリトライ実行分のスケジュールは区別されません。ジョブの実行開始からリトライ終了までが，同一の四角として表示されます。

(f)　選択枠

実行スケジュールを1時間単位で選択します。選択枠で囲まれるのは，クリック位置の前後30分です。

(g)　実行結果リスト

ツリーエリアと選択枠で選択された実行スケジュールの中で，実行IDがある（［ジョブネットモニタ］ウィンドウが表示できる）ものだけ，一覧で表示されます。リストの中の実行スケジュールをクリックすると，ツリーエリア，およびスケジュールエリアの表示内容が選択されたスケジュール情報に変わります。

なお，リストエリアに表示する項目および表示する順序は変更できます。表示項目の設定方法については，「12.3.46 ［表示項目設定］ダイアログボックス」を参照してください。

表示される項目の横幅のサイズは，ウィンドウを閉じたときまたは表示項目が変更されたときに記憶されます。

［ユニット名］

ユニット名が表示されます。

［開始日時］

実行の開始日時または開始予定日時が表示されます。

［終了日時］

実行の終了日時が表示されます。

［状態］

最新の実行状態が表示されます。

［再実行開始日時］

再実行された日時が表示されます。再実行されていない場合，空白が表示されます。

［登録種別］

計画実行，確定実行または即時実行のどれかが表示されます。

［起動条件］

起動条件が設定されている場合，実行打ち切り回数と実行打ち切り日時が表示されます。設定されていない場合，空白が表示されます。

［処理時間］

実行の開始から終了までに掛かった時間が表示されます。実行中の場合，開始日時からの経過時間が表示されます。また，再実行された場合は，再実行が開始されてからの処理時間が表示されます。

ジョブに自動リトライが設定されている場合，リトライ中の処理時間は，JP1/AJS3 - Viewのバージョンによって計算方法が異なります。

JP1/AJS3 - View 10-00以降の場合

ジョブの初回実行時刻から現在の時刻までの経過時間が表示されます。

JP1/AJS3 - View 09-50以前の場合

ジョブの状態によって処理時間が異なります。

ジョブが「先行終了待ち」，「保留中」，または「実行待ち」状態のときは，処理時間は表示されません。

ジョブが「実行中」，または「キューイング」状態のときは，ジョブの初回実行時刻から現在の時刻までの経過時間が表示されます。

［開始遅延日時］

開始遅延日時が表示されます。開始遅延監視をしないときは空白が表示されます。

［終了遅延日時］

終了遅延日時が表示されます。終了遅延監視をしないときは，空白が表示されます。

［実行ID］

実行IDが表示されます。

［計画一時変更］

計画一時変更の有無が表示されます。変更がある場合は，その内容（「日時変更」，「実行中止」，「前回実行中止」または「連動一時変更」）が表示されます。

［種別］

ユニットの種別が表示されます。

［コメント］

ユニットの詳細定義ダイアログボックスで定義したコメントが表示されます。

［リトライ状態］

UNIXジョブ，PCジョブ，QUEUEジョブ，フレキシブルジョブ，HTTP接続ジョブ，標準カスタムジョブ，カスタムPCジョブ，またはカスタムUNIXジョブの場合，次のように表示されます。

• リトライ設定をしているとき

  リトライ状態（「リトライ待ち」，「リトライ実行中」，または「リトライ終了」）が表示されます。ただし，一度もリトライ実行されていないときは，空白が表示されます。

• リトライ設定をしていないとき

  空白が表示されます。

次のどれかに該当する場合は「−（ハイフン）」が表示されます。

• 上記以外のユニット

• 接続先のJP1/AJS3 - Managerのバージョンが10-00より前

• JP1/AJS3 - Managerのデータベースが互換用ISAM構成

この項目は，JP1/AJS3 - Viewのバージョンが10-00以降の場合に表示されます。

［リトライ実行回数］

UNIXジョブ，PCジョブ，QUEUEジョブ，フレキシブルジョブ，HTTP接続ジョブ，標準カスタムジョブ，カスタムPCジョブ，またはカスタムUNIXジョブの場合，次のように表示されます。

• リトライ設定をしているとき

  現在のリトライ実行回数が表示されます。一度もリトライ実行されていないときは，「0」が表示されます。

• リトライ設定をしていないとき

  「0」が表示されます。

次のどれかに該当する場合は「−（ハイフン）」が表示されます。

• 上記以外のユニット

• 接続先のJP1/AJS3 - Managerのバージョンが10-00より前

• JP1/AJS3 - Managerのデータベースが互換用ISAM構成

この項目は，JP1/AJS3 - Viewのバージョンが10-00以降の場合に表示されます。

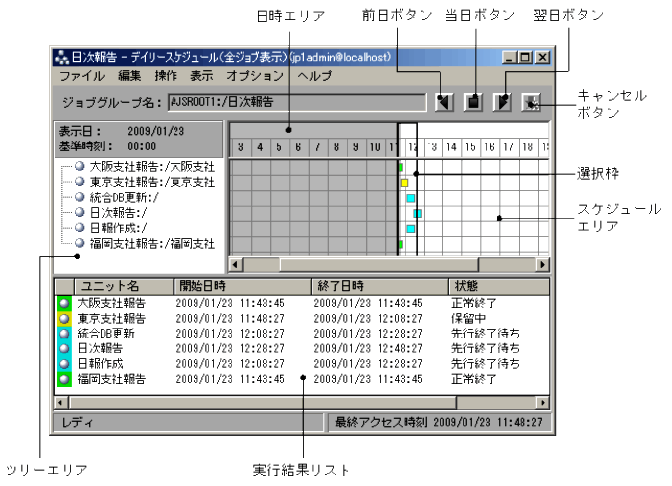

(a)　ツリーエリア

ジョブグループ，またはジョブネットの下にあるすべてのジョブの中で，表示するスケジュール情報があるジョブだけ表示されます。

リリース先ジョブネット配下の場合，ジョブはリリース登録した定義ごとに「ジョブ名(リリースID)」の形式で表示されます。ただし，リリースIDが「AJS_AUTO」の場合，リリースIDは表示されません。

名称は「ジョブ名：相対パス」の形式で表示されます。起動条件の下のジョブは，表示されません。

ジョブ名は，［環境設定］ダイアログボックスの［スケジュール］タブで指定した表示順序で表示されます。詳細については，「12.3.42 ［環境設定］ダイアログボックス」を参照してください。

(b)　表示日変更ボタン

現在表示しているスケジュール情報の日付を変更するボタンです。表示日変更ボタンには，次の種類があります。

• 前日ボタン

  前日のスケジュールを表示します。

• 当日ボタン

  当日のスケジュールを表示します。

• 翌日ボタン

  翌日のスケジュールを表示します。

注意事項

接続先JP1/AJS2 - Managerのバージョンが08-50以前，または接続先JP1/AJS3 - ManagerのスケジューラーデータベースがISAMの場合は，不活性となり操作できません。

(c)　キャンセルボタン

表示更新処理を中止するボタンです。通常は不活性です。スケジュールを取得している間だけ活性に変わり，キャンセルできます。

注意事項

接続先JP1/AJS2 - Managerのバージョンが08-50以前，または接続先JP1/AJS3 - ManagerのスケジューラーデータベースがISAMの場合は，不活性となり操作できません。

(d)　日時エリア

上段に日付，下段に時間が表示されます。また，選択枠が表示されます。

時間は，［環境設定］ダイアログボックスの［スケジュール］タブで選択した表示時間で表示されます。詳細については，「12.3.42 ［環境設定］ダイアログボックス」を参照してください。

表示時間が24時間の場合

表示日の基準時刻の分が0分の場合，基準時刻から24時間を表示します。表示日の基準時刻の分が0分以外の場合，基準時刻から25時間を表示します。

表示時間が48時間の場合

表示日の基準時刻の分が0分の場合，基準時刻から48時間を表示します。表示日の基準時刻の分が0分以外の場合，基準時刻から49時間を表示します。

(e)　スケジュールエリア

実行スケジュールを示す四角と選択枠が表示されます。四角の両端は，開始時間と終了時間，また，実行されていない場合は，予定の時間を示しています。

遅延が発生した場合，四角の上下の線が太く表示されます。

スケジュールエリアの背景色は，灰色が過去を，白が現在，および未来を表しています。

四角の表示色は，ジョブの実行状態を表しています。四角の表示色とジョブの実行状態については，表12-50を参照してください。

また，この四角の表示色は，［環境設定］ダイアログボックスで変更できます。詳細については，「12.3.42 ［環境設定］ダイアログボックス」を参照してください。

なお，リトライ設定がされているジョブの場合，自動リトライが実行されても，通常の実行分とリトライ実行分のスケジュールは区別されません。ジョブの実行開始からリトライ終了までが，同一の四角として表示されます。

(f)　選択枠

実行スケジュールを1時間単位で選択します。選択枠で囲まれるのは，クリック位置の前後30分です。

(g)　実行結果リスト

ツリーエリアと選択枠で選択された実行スケジュールの中で，実行IDがある（［ジョブネットモニタ］ウィンドウが表示できる）ものだけ，一覧で表示されます。リストの中の実行スケジュールをクリックすると，ツリーエリア，およびスケジュールエリアの表示内容が選択されたスケジュール情報に変わります。なお，表示される項目については，「12.7.1(1) ［デイリースケジュール（階層表示）］ウィンドウ」の実行結果リストの説明を参照してください。
