8.6　マップ形式で監視する

ジョブネットやジョブの実行予定または実行状態を［ジョブネットモニタ］ウィンドウのマップ上で（ジョブやジョブネットを定義したときと同じ形式で）確認できます。

［ジョブネットモニタ］ウィンドウを表示するには，次の方法があります。

［JP1/AJS3 - View］ウィンドウから表示する方法

実行中のジョブネットの状態や，ジョブネットの次回実行予定，実行結果を確認したい場合は，この方法で表示してください。
コマンドで表示する方法

実行中のジョブネットの状態や，ジョブネットの次回実行予定，実行結果を確認したい場合は，この方法で表示してください。
［デイリースケジュール］ウィンドウまたは［マンスリースケジュール］ウィンドウから表示する方法

次回以降の実行予定や過去の実行結果を確認したい場合は，この方法で表示してください。

それぞれの手順を次に示します。

［JP1/AJS3 - View］ウィンドウから表示する

［JP1/AJS3 - View］ウィンドウの機能メニューで［ステータス監視］をクリックする。

［ステータス監視］が選択状態になります。
ツリーエリアで，実行状態を確認したいジョブネットを管理するジョブグループをクリックする。

クリックしたジョブグループが選択状態になります。

ルートジョブネットがリストエリアに表示されます。

操作対象のジョブネットのルートジョブネットをクリックし，［表示］−［ジョブネットモニタ］−［状態］または［結果］を選択する。

実行中のジョブネットの状態や，ジョブネットの次回実行予定を確認したい場合は［状態］を，すでに実行が終了しているジョブネットの結果を確認したい場合は［結果］を選択します。

次に示す［ジョブネットモニタ］ウィンドウが表示されます。

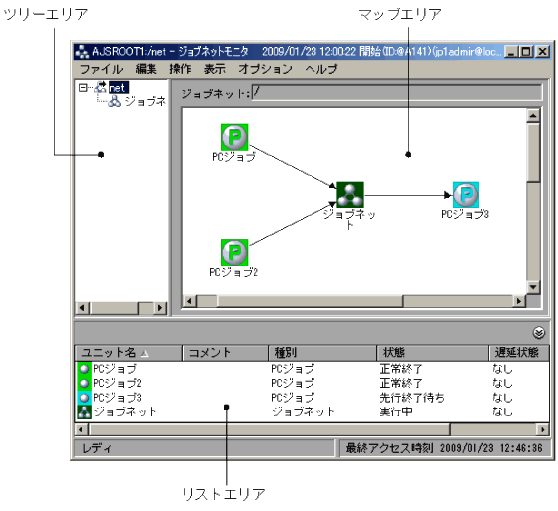

図8‒6　［ジョブネットモニタ］ウィンドウ

マップエリアおよびリストエリアで，ジョブネットやジョブの実行状態を確認する。

マップエリアのアイコンの色の意味については，「12.9 ［ジョブネットモニタ］ウィンドウ」および「12.3.42 ［環境設定］ダイアログボックス」を参照してください。なお，アイコンの色は，［環境設定］ダイアログボックスで変更できます。

リストエリアには，マップエリアで表示されているジョブまたはジョブネットの情報（名称，コメント，ユニット種別，実行状態，遅延状態）が一覧で表示されます。マップエリアとリストエリアのジョブまたはジョブネットの選択状態は，常に一致します。

［表示］−［リストエリア］−［最小化］を選択すると，リストエリアを最小化できます。最小化したリストエリアを元に戻すには，［表示］−［リストエリア］−［元のサイズに戻す］を選択します。

なお，マップエリアまたはリストエリアで，ジョブまたはジョブネットをダブルクリックすると，［モニタ詳細］ダイアログボックスが表示されます。ただし，マップエリアでネストジョブネットをダブルクリックした場合は，マップエリアがネストジョブネット配下のユニットを表示するように切り替わります。

コマンドで表示する

次のコマンドを実行します。
```
ajs [-a ログイン情報ファイル名]
　　{-l 実行ID | -m { state | result }}
　　-n ジョブネットまたはジョブの完全名
　　-v monitor
```
「ログイン情報ファイル名」には，［ログイン］画面で入力するユーザー名，パスワード，接続ホスト名が指定されたログイン情報ファイル名を指定します。「実行ID」では，［ジョブネットモニタ］ウィンドウで表示する世代の実行IDを指定します。「state|result」では，［ジョブネットモニタ］ウィンドウで表示するジョブネットの状態を指定します。「ジョブネットまたはジョブの完全名」では，［ジョブネットモニタ］ウィンドウで表示するジョブネットやジョブの完全名を指定します。

コマンドの詳細については，マニュアル「JP1/Automatic Job Management System 3 コマンドリファレンス　3. 通常の運用で使用するコマンド　ajs」を参照してください。
［デイリースケジュール］ウィンドウまたは［マンスリースケジュール］ウィンドウから表示する
1. ［デイリースケジュール］ウィンドウまたは［マンスリースケジュール］ウィンドウを表示する。

  スケジュールエリアに，ジョブネットやジョブの1世代分の実行を表す四角が表示されます。
2. 必要に応じて，表示している時間帯を変更する。

  表示している時間帯を実行状態を確認したい時間帯に変更する場合は，［表示］−［表示日変更］または［表示月変更］を選択するか，表示日変更ボタンまたは表示月変更ボタンで変更してください。
3. スケジュールエリアで，実行状態を確認したいスケジュールを示す四角をクリックする。

  クリックした四角の示すスケジュールが，実行結果リストに表示されます。

  クリックした四角が擬似予定の場合，実行結果リストにスケジュール情報は表示されません。
4. 実行結果リストで確認したいスケジュールをクリックする。

  クリックした行が選択状態になります。
5. ［表示］−［ジョブネットモニタ］を選択する。

  ［ジョブネットモニタ］ウィンドウが表示されます。マップエリアおよびリストエリアで，ジョブネットやジョブの実行状態を確認します。

補足事項

上記の［JP1/AJS3 - View］ウィンドウ（メイン画面）から［ジョブネットモニタ］ウィンドウを表示する手順およびコマンドで表示する手順では，次の場合に次回実行予定が確認できません。

［JP1/AJS3 - View］ウィンドウ（メイン画面）のリストエリアの［状態］で，実行中，監視中または再実行での保留中を表示しているジョブネットがある場合
当日分を表示する設定にしている場合^※で，当日のジョブネットが実行終了し，次回実行予定が次の日以降に設定されているとき，または，当日に実行予定や実行結果がなく，次回実行予定が次の日以降に設定されているとき

注※: 当日分を表示する場合，環境設定パラメーターVIEWSTATUSRANGEで設定します。詳細については，マニュアル「JP1/Automatic Job Management System 3 構築ガイド　20.4 スケジューラーサービス環境設定」を参照してください。

次回実行予定を確認するには，次のどちらかの方法を実行してください。

［ジョブネットモニタ］ウィンドウを再表示する
［モニタ詳細−［ジョブネット］］ダイアログボックス（［モニタ詳細−［リモートジョブネット］］ダイアログボックス）を表示する

それぞれの方法を実行する手順を，次に説明します。

［ジョブネットモニタ］ウィンドウを再表示する

［JP1/AJS3 - View］ウィンドウの機能メニューで［ステータス監視］をクリックする。

［ステータス監視］が選択状態になります。
ツリーエリアで，次回実行予定を確認したいジョブネットを管理するジョブグループをクリックする。

クリックしたジョブグループが選択状態になります。

ルートジョブネットがリストエリアに表示されます。
操作対象のジョブネットをクリックし，［表示］−［ジョブネットモニタ］−［次回予定］を選択する。

［ジョブネットモニタ］ウィンドウが表示されます。

［モニタ詳細−［ジョブネット］］ダイアログボックス（［モニタ詳細−［リモートジョブネット］］ダイアログボックス）を表示する

［JP1/AJS3 - View］ウィンドウの機能メニューで［ステータス監視］をクリックする。

［ステータス監視］が選択状態になります。
ツリーエリアで，次回実行予定を確認したいジョブネットを管理するジョブグループをクリックする。

クリックしたジョブグループが選択状態になります。

ルートジョブネットがリストエリアに表示されます。
操作対象のジョブネットをクリックし，［表示］−［詳細情報］−［次回予定］を選択する。

［モニタ詳細−［ジョブネット］］ダイアログボックス（［モニタ詳細−［リモートジョブネット］］ダイアログボックス）が表示されます。［開始予定日時］で次回実行予定を確認できます。
