2.1 例題で作成する業務

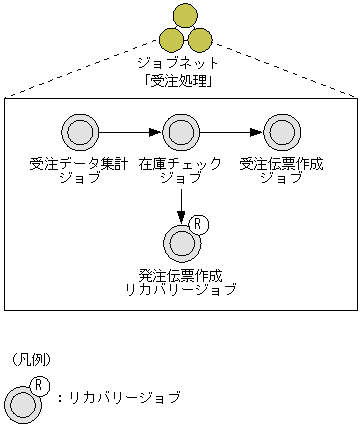

例題では受注処理業務を作成します。具体的には,受注データを集計し,在庫を確認したあと,受注伝票を作成するという業務です。この業務で作成するジョブネットを次の図に示します。
ジョブネット「受注処理」には,次の四つのジョブを定義します。
-
受注データ集計ジョブ
-
在庫チェックジョブ
-
受注伝票作成ジョブ
-
発注伝票作成リカバリージョブ
ジョブネット「受注処理」を実行すると,通常は,「受注データ集計ジョブ」「在庫チェックジョブ」「受注伝票作成ジョブ」の順でジョブを実行します。ただし,「在庫チェックジョブ」が異常終了した場合には,「発注伝票作成リカバリージョブ」を実行します。
