12.3.3 [JP1/AJS3 - View]ウィンドウの画面遷移
[JP1/AJS3 - View]ウィンドウ(メイン画面)および[JP1/AJS3 - View]ウィンドウ(サマリー監視画面)の画面遷移について説明します。
- 〈この項の構成〉
(1) メイン画面の画面遷移

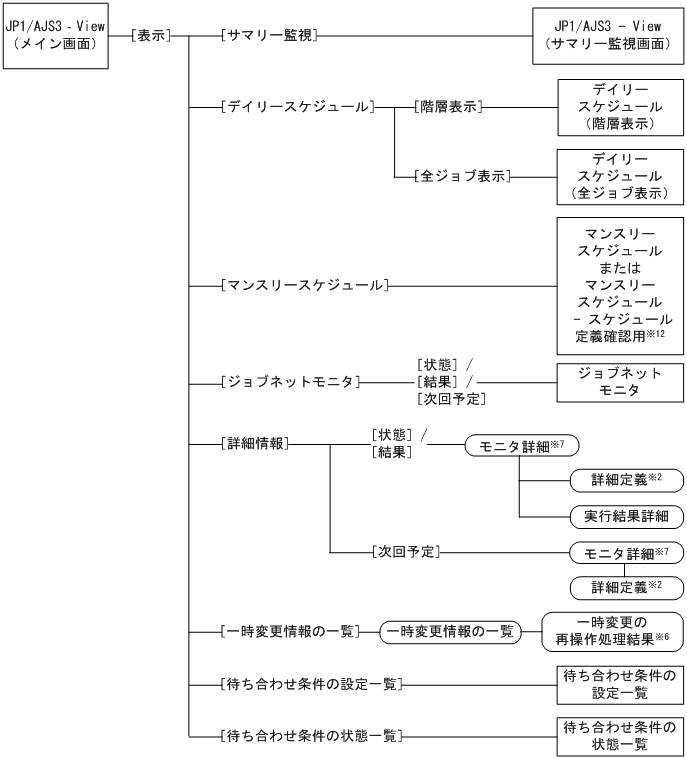

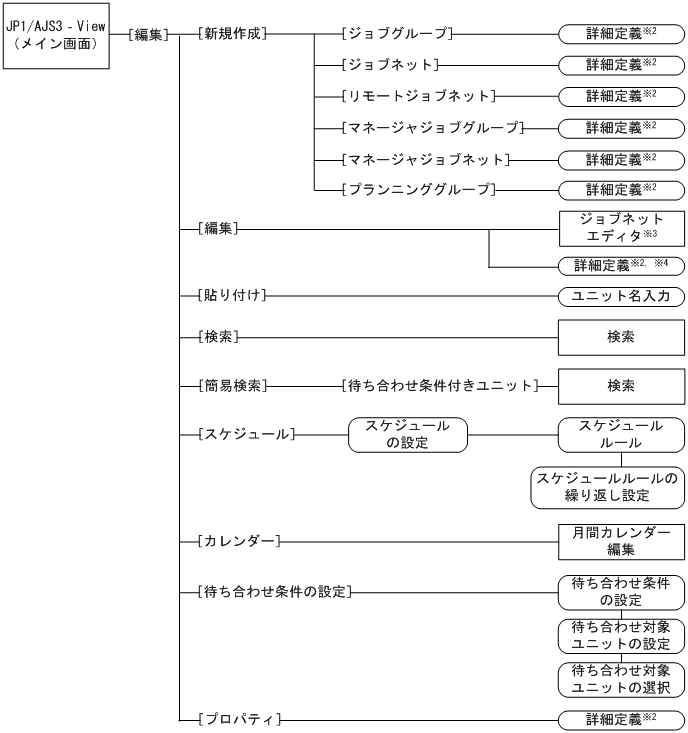

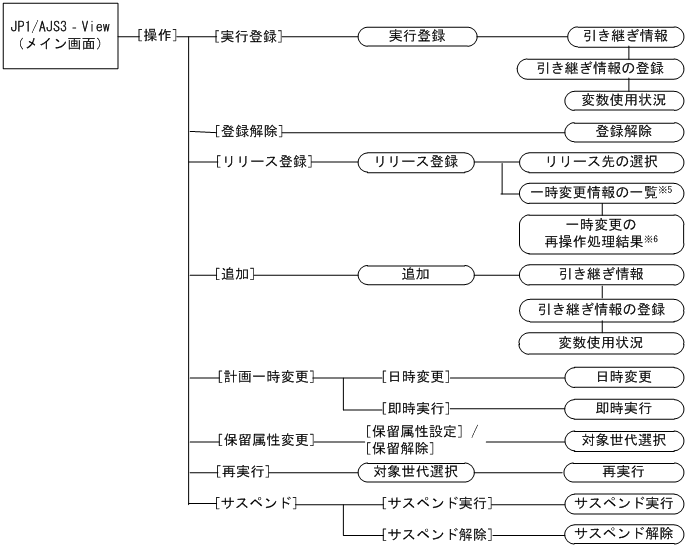

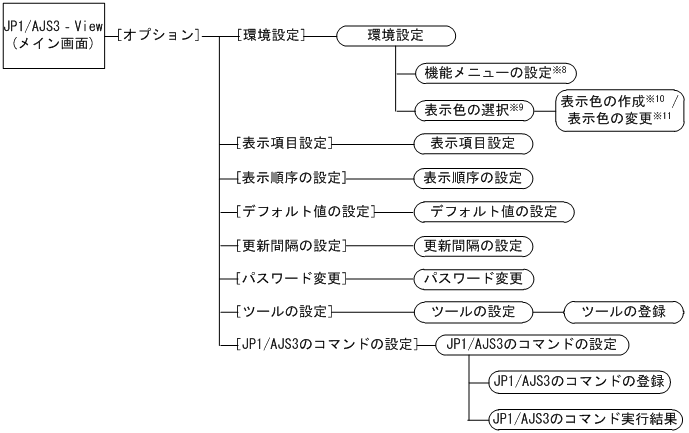

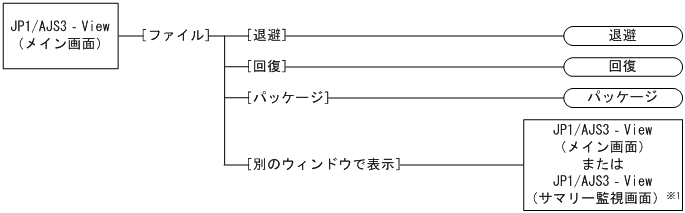

[JP1/AJS3 - View]ウィンドウ(メイン画面)の画面遷移を次の図に示します。
- (凡例)
-
:ウィンドウ
:ダイアログボックス
:メニュー,メニューコマンド
- 注※1
-
起動モードが標準モードの場合はメイン画面が,互換モードの場合は前回ログアウト時に表示していた画面が表示されます。
- 注※2
-
[詳細定義−[アイコン名]]ダイアログボックスが表示されます。
- 注※3
-
ジョブネット,リモートジョブネット,およびマネージャージョブネットを選択している場合に表示されます。
- 注※4
-
ジョブグループなどを選択している場合に表示されます。
- 注※5
-
[リリース登録]ダイアログボックスの[リリース登録後の動作]で,[一時変更情報の一覧を開く]をチェックした場合,または[参照]ボタンをクリックした場合に表示されます。
- 注※6
-
複数の一時変更情報の再操作でエラーが発生した場合に表示されます。
- 注※7
-
[モニタ詳細−[アイコン名]]ダイアログボックスが表示されます。
- 注※8
-
[起動]タブの[機能メニューの設定]ボタンをクリックした場合に表示されます。
- 注※9
-
[全般]タブの[選択]ボタンをクリックした場合に表示されます。
- 注※10
-
[表示色の選択]ダイアログボックスで[追加]ボタンをクリックした場合に表示されます。
- 注※11
-
[表示色の選択]ダイアログボックスで[編集]ボタンをクリックした場合に表示されます。
- 注※12
-
機能メニューの[スケジュール定義]を選択している場合だけ[マンスリースケジュール − スケジュール定義確認用]ウィンドウが表示されます。
(2) サマリー監視画面の画面遷移

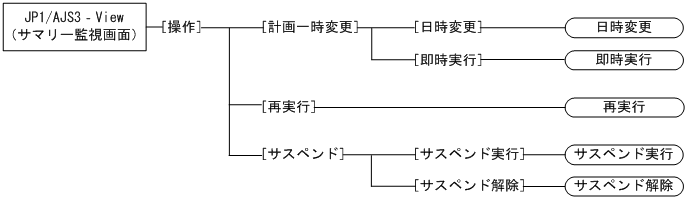

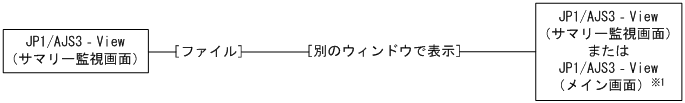

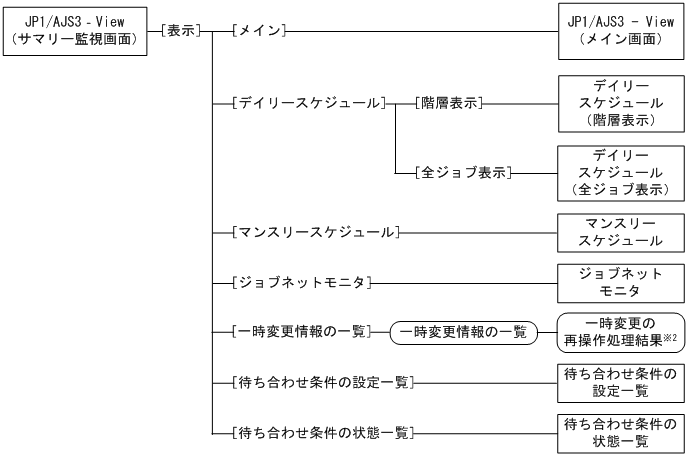

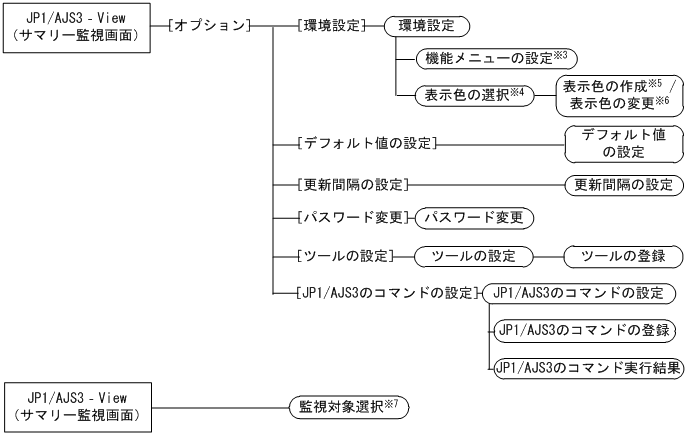

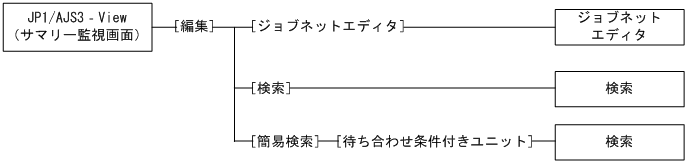

[JP1/AJS3 - View]ウィンドウ(サマリー監視画面)の画面遷移を次の図に示します。
- (凡例)
-
:ウィンドウ
:ダイアログボックス
:メニュー,メニューコマンド
- 注※1
-
起動モードが標準モードまたは監視モードの場合はメイン画面が,互換モードの場合は前回ログアウト時に表示していた画面が表示されます。
- 注※2
-
複数の一時変更情報の再操作でエラーが発生した場合に表示されます。
- 注※3
-
[起動]タブの[機能メニューの設定]ボタンをクリックした場合に表示されます。
- 注※4
-
[全般]タブの[選択]ボタンをクリックした場合に表示されます。
- 注※5
-
[表示色の選択]ダイアログボックスで[追加]ボタンをクリックした場合に表示されます。
- 注※6
-
[表示色の選択]ダイアログボックスで[編集]ボタンをクリックした場合に表示されます。
- 注※7
-
監視対象一覧の[設定]ボタンをクリックした場合に表示されます。
