2.3.3　複数LAN接続

(1)　送信時と受信時の通信方式について

JP1/AJS3のセットアップ後の通信方式を次に示します。事前にJP1/Baseの提供する「複数LAN接続」の設定をしているかどうかで，通信方式が異なります。現在の設定を確認する方法については，マニュアル「JP1/Base 運用ガイド」のJP1/Baseの通信方式の設定に関する記述を参照してください。

JP1/AJS3セットアップ後の通信方式を，次の表に示します。

表2‒8　 JP1/AJS3セットアップ後の通信方式

		物理ホストの通信方式		論理ホストの通信方式
		送信時	受信時	送信時	受信時
「複数LAN接続」の設定を未実施※1	インストール直後	ANYバインド方式	ANYバインド方式	−	−
	クラスタセットアップ直後	IPバインド方式	IPバインド方式※2	IPバインド方式	IPバインド方式※2
「複数LAN接続」の設定を実施済み※1	インストール直後	JP1/Baseと同じ	JP1/Baseと同じ※2	−	−
	クラスタセットアップ直後	JP1/Baseと同じ	JP1/Baseと同じ※2	JP1/Baseと同じ	JP1/Baseと同じ※2

（凡例）

−：該当なし

注※1

イベント・アクション制御機能およびジョブ実行制御機能では，一つのホスト名から複数のIPアドレスが取得できるOSのとき，次のように動作が異なるため注意してください。

JP1/Baseの設定で「複数LAN接続」の通信方式を設定しない場合

取得されたIPアドレスを，接続が成功するまで順次接続を試みます。

JP1/Baseの設定で「複数LAN接続」の通信方式を設定する場合

取得されたIPアドレスのうち，jp1hostsファイルまたはjp1hosts2ファイルの先頭のIPアドレスにだけ接続を試みます。

注※2

JP1/AJS3 Queueless AgentサービスおよびJP1/AJS3 Check AgentサービスではANYバインド方式です。

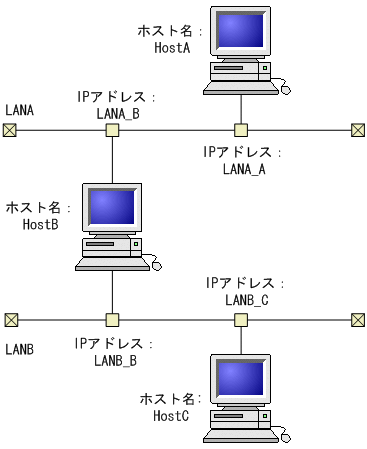

送信設定をIPバインド方式にすると，送信データが一つのLANにしか流れません。図2-17の構成を例にすると，HostBの送信設定をIPバインド方式にした場合，HostBからの通信はLANAだけ，またはLANBだけにしかできません。そのため，複数のLANに接続されているホストでは，クラスタ運用をするかどうかに関係なく，送信設定はANYバインド方式にする必要があります。物理ホストだけで運用する場合は，インストール直後はANYバインド方式のため，設定は必要ありません。クラスタ運用する場合は，クラスタの設定直後はIPバインド方式のため，JP1/Baseの「複数LAN接続」の通信方式を設定する必要があります。

クラスタ運用する場合，受信設定をANYバインド方式にすると，物理ホストあてのデータを論理ホストが受け取ったり，論理ホストあてのデータを物理ホストが受け取ったりするようになり，ジョブが正常に実行できない問題が発生します。このため受信設定は，複数のLANに接続されているかどうかに関係なく，IPバインド方式にする必要があります。ANYバインド方式には変更できません。

受信設定をIPバインド方式にすると，どちらか一方からのデータしか受信しません。図2-17の構成を例にすると，HostBで受信設定をIPバインド方式にすると，HostA，またはHostCどちらか一方からのデータしか受信しません。JP1/Baseの「複数LAN接続」の通信方式を設定すると，受信設定がIPバインド方式のままLANA，LANB両方からデータを受信できるようになります。そのため，HostBで受信設定をIPバインド方式にする場合は，HostBでJP1/Baseの「複数LAN接続」の通信方式を設定する必要があります。

上記をまとめると，次の表のようになります。

表2‒9　JP1/AJS3の通信方式の変更要否

	複数のLANへの接続
	なし	あり
物理ホストだけで運用	インストール直後の設定で問題なし	インストール直後の設定で問題なし
クラスタ運用	クラスタセットアップ直後の設定で問題なし	JP1/Baseの「複数LAN接続」の通信方式の検討の必要あり

上記の表で「問題なし」となっているケースでも，JP1/AJS3で使用するLANを固定したい場合などは，必要に応じてJP1/Baseの「複数LAN接続」の通信方式を設定してください。

複数のLANに接続した環境でJP1/AJS3 - Manager，JP1/AJS3 - Agent，およびJP1/AJS3 - Viewを運用する場合，製品がどのLAN上のホストで使用されているかによって設定内容が変わります。設定内容の詳細は「付録D 複数LAN環境での通信設定」を参照してください。

ページの先頭へ

(2)　ホスト名解決の方式について

複数のLANに接続されているホストでは，一つのホスト名から複数のIPアドレスが取得できることが前提です。図2-17の構成を例にすると，HostBでは，HostBのIPアドレスとして，LANA_BのIPアドレスとLANB_BのIPアドレスが取得できることが必要です。

しかし，OSによっては，一つのホスト名から複数のIPアドレスを取得できない場合があります。また，各ホストで共通のhostsファイルを使用したり，DNSを利用したりしている場合，HostCからHostBのIPアドレスを取得する際に，LANA_BのIPアドレスが取得され，LANB_BのIPアドレスが取得できないことがあります。

このような環境でも，JP1/Baseの提供しているjp1hosts情報またはjp1hosts2情報を定義すれば，JP1/AJS3の通信で，一つのホスト名から複数のIPアドレスの取得ができるようになります。そのため，HostCからHostBのIPアドレスを取得する際に，LANB_BのIPアドレスが取得できるようになります。

jp1hostsまたはjp1hosts2の詳細については，マニュアル「JP1/Base 運用ガイド」を参照してください。
