6.5 業務を監視するプログラムの特徴と違い
JP1/AJS3には,ジョブネットを監視するためのプログラムとして次の三つがあります。
-
JP1/AJS3 - View
-
Web GUI
-
ユーザーアプリケーション
それぞれのプログラムの違いについて説明します。
- プログラムとしての役割の違い
-
JP1/AJS3 - Viewは,ジョブネットの定義,実行,監視など,業務の運用に関わるさまざまな操作をするプログラムです。
Web GUIは,主にジョブネットの実行・監視を目的としたプログラムです。ジョブネットやジョブを定義する場合は,JP1/AJS3 - View,またはJP1/AJS3 - Definition Assistantを使用してください。
ユーザーアプリケーションは,JP1/AJS3で公開されているHTTPインターフェースのAPIを利用して開発するプログラムです。プログラムとしての役割は,APIの種類やアプリケーションの設計方針によってさまざまです。
- 補足事項
-
JP1/AJS3 - Viewは,ジョブやジョブネットの全体を監視するためのプログラムです。業務全体の監視を担当する人(運用管理者)が利用するGUIとして適しています。
一方,Web GUIは,特定のジョブネットを監視するためのプログラムです。特定業務の監視を担当する人(運用担当者)が利用するGUIとして適しています。
JP1/AJS3 - ViewとWeb GUIをそれぞれの役割に応じて使い分けてください。

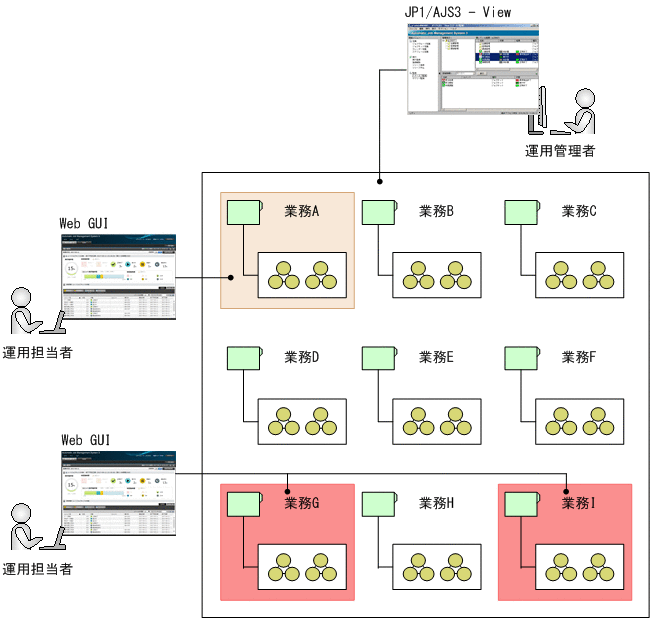

図6‒21 JP1/AJS3 - ViewとWeb GUIの使い分け
- システム構成や実装方法の違い
-
JP1/AJS3 - Viewは,JP1/AJS3 - Managerのインストール後,別作業としてインストールが必要です。また,インストールできるOSはWindowsだけです。
Web GUIは,Internet Explorerなどクライアント環境にインストールされているWebブラウザーを利用します。そのため,JP1/AJS3 - Viewに比べて監視端末を導入する手間が掛かりません。また,前提環境のWebブラウザーがインストールされているホストであれば,Linuxホストからもジョブネットを監視できます。ただし,Webブラウザーの接続先のサーバには,サーバ機能を提供するJP1/AJS3 - Web Consoleのインストールとセットアップが必要です。
ユーザーアプリケーションは,独自に開発するプログラムです。APIの形式や利用環境,アプリケーションの設計方針に応じて,任意のプログラミング言語で開発・実装してください。ユーザーアプリケーションを利用する場合も,Web GUIと同様に,接続先のサーバでJP1/AJS3 - Web Consoleのインストールとセットアップが必要です。
- 接続環境の違い
-
JP1/AJS3 - Viewは,LANやWAN環境を利用することでJP1/AJS3 - Managerに接続します。ただし,WAN環境を利用する場合には,通信の安全性や通信回線の安定性などの制限事項があります。通信の安全性を確保するための機能として,SSL通信(通信暗号化機能)が利用できます。
Web GUIは,インターネットを利用してJP1/AJS3システムに接続します。インターネットに接続できるクライアントであれば,さまざまな場所や環境からジョブネットを監視できます。必要に応じてSSL通信(HTTPS通信)も利用できます。
ユーザーアプリケーションの接続環境は,アプリケーションの設計方針によって異なります。実装方法によっては,Web GUIと同様にインターネットを利用してジョブネットを監視することもできます。
- 監視対象数の目安
-
Web GUIは,表示対象のジョブネットやジョブの規模が大きいほど,Webブラウザーの描画時間が長くなります。快適な描画時間でWeb GUIを利用するための目安を次の表に示します。監視対象のジョブネットやジョブの規模がこの目安以下であればWeb GUIを利用し,規模がこの目安を超える場合はJP1/AJS3 - Viewを利用することを推奨します。
対象
目安
描画性能への影響
監視対象のルートジョブネット配下に存在するジョブネットおよびジョブの定義数
500個※
この規模は次の画面およびダイアログボックスの描画性能に影響します。
-
[モニタ]画面および[モニタ]ダイアログボックス
-
[マンスリースケジュール]画面
-
[ダッシュボード]画面
-
[リスト]画面
監視対象のルートジョブネットおよびその配下に存在するジョブネットとジョブの保存世代数
10個
この規模は次の画面の描画性能に影響します。
-
[マンスリースケジュール]画面
-
[ダッシュボード]画面
- 注※
-
より大きな規模の監視もできますが,Web GUIの[マンスリースケジュール]画面を使用する場合,Web GUIで監視するユニット数の規模は,Webブラウザーに起因する次の上限を超えないようにしてください。上限を超えると,表示が途中で固まったり,正しく表示されなくなったりします。
-
IEの場合:3,000個
-
Firefox ESRまたはGoogle Chromeの場合:6,000個
-
-
