4.4.1 スケジュールの確認
実行登録したジョブネットのスケジュールは,次のJP1/AJS3 - Viewの画面で確認できます。
-
[デイリースケジュール]ウィンドウ(階層表示・全ジョブ表示)
-
[マンスリースケジュール]ウィンドウ
それぞれの画面でのスケジュール確認について紹介します。なお,画面操作の詳細については,マニュアル「JP1/Automatic Job Management System 3 操作ガイド」を参照してください。
また,Web GUIの[マンスリースケジュール]画面でも確認できます。[マンスリースケジュール]画面の詳細については,マニュアル「JP1/Automatic Job Management System 3 操作ガイド 16.5 [マンスリースケジュール]画面」を参照してください。
(1) [デイリースケジュール]ウィンドウでの確認
[デイリースケジュール]ウィンドウでは,ジョブネットやジョブの1日のスケジュールを実行状態や実行結果とともに日単位で確認できます。

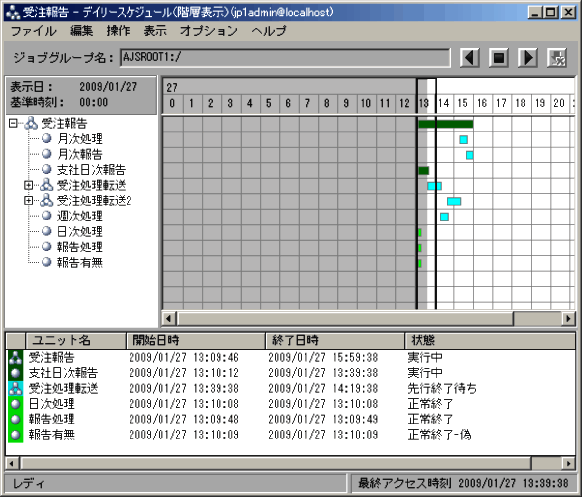

[デイリースケジュール(階層表示)]ウィンドウを,次の図に示します。
[デイリースケジュール(階層表示)]ウィンドウでは,1時間ごとの時間軸が表示され,1日のスケジュールや実行状況,実行結果を確認できます。各ユニットのスケジュールを表示するスケジュールエリアで灰色の部分は過去,白色の部分は未来を表します。灰色の部分にあるユニットのスケジュールを選択すると実行結果または実行状況の詳細情報を,白色の部分にあるユニットのスケジュールを選択すると実行予定の詳細情報を,実行結果リストで確認できます。ただし,実行IDのない世代は表示されません。
また,実行結果リストに表示される各ユニットの実行予定には,ユニットごとの開始日時と終了日時が表示されます。ここに表示される開始日時と終了日時については,「4.4.2(2) 実行シミュレーション」を参照してください。
なお,スケジュールエリア上のスケジュールまたは実行結果リストのユニットをダブルクリックすると,ユニットの詳細スケジュールを確認できます。

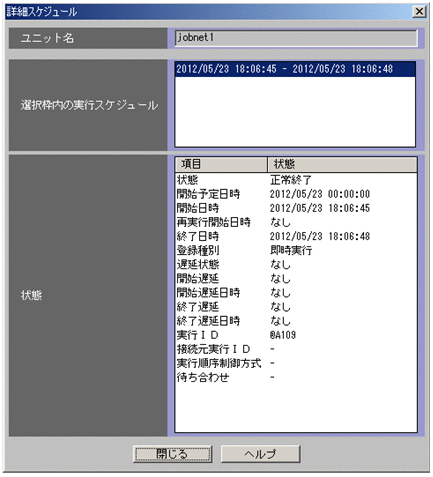

[詳細スケジュール]ダイアログボックスを,次の図に示します。
(2) [マンスリースケジュール]ウィンドウでの確認
[マンスリースケジュール]ウィンドウでは,ジョブネットやジョブの1か月間の実行スケジュールを,実行状態や実行結果とともに月単位で確認できます。また,実行登録していないジョブネットやジョブの実行予定を表示させてスケジュール情報の定義を確認することもできます。

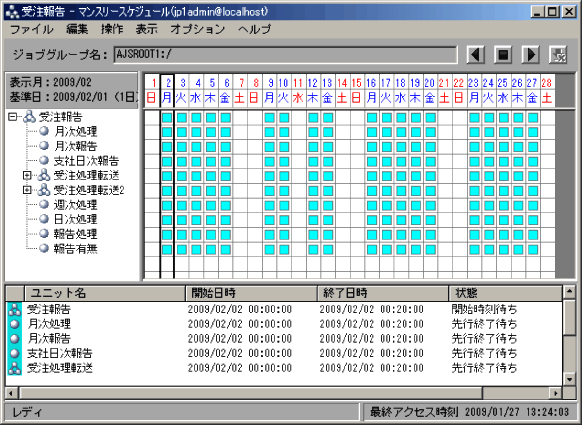

[マンスリースケジュール]ウィンドウを,次の図に示します。
[マンスリースケジュール]ウィンドウでは,1か月間の日付と曜日が時間軸で表示され,各ユニットの1か月間のスケジュールや実行予定や実行状況を確認できます。各ユニットのスケジュールを表示するスケジュールエリアで灰色の部分は過去,白色の部分は未来を表します。
なお,スケジュールエリア上のスケジュールまたは実行結果リストのユニットをダブルクリックすると,ユニットの詳細スケジュールを確認できます。[詳細スケジュール]ダイアログボックスは,図4-22を参照してください。
次に,実行登録する前と後それぞれの実行予定の表示について説明します。
(a) 実行登録前の実行予定の表示
実行登録していないユニットの実行予定は,△(三角)で表示されます。ただし,実行登録していないユニットの実行予定は,デフォルトでは表示されません。表示方法については,マニュアル「JP1/Automatic Job Management System 3 操作ガイド 6.4 定義したスケジュールの確認」を参照してください。
なお,実行登録していないユニットの実行予定を表示する場合,デフォルトでは実行結果リストに詳細情報は表示されません。表示方法については,マニュアル「JP1/Automatic Job Management System 3 操作ガイド 11.9.8 未登録ユニットの実行予定を実行結果リストに表示する」を参照してください。
実行結果リストに詳細情報を表示しているときは,ユニットごとの開始日時が表示されます。ただし,実行登録していないユニットの開始日時は,先行・後続,または上位・下位ユニットの順序性を考慮しないで算出するので,スケジュール情報の定義がそのまま表示されます。
(b) 実行登録後の実行予定の表示
計画実行登録,または未来世代数指定による確定実行登録でスケジュール確定していない実行予定(擬似予定)については,□(四角)で表示されます。期間指定による確定実行登録でスケジュール確定された実行予定,または未来世代数指定による確定実行登録で指定した世代数分の実行予定は○(丸)で表示されます。
スケジュールエリアの灰色の部分にあるユニットのスケジュールを選択すると実行結果または実行状況の詳細情報を,白色の部分にあるユニットのスケジュールを選択すると実行予定の詳細情報を,実行結果リストで確認できます。ただし,実行IDのない世代は表示されません。
実行結果リストに表示される各ユニットの実行予定には,ユニットごとの開始日時と終了日時が表示されます。ここに表示される開始日時と終了日時については,「4.4.2(2) 実行シミュレーション」を参照してください。
