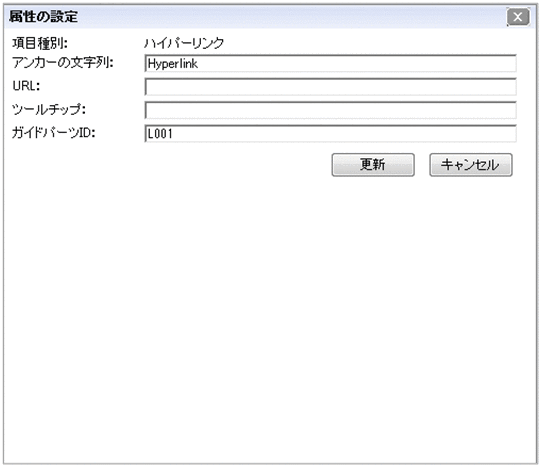

4.11.4 [属性の設定]画面(ガイド領域のハイパーリンクパーツ)の項目
[属性の設定]画面の各項目について説明します。
(1) [アンカーの文字列]テキストボックス
アンカー表示させる文字列を入力します。デフォルトでは「Hyperlink」と表示されます。アンカーの文字列は必ず入力してください。次の場合はエラーになります。
-
1,024バイトを超える文字列を入力した場合(全角の場合は340文字以内で入力してください)
-
空白文字列を入力した場合
-
ASCIIコードの0x00〜0x1Fと0x7Fを含む文字列を入力した場合
(2) [URL]テキストボックス
リンク先のURLを入力します。[ファイル管理/登録]画面に表示されている静的ファイルへのハイパーリンクを配置する場合,[ファイル管理/登録]画面の[URL取得]ボタンで静的ファイルへのパスが取得できます。
入力できるURLの形式を次に示します。リンク先がナビゲーション プラットフォームのWebサーバか,それ以外のWebサーバかによって,指定するパスの形式が異なります。
- ナビゲーション プラットフォームのWebサーバに格納したファイルを指定する場合
-
Webサーバのコンテンツ格納ディレクトリ(ナビゲーション プラットフォームインストールディレクトリ\PP\uCPSB\httpsd\htdocs)からの相対パスを指定します。
Webサーバのコンテンツ格納ディレクトリ下にindex.htmlというHTMLファイルを指定する場合の例を次に示します。
/index.html
- ナビゲーション プラットフォーム以外のWebサーバに格納したファイルを指定する場合
-
「プロトコル://ホスト名:ポート番号/ファイルパス」の形式で指定します。
-
プロトコル:httpまたはhttps
-
ホスト名:Webサーバのホスト名またはIPアドレス
-
ポート番号:Webサーバのポート番号
-
ファイルパス:Webサーバに格納されたファイルのパス
プロトコルがhttp,ホスト名がhost1,ポート番号が55555のWebサーバのhtmlディレクトリにある,index.htmlというファイルを指定する場合の例を次に示します。
http://host1:55555/html/index.html
-
テキストボックスに次に示す文字を指定した場合はエラーになります。
-
1,024バイトを超える文字列を入力した場合
-
ASCIIコードの0x00〜0x1Fと0x7Fを含む文字列を入力した場合
(3) [ツールチップ]テキストボックス
リンク先の説明を入力します。次の場合はエラーになります。
-
128バイトを超える文字列を入力した場合(全角の場合は42文字以内で入力してください)
-
ASCIIコードの0x00〜0x1Fと0x7Fを含む文字列を入力した場合
空文字を指定した場合はツールチップが表示されません。
(4) [ガイドパーツID]テキストボックス
ガイドパーツを一意に識別するためのガイドパーツIDを半角20文字以内で入力します。[ガイドパーツID]テキストボックスは,自動設定されたガイドパーツIDを変更する場合に入力します。
使用できる文字は,半角英数字,半角ハイフン(-)および半角アンダースコア(_)です。空文字も設定できます。空文字以外を指定する場合は,同じガイド領域内で,それぞれ一意となる値を指定してください。
