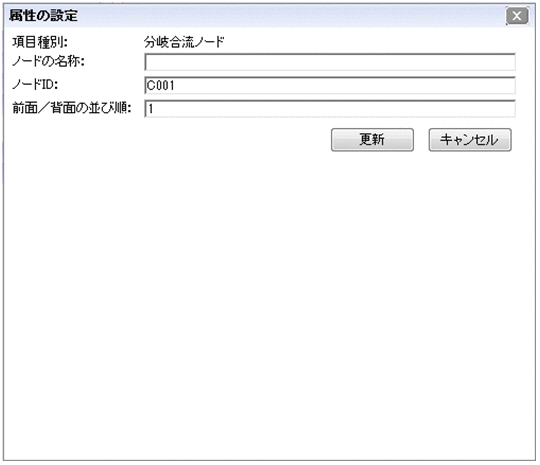

3.7.4 ［属性の設定］画面（分岐合流ノード）の項目
|
|
![[図データ]](GRAPHICS/ZUGUI24K.GIF)
［属性の設定］画面の各項目について説明します。
(1) ［ノードの名称］テキストボックス
ノードの名称を入力します。次の場合はエラーになります。
-
128バイトを超える文字列を入力した場合（全角の場合は42文字以内で入力してください）
-
ASCIIコードの0x00〜0x1Fと0x7Fを含む文字列を入力した場合
(2) ［ノードID］テキストボックス
ノードを一意に識別するためのノードIDを半角20文字以内で入力します。［ノードID］テキストボックスは，自動設定されたノードIDを変更する場合に入力します。
次の場合はエラーになります。
-
半角英数字，半角ハイフン（-），および半角アンダースコア（_）以外の文字を使用した場合
-
ほかのノードで使用されているノードIDと同じ値を入力した場合
- 注意事項
-
ノードIDに空文字を指定した場合，ノードIDが無効になります。
(3) ［前面／背面の並び順］テキストボックス
このノードを前面または背面に表示したい場合に，最前面からの並び順を1〜100の半角数字で入力します。1を入力すると最前面に，100を入力すると最背面に表示されます。71以上を入力すると，このノードと重なる関連線よりも背面に表示されます。
デフォルトは「1」です。新規に追加したノードは最前面に表示されます。
- 注意事項
-
画像パーツは，ほかのノードやパーツよりも常に背面に表示されます。［前面／背面の並び順］テキストボックスを指定しても，このノードを画像パーツよりも背面へ移動することはできません。
