3.3　フローの階層化について

フローの階層化とは，フローの中に別のフローを定義することです。最上位のフローを第1階層として最大25階層まで定義できます。サービス部品をステップとして配置する場合，サービス部品に含まれる階層も合わせて25階層以内になるよう定義します。サービス部品の内部に含まれる階層数は，サービス部品の基になっているリリースサービステンプレートを参照して確認してください。

フローを階層化したい場合は，階層フロー部品を配置します。複数のステップをまとめたものを繰り返し実行したい場合は，繰り返し実行部品を配置します。

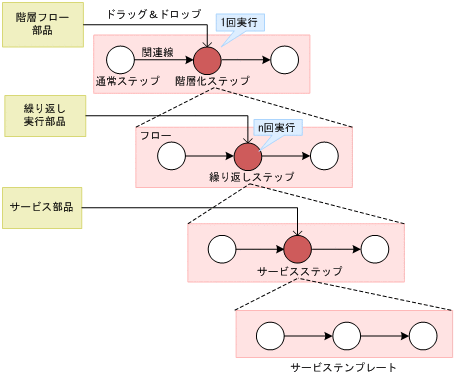

図3‒3　フローの階層化

表3‒1　コンポーネントとステップの関係とその役割

ドラッグ&ドロップするコンポーネント	ステップの種別	役割
階層フロー部品	階層化ステップ	フローを階層化する。
繰り返し実行部品	繰り返しステップ	指定したフローを繰り返し実行する。 繰り返しステップの配下のフローをさらに階層化したい場合は，階層フロー部品または繰り返しステップを置くこと。ただし，繰り返しステップの入れ子は最大3階層までとする。
サービス部品	サービスステップ	リリースサービステンプレートを1つのコンポーネントとしてフローに配置し，処理を実行する。
その他のコンポーネント	通常ステップ	コンポーネントを実行する。

ヒント

［Service Builder Edit］画面の［フロー］タブ右側の［フローツリー］エリアでは，定義したフローの一覧をツリー形式で確認できます。［フローツリー］エリアには，最上位のフローがサービステンプレート名で表示されます。その配下の階層は，階層フロー部品，繰り返し実行部品を実行するステップの「ステップ名」が表示されます。
