3.1 ［Service Builder Edit］画面の［フロー］タブ

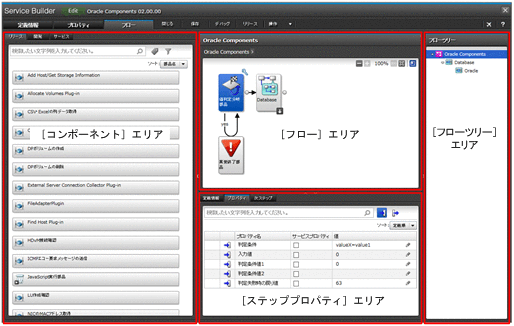

［Service Builder Edit］画面の［フロー］タブは，サービステンプレートのフローを作成したり，編集したりするための画面です。［Service Builder Edit］画面の［フロー］タブは，［Service Builder Home］画面で，作成または編集の操作をすると表示されます。
|
![[図データ]](GRAPHICS/F0000035.GIF)
表示項目について説明します。
- ［コンポーネント］エリア
フローにステップとして配置できるコンポーネントが表示されます。［リリース］タブ，［開発］タブおよび［サービス］タブをクリックすると，表示するコンポーネントの種別を切り替えられます。コンポーネントを選択すると，詳細情報が表示されて，そのコンポーネントに対して操作できるボタンが表示されます。上部の検索窓およびタグ選択を使って，コンポーネントを検索できます。
- ［リリース］タブ
クリックすると，リリース部品が表示されます。
- ［開発］タブ
クリックすると，開発部品が表示されます。
- ［サービス］タブ
クリックすると，サービス部品が表示されます。サービス部品を選択し，［サービス詳細説明表示］ボタンをクリックすると，サービス部品の基となるリリースサービステンプレートの詳細説明を参照できます。
- ［フロー］エリア
ステップの実行順序を定義するエリアです。
- ［フローツリー］エリア
［フロー］エリアに表示するフローの階層を選択するエリアです。サービステンプレートに定義されているフローの名称が階層表示されます。フロー名をクリックすると，その配下のフローが［フロー］エリアに表示されます。
- ［ステッププロパティ］エリア
-
ステッププロパティの値や可視性を設定するエリアです。選択したステップの定義情報，プロパティ一覧，および後続ステップの一覧が表示されます。
- ［定義情報］タブ
- ステップの定義情報を編集します。
［編集］ボタンをクリックすると表示される［ステップ編集］ダイアログボックスで編集できます。詳細については，「2.2.1 ［Service Builder Edit］画面の［定義情報］タブ」のトピックを参照してください。
- ［プロパティ］タブ
- ステップとして使用されている部品のプロパティ一覧が表示されます。詳細については，「4.1 ［Service Builder Edit］画面の［プロパティ］タブ」のトピックを参照してください。
- ［次ステップ］タブ
- 選択したステップの後続ステップの一覧および選択したステップと後続ステップを結びつけるアローの条件式が表示されます。詳細については，「3.4.5 後続ステップのアロー条件式について」のトピックを参照してください。
