3.5.1　システム構成の検討

(1)　基本的なシステム構成

基本的なシステム構成は，IT運用自動化サーバ，JP1/AOにログインするためのWebブラウザー，およびJP1/AOが接続する操作対象の機器（エージェントレス接続先）で構成されます。

また，JP1/AOには，Hitachi Command Suite製品と共通して使用する機能を集めた共通コンポーネントが同梱されています。共通コンポーネントはJP1/AOの一部としてインストールされ，ユーザーの管理やログ出力，各種コマンドなどの機能を提供します。

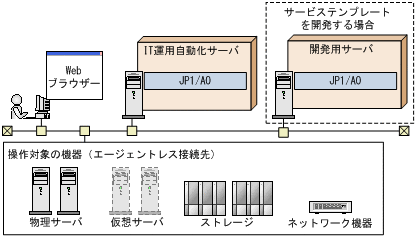

図3‒4　基本的なシステム構成の例

ページの先頭へ

(2)　クラスタ構成

JP1/AOはクラスタシステムに対応しています。クラスタシステムでは，JP1/AOを実行している実行系ホストに障害が発生しても，待機系ホストにフェールオーバーすることで運用を継続できます。

フェールオーバーの単位となるホストのことを論理ホストと呼び，論理ホストには論理ホスト名および論理IPアドレスが割り当てられています。JP1/AOのサービスは，共有ディスクに格納されたデータを利用して論理IPアドレスで通信します。フェールオーバーによって物理的なサーバが切り替わると，JP1/AOのサービス，共有ディスク，および論理IPアドレスの情報が待機系ホストに引き継がれるため，ユーザーからは同じIPアドレスのサーバが動作しているように見えます。

なお，JP1/AOがサポートするクラスタ構成は，アクティブ・スタンバイ構成だけです。

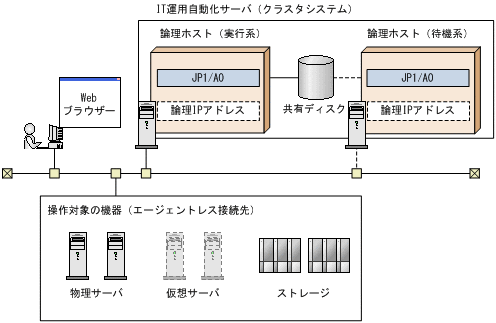

図3‒5　クラスタシステムでの構成例

JP1/AOのクラスタシステムの特徴を次に示します。

• 共有ディスクには，JP1/AOの各種定義ファイルやログファイル，共通コンポーネントで使用するデータベースなどが格納されます。

• 操作画面からJP1/AOに接続する場合は，論理ホスト名，または論理IPアドレスで接続します。

ページの先頭へ

(3)　JP1/IM - Managerと連携する場合の構成

JP1/IM - Managerと連携することで，JP1イベントを一元的に監視できます。

JP1/IM - Managerと連携するには，IT運用自動化サーバ内にJP1/BaseをJP1/IM - Managerの管理対象として構成する必要があります。

図3‒6　JP1/IM - Managerと連携する場合のシステム構成例

なお，JP1/IM - Viewの［統合機能メニュー］画面からシングルサインオンでJP1/AOにログインする場合は，JP1/Baseの認証機能と連携していることが前提となります。
