5.3.6 ジョブネットコネクタを定義する場合の記述例

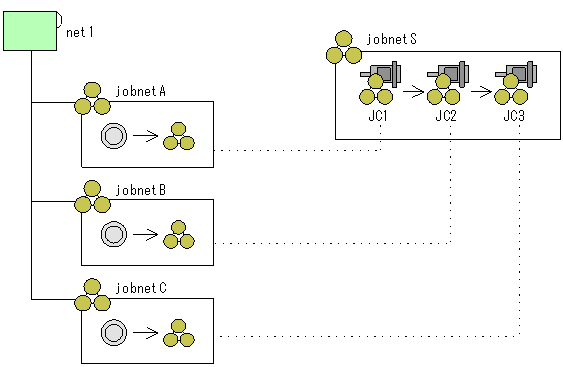

この例では,次の条件を満たすジョブネットコネクタを定義します。
-
jobnetA,jobnetBおよびjobnetCという三つのルートジョブネットの実行順序を制御するジョブネットコネクタを定義する。
-
三つのルートジョブネットの実行順序は,jobnetA→jobnetB→jobnetCの順とする。
-
ジョブネットコネクタを定義するジョブネットを「jobnetS」とする。また,ジョブネットコネクタ名は「JC1」「JC2」および「JC3」とする。
記述例を次に示します。
まず,ジョブネットコネクタを定義するjobnetSを作成し,その配下にjobnetA,jobnetB,およびjobnetCを制御するジョブネットコネクタJC1,JC2,およびJC3を定義します。

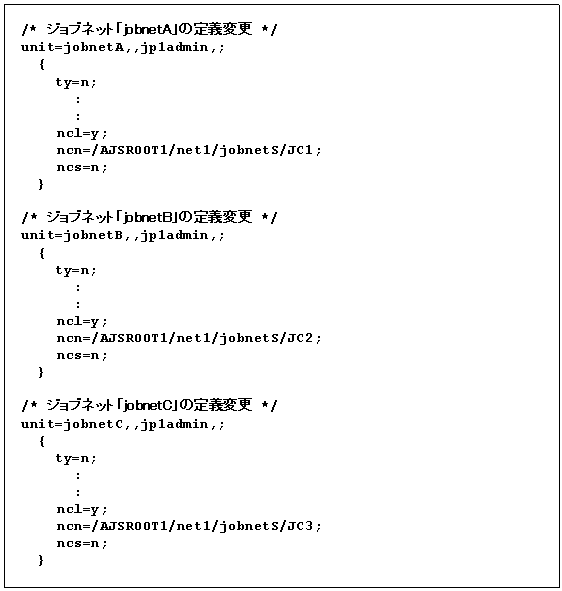

jobnetA,jobnetB,およびjobnetCに,実行順序制御をするための情報(それぞれを制御するジョブネットコネクタ名など)を定義します。
