12.8.1 画面構成

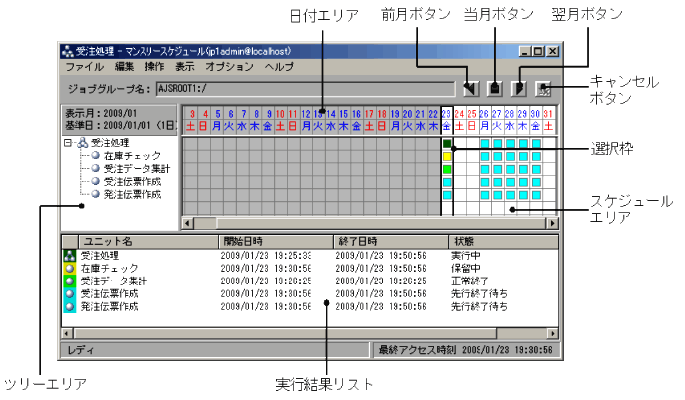

[マンスリースケジュール]ウィンドウを次の図に示します。
表示項目について説明します。
(1) ツリーエリア
ルートジョブネットの下のジョブネット,またはジョブがツリー構造で表示されます。リモートジョブネットより下のユニットは表示されません。また,マネージャージョブネットは表示されません。
リリース先ジョブネットの場合,ジョブネットはリリース登録した定義ごとに「ルートジョブネット名(リリースID)」の形式で表示されます。ただし,リリースIDが「AJS_AUTO」の場合,リリースIDは表示されません。
ユニット名は,[環境設定]ダイアログボックスの[スケジュール]タブで指定した表示順序で表示されます。
また,[環境設定]ダイアログボックスの[スケジュール]タブでは,表示期間にスケジュール情報がないルートジョブネットを表示するかどうかについて設定できます。詳細については,「12.3.42 [環境設定]ダイアログボックス」を参照してください。
(2) 日付エリア
上段に日付,下段に曜日が表示されます。デフォルトは,現在の日付です。日付エリアの背景色は,灰色が過去を,白色が現在,および未来を表しています。日付エリアの日付と曜日の文字の色は,赤色が休業日を,青色が運用日を表しています。
休業日と運用日の表示は,[マンスリースケジュール]ウィンドウの起動時に選択したジョブグループに定義されたカレンダー情報に従って表示されます。
また,[マンスリースケジュール]ウィンドウの起動時にジョブネットを選択した場合は,上位のジョブグループに定義されたカレンダー情報に従って表示されます。
したがって,ジョブネットを選択した場合には,[スケジュールの設定]ダイアログボックスで[他のジョブグループのカレンダーを参照]が設定してあるジョブネットでも,参照先のジョブグループの休業日と運用日の表示にはなりません。
(3) 表示月変更ボタン
現在表示しているスケジュール情報の月を変更するボタンです。表示月変更ボタンには,次の種類があります。
-
前月ボタン
前月のスケジュールを表示します。
-
当月ボタン
当月のスケジュールを表示します。
-
翌月ボタン
翌月のスケジュールを表示します。
- 注意事項
-
接続先JP1/AJS2 - Managerのバージョンが08-50以前,または接続先JP1/AJS3 - ManagerのスケジューラーデータベースがISAMの場合は,不活性となり操作できません。
(4) キャンセルボタン
表示更新処理を中止するボタンです。通常は不活性です。スケジュールを取得している間だけ活性に変わり,キャンセルできます。
- 注意事項
-
接続先JP1/AJS2 - Managerのバージョンが08-50以前,または接続先JP1/AJS3 - ManagerのスケジューラーデータベースがISAMの場合は,不活性となり操作できません。
(5) スケジュールエリア
選択枠と,実行スケジュールを示す四角(計画実行登録,即時実行登録),円形(確定実行登録),または三角(未登録)が表示されます。四角,または円形はスケジューリングされた日付に表示されます。三角は,スケジュール定義の情報が表示されます。基準時刻と24時以降の開始時刻を設定した場合,開始日時と最大2日ずれて表示されます。
また,ルートジョブネットのスケジュール定義が24時間制の場合と48時間制の場合とで,開始日時の表示が異なります。
(例)
-
24時間制の場合で実行開始日時が29日の25時のとき
四角,円形,または三角は30日の列に表示されます(実行日を翌日として扱います)。
-
48時間制の場合で実行開始日時が29日の25時のとき
四角,円形,または三角は29日の列に表示されます。
詳細については,マニュアル「JP1/Automatic Job Management System 3 導入ガイド 3.3.2 スケジュール情報の定義」を参照してください。
シミュレーションをするかどうかで開始日時が異なります。シミュレーションをしないように設定してある場合,常にシミュレーションするデイリースケジュールの開始日時とは,異なって表示されます。[環境設定]ダイアログボックスでシミュレーションを設定できます。詳細については,「12.3.42 [環境設定]ダイアログボックス」を参照してください。
四角は,計画実行登録,または即時実行登録された実行スケジュールを意味しています。円形は,確定実行登録された実行スケジュールを意味しています。三角は,実行登録前の実行スケジュールを意味しています。
遅延が発生した場合,四角,または円形の枠が太く表示されます。
スケジュールエリアの背景色は,灰色が過去を,白が現在,および未来を表しています。
四角の表示色は,ジョブ,またはジョブネットの実行状態を表しています。四角の表示色とジョブ,またはジョブネットの実行状態については,表12-50を参照してください。また,この四角の表示色は,[環境設定]ダイアログボックスで変更できます。
(6) 選択枠
実行スケジュールを1日単位で選択します。
(7) 実行結果リスト
ツリーエリアと選択枠で選択された実行スケジュールの中で,実行IDがある([ジョブネットモニタ]ウィンドウが表示できる)ものだけ,一覧で表示されます。リストの中の実行スケジュールをクリックすると,ツリーエリア,およびスケジュールエリアの表示内容が選択されたスケジュール情報に変わります。
なお,リストエリアに表示する項目および表示する順序は変更できます。表示項目の設定方法については,「12.3.46 [表示項目設定]ダイアログボックス」を参照してください。
未登録ユニットの実行予定をリストエリアに表示することもできます。未登録ユニットに限り,実行IDがなくても表示されます。未登録ユニットを実行結果リストに表示する設定方法については,「11.9.8 未登録ユニットの実行予定を実行結果リストに表示する」を参照してください。
表示される項目の横幅のサイズは,ウィンドウを閉じたときまたは表示項目が変更されたときに記憶されます。
- [ユニット名]
-
ユニット名が表示されます。
- [開始日時]
-
実行の開始日時または開始予定日時が表示されます。未登録の場合,ジョブまたは起動条件が設定されているときは,「−(ハイフン)」が表示されます。
- [終了日時]
-
実行の終了日時が表示されます。未登録の場合,「−(ハイフン)」が表示されます。
- [状態]
-
最新の実行状態が表示されます。
- [再実行開始日時]
-
再実行された日時が表示されます。再実行されていない場合,および未登録の場合,空白が表示されます。
- [登録種別]
-
計画実行,確定実行または即時実行のどれかが表示されます。未登録の場合,「−(ハイフン)」が表示されます。
- [起動条件]
-
起動条件が設定されている場合,実行打ち切り回数と実行打ち切り日時が表示されます。設定されていない場合,空白が表示されます。
- [処理時間]
-
実行の開始から終了までに掛かった時間が表示されます。実行中の場合,開始日時からの経過時間が表示されます。また,再実行された場合は,再実行が開始されてからの処理時間が表示されます。未登録の場合,空白が表示されます。
- [開始遅延日時]
-
開始遅延日時が表示されます。開始遅延監視をしないときは空白が表示されます。
- [終了遅延日時]
-
終了遅延日時が表示されます。終了遅延監視をしないときは,空白が表示されます。
- [実行ID]
-
実行IDが表示されます。未登録の場合,「なし」が表示されます。
- [計画一時変更]
-
計画一時変更の有無が表示されます。変更がある場合は,その内容(「日時変更」,「実行中止」,「前回実行中止」または「連動一時変更」)が表示されます。未登録の場合,「なし」が表示されます。
- [種別]
-
ユニットの種別が表示されます。
- [コメント]
-
ユニットの詳細定義ダイアログボックスで定義したコメントが表示されます。
- [リトライ状態]
-
UNIXジョブ,PCジョブ,QUEUEジョブ,フレキシブルジョブ,HTTP接続ジョブ,標準カスタムジョブ,カスタムPCジョブ,またはカスタムUNIXジョブの場合,次のように表示されます。
-
リトライ設定をしているとき
リトライ状態(「リトライ待ち」,「リトライ実行中」,または「リトライ終了」)が表示されます。ただし,一度もリトライ実行されていないときは,空白が表示されます。
-
リトライ設定をしていないとき
空白が表示されます。
-
未登録のとき
空白が表示されます。
次のどれかに該当する場合は「−(ハイフン)」が表示されます。
-
上記以外のユニット
-
接続先のJP1/AJS3 - Managerのバージョンが10-00より前
-
JP1/AJS3 - Managerのデータベースが互換用ISAM構成
この項目は,JP1/AJS3 - Viewのバージョンが10-00以降の場合に表示されます。
-
- [リトライ実行回数]
-
UNIXジョブ,PCジョブ,QUEUEジョブ,フレキシブルジョブ,HTTP接続ジョブ,標準カスタムジョブ,カスタムPCジョブ,またはカスタムUNIXジョブの場合,次のように表示されます。
-
リトライ設定をしているとき
現在のリトライ実行回数が表示されます。一度もリトライ実行されていないときは,「0」が表示されます。
-
リトライ設定をしていないとき
「0」が表示されます。
-
未登録のとき
空白が表示されます。
次のどれかに該当する場合は「−(ハイフン)」が表示されます。
-
上記以外のユニット
-
接続先のJP1/AJS3 - Managerのバージョンが10-00より前
-
JP1/AJS3 - Managerのデータベースが互換用ISAM構成
この項目は,JP1/AJS3 - Viewのバージョンが10-00以降の場合に表示されます。
-
- 補足事項
-
[環境設定]ダイアログボックスの[スケジュール]タブで[プランニンググループの表示]を[する]と設定している場合は,プランニンググループ,またはその上位のジョブグループを選択すると,プランニンググループ直下のルートジョブネットのスケジュールがマージして表示されます。[マンスリースケジュール]ウィンドウのスケジュールエリア,および実行結果リストの情報は自動更新されません。
