付録A.4　［ダッシュボード］画面

［ダッシュボード］画面では，ユニットの監視や保留属性の設定ができます。［リスト］タブをクリックすると，［リスト］画面が表示されます。

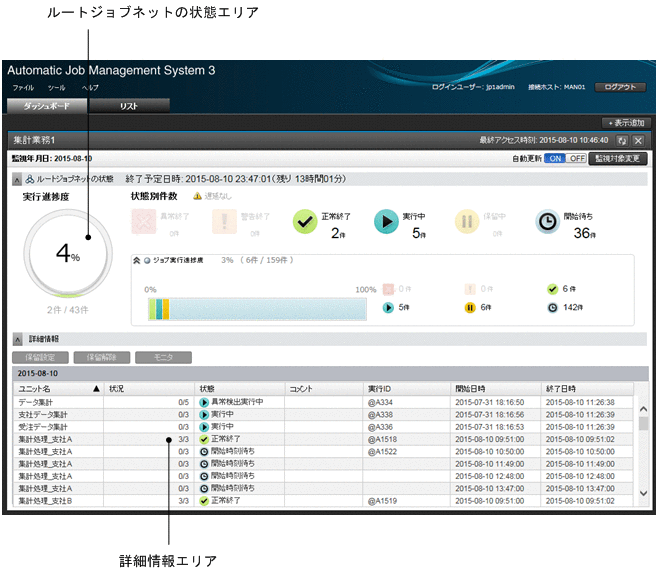

［ダッシュボード］画面を次の図に示します。

図A‒2　［ダッシュボード］画面

［ダッシュボード］画面には，大きく分けて二つのエリアがあります。

ルートジョブネットの状態エリア

監視対象ユニットの実行進捗度やユニットの状態別件数などを確認できます。

詳細情報エリア

監視対象ユニットの実行状況を，ジョブネット単位で表示・確認できます。また，ユニットの保留属性の変更もできます。

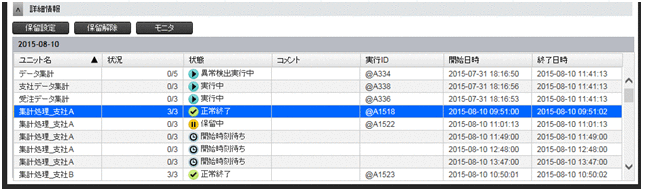

詳細情報エリアを次の図に示します。

図A‒3　詳細情報エリア

ユニットを選択して［保留設定］ボタンまたは［保留解除］ボタンをクリックすると，ユニットの保留属性を変更できます。

ユニットを選択して［モニタ］ボタンをクリックすると，［モニタ］ダイアログボックスが表示され，選択したユニットのジョブの実行状況や配下のユニットの関連線を確認できます。
