4.6.1 Web Consoleサーバの環境設定について検討する
ここでは,Web Consoleサーバの環境設定のうち,事前に検討が必要な項目について説明します。
(1) Web Consoleサーバのログのサイズと面数
Web Consoleサーバでは,次の3種類のログを出力します。
-
コマンドログ
コマンド操作のログを出力します。
-
アプリケーションサーバログ
Web GUIでの操作や,ユーザーアプリケーションからのAPIの呼び出し内容についてのログを出力します。
-
アプリケーションサーバ共通ログ
Webアプリケーションサーバの起動および停止についてのログを出力します。
それぞれのログの,デフォルトのサイズと面数を次に示します。
項番 |
ログの種類 |
デフォルトのサイズ |
デフォルトの面数 |
---|---|---|---|
1 |
コマンドログ |
128キロバイト |
2 |
2 |
アプリケーションサーバログ |
8,192キロバイト |
2 |
3 |
アプリケーションサーバ共通ログ |
8,192キロバイト |
2 |
コマンドログおよびアプリケーションサーバログは,必要に応じて,出力するログのサイズと面数を変更できます。アプリケーションサーバ共通ログのログのサイズと面数は変更できません。
コマンドログおよびアプリケーションサーバログのサイズと面数は,環境設定ファイル(ajs3web.conf)で設定します。環境設定ファイル(ajs3web.conf)の詳細については,マニュアル「JP1/Automatic Job Management System 3 構築ガイド 3.4.3 環境設定ファイル(ajs3web.conf)の設定項目の詳細」(Windowsの場合),またはマニュアル「JP1/Automatic Job Management System 3 構築ガイド 13.3.3 環境設定ファイル(ajs3web.conf)の設定項目の詳細」(UNIXの場合)を参照してください。
(2) Web Consoleサーバのタイムゾーン
Web GUIまたはユーザーアプリケーションの日時情報は,クライアントホストのタイムゾーンとは関係なく,マネージャーホストのタイムゾーンに従って表示されます。そのため,Web Consoleサーバとマネージャーホストのタイムゾーンが異なる場合,Web Consoleサーバの環境設定ファイル(ajs3web.conf)に,マネージャーホストのタイムゾーンを設定しておく必要があります。

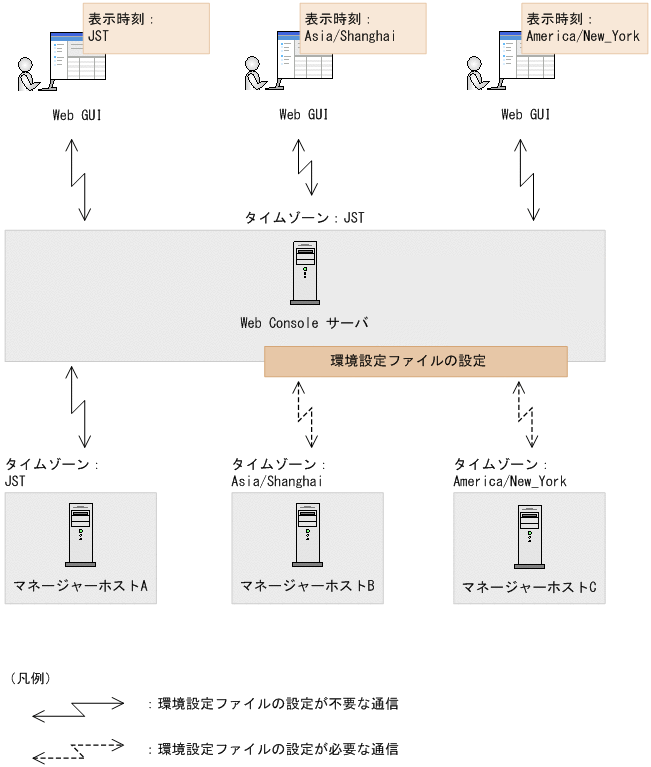

Web Consoleサーバとマネージャーホストのタイムゾーンの例を次の図に示します。
この例では,Web ConsoleサーバのタイムゾーンはJST,マネージャーホストA〜Cのタイムゾーンは,それぞれJST,Asia/Shanghai,America/New_Yorkです。Web GUIの表示時刻は,それぞれ接続先のマネージャーホストのタイムゾーンになります。
マネージャーホストAに接続する場合は,環境設定ファイル(ajs3web.conf)による設定は不要です。マネージャーホストBまたはマネージャーホストCに接続する場合は,マネージャーホストとWeb Consoleサーバのタイムゾーンが異なるため,環境設定ファイル(ajs3web.conf)にタイムゾーンの設定が必要です。
環境設定ファイル(ajs3web.conf)に指定できるタイムゾーンの種類は,ajswebtz.batコマンド(Windowsの場合)またはajswebtzコマンド(Linuxの場合)で,一覧で表示できます。詳細については,マニュアル「JP1/Automatic Job Management System 3 コマンドリファレンス 3. 通常の運用で使用するコマンド ajswebtz.bat(Windows限定)」またはマニュアル「JP1/Automatic Job Management System 3 コマンドリファレンス 3. 通常の運用で使用するコマンド ajswebtz(Linux限定)」を参照してください。
環境設定ファイル(ajs3web.conf)の詳細については,「JP1/Automatic Job Management System 3 構築ガイド 3.4.3 環境設定ファイル(ajs3web.conf)の設定項目の詳細」(Windowsの場合),または「JP1/Automatic Job Management System 3 構築ガイド 13.3.3 環境設定ファイル(ajs3web.conf)の設定項目の詳細」(UNIXの場合)を参照してください。
(3) Web GUIの表示色の変更
Web GUIの各画面およびダイアログボックスで表示されるユニットの,状態を表す色について検討します。Web Consoleサーバ上の表示色設定ファイル(ajs3web_color.conf)の設定を変更することで,表示色を変更できます。
表示色設定ファイル(ajs3web_color.conf)の詳細については,マニュアル「JP1/Automatic Job Management System 3 構築ガイド 3.4.8 表示色設定ファイル(ajs3web_color.conf)の設定項目の詳細」(Windowsの場合)またはマニュアル「JP1/Automatic Job Management System 3 構築ガイド 13.3.8 表示色設定ファイル(ajs3web_color.conf)の設定項目の詳細」(Linuxの場合)を参照してください。
- ユニットの状態を示す表示色の変更
-
Web GUIの各画面およびダイアログボックスで表示されるユニットの,状態を表す色を変更できます。対象となる画面およびダイアログボックスと,表示色を変更できる項目の一覧を次の表に示します。なお,アイコンは背景色だけが変更対象です。
表4‒15 表示色設定ファイル(ajs3web_color.conf)で表示色を変更できる項目 項番
画面およびダイアログボックス
表示色を変更できる項目
1
[ダッシュボード]画面
ルートジョブネットの状態エリア
実行進捗度(ルートジョブネット単位)
2
ルートジョブネット状態アイコン
3
実行進捗度(全ユニット単位)
4
ユニット状態アイコン
5
詳細情報エリア
[リスト]タブ
「状態」列のアイコン
6
[保留設定]ボタンのアイコン
7
[保留解除]ボタンのアイコン
8
[チャート]タブ
実行スケジュール
9
[リスト]画面
リストエリア
「状態」列のアイコン
10
「結果」列のアイコン
11
[モニタ]ダイアログボックス,[モニタ]画面
マップエリア
ユニットのアイコン
12
画面およびダイアログボックス上部
[保留設定]ボタンのアイコン
13
[保留解除]ボタンのアイコン
14
[中断]ボタンのアイコン
15
[強制終了]ボタンのアイコン
16
[再実行]ボタンのアイコン
17
[世代選択]ダイアログボックス
「状態」列のアイコン
18
[マンスリースケジュール]画面
スケジュールエリア
実行スケジュール
19
リストエリア
「状態」列のアイコン
20
画面上部
[保留設定]ボタンのアイコン
21
[保留解除]ボタンのアイコン
- JP1/AJS3 - Viewと同じ表示色の設定
-
モデルファイルajs3web_color_view.conf.modelを使用することで,JP1/AJS3 - Viewのデフォルトの表示色と同じ表示色に設定できます。また,JP1/AJS3 - Viewの表示色を変更している場合は,表示色設定ファイル(ajs3web_color.conf)の定義内容を変更することで,JP1/AJS3 - Viewの変更後の表示色と同じ表示色に設定できます。
- 遅延の表示
-
ユニットが遅延状態の場合に,アイコンおよび状態/結果のカラーイメージを「遅延状態」の色で表示するかどうかを指定できます。
また,ユニットの状態で,異常,警告,または遅延の状態が同時に発生した場合,どの状態の表示色でアイコンを表示するかという優先度を,表示色設定ファイル(ajs3web_color.conf)のパラメーター「DELAY_COLOR_PRIORITY」で指定できます。指定できる値は次のとおりです。
-
A-W-D
異常>警告>遅延の順で優先させて表示します。
-
A-D-W
異常>遅延>警告の順で優先させて表示します。
-
D-A-W
遅延>異常>警告の順で優先させて表示します。
例えば,終了遅延し,かつ異常終了したジョブネットの表示色は,「A-W-D」を指定している場合,異常終了の表示色(薄い赤)になります。また,「D-A-W」を指定している場合,終了遅延の表示色(桜色)になります。
優先度は,遅延の状態をどのくらい優先して監視するか,という点から選択してください。デフォルトでは,「A-W-D」が設定されています。業務全体の実行に影響を与えるユニットの遅延を最優先で監視したい場合には,「D-A-W」を指定します。
-
- 保留予定の表示
-
ユニットが「開始時刻待ち」「先行終了待ち」「実行待ち」「起動条件待ち」のような待ち状態で,保留属性が設定されている場合に,アイコンおよび状態/結果のカラーイメージを「保留予定」の色で表示するかどうかを指定できます。
