8.2.2　Web GUIの監視画面

Web GUIで使用する画面について説明します。

ダッシュボード画面

事前に監視対象のルートジョブネットを登録しておき，登録したルートジョブネット単位で実行状態や進捗度を監視したり，ルートジョブネット配下のユニット単位で実行状態や進捗度を監視したりします。実行状態は，ルートジョブネットおよび配下のユニットの実行状態別の件数として確認できます。進捗度は，実行が終了しているユニットの割合として確認できます。

また，登録したルートジョブネットの監視対象日の実行状態や実行予定を表示することもできます。

ダッシュボード画面では当日や前日といった監視対象日を指定できるので，日付観点で監視したいときに便利です。

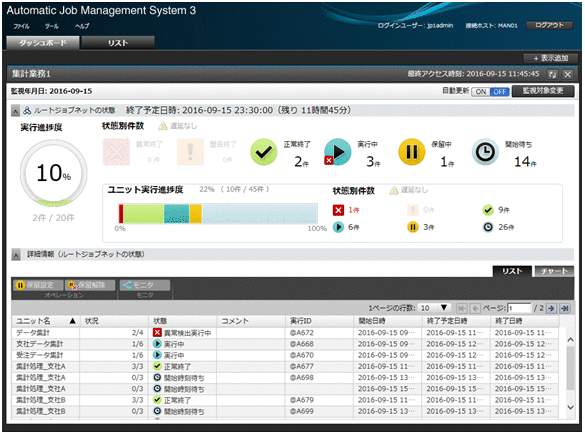

図8‒3　ダッシュボード画面
リスト画面

JP1/AJS3に定義されているジョブグループやジョブネットをツリー形式やリスト形式で表示し，実行状態を監視します。JP1/AJS3 - Viewと同様に，特定のジョブグループ配下のジョブネットを一覧で表示できるので，業務全体をまとめて監視したい場合に便利です。

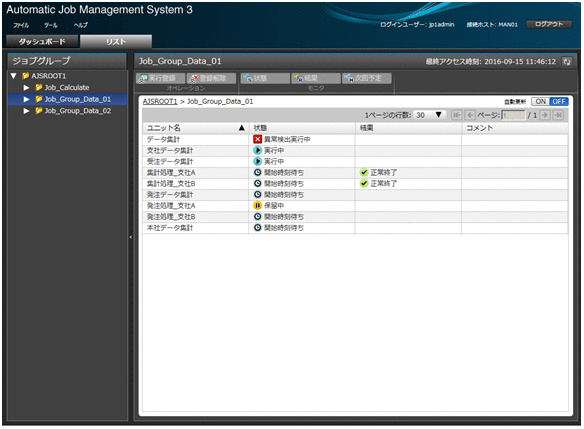

図8‒4　リスト画面
