7.3.14　ユーザリソース定義ファイル

ユーザリソース定義ファイルは，ユーザ任意のリソースを収集する場合に定義します。ユーザリソース定義ファイルには，一つのリソースカテゴリの定義が記述できます。

〈この項の構成〉

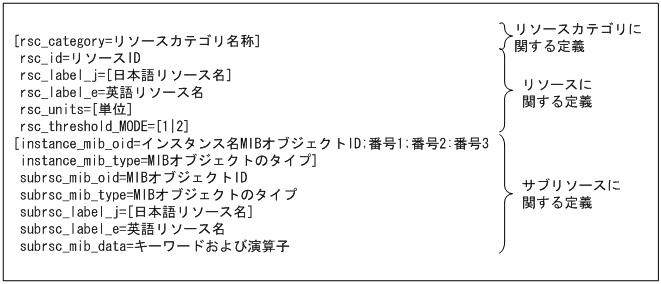

(1)　書式

ユーザリソース定義ファイルの書式を，次に示します。

[図データ]

ページの先頭へ

(2)　リソースカテゴリに関する定義内容

リソースカテゴリに関する定義内容を次の表に示します。

キー名

値

rsc_category《USER》((32バイト以内の英数字および「-（ハイフン）」))

リソースカテゴリ名称を指定します。

  • リソースカテゴリ名称は「USER」で始める必要があります。また，「USER」を含め32バイト以内で記述する必要があります。

  • 大文字と小文字は区別されません※。ただし，名称の先頭の「USER」は大文字で記述してください。

注※　コマンド，GUIなどでカテゴリ名称を表示する場合は，大文字と小文字は区別されます。

リソースカテゴリに関する定義の注意事項を次に示します。

ページの先頭へ

(3)　リソースに関する定義内容

リソースに関する定義内容を次の表に示します。各フィールドは，次の表の記載順序に従って記述してください。

キー名

値

rsc_id

((10000〜19999))

リソースIDを指定します。

rsc_label_j

《英語リソース名》((リソースグループとリソース，それぞれのラベル名称は32バイト以内))

日本語リソース名を指定する場合に指定します。リソースグループのラベル名称とリソースのラベル名称を，「;（セミコロン）」で区切って指定します。リソース名に英語を使用する場合は省略します。マルチバイト文字のほか，半角の英数字，記号が使用できます。半角カタカナは使用できません。また，途中にタブ，スペース，「，（コンマ）」，「:（コロン）」，「;（セミコロン）」は指定できません。

rsc_label_e

((リソースグループとリソース，それぞれのラベル名称は32バイト以内))

リソースグループおよびリソースの英語ラベル名称を，「;（セミコロン）」で区切って指定します。

英語ラベル名称に使用できる文字は，タブ，スペース，「,（コンマ）」，「:（コロン）」，「;（セミコロン）」，「/（スラント）」，「\（エスケープ文字）」を除くASCII文字です。

rsc_units

《単位表示なし》

リソースの単位を指定します。使用できる文字は，32バイト以内の英数字，「%（パーセント）」，「/（スラント）」，「_（アンダーバー）」，「-（ハイフン）」です。

rsc_threshold_MODE

《1》((1または2))

しきい値のモードを指定します。

  • 正常＜警戒＜危険：1

  • 危険＜警戒＜正常：2

リソースに関する定義の注意事項を次に示します。

ページの先頭へ

(4)　サブリソースに関する定義内容

サブリソースに関する定義は，一つ以上のインスタンスMIBオブジェクトの定義（省略可），一つ以上のサブリソースMIBオブジェクトの定義，および一つ以上のサブリソースの定義から構成されています。

［インスタンスMIBオブジェクトの定義］
　サブリソースMIBオブジェクトの定義
          ：
　サブリソースの定義
          ：

サブリソースに関する定義の注意事項を次に示します。

(a)　インスタンスMIBオブジェクトに関する定義

インスタンスMIBオブジェクトに関する定義内容を，次の表に示します。各フィールドは，次の表の記載順序に従って記述してください。

キー名

値

instance_mib_oid

  • subrsc_mib_oidに記述したMIBオブジェクトの接尾辞と接尾辞が一致するほかのMIBオブジェクトの値に置き換える場合にMIBオブジェクトIDを記述します。

  • MIBオブジェクトID，MIBオブジェクトの接尾辞を構成するオブジェクトに対して比較する番号（番号1;番号2），および置き換える番号（番号3）を，「;（セミコロン）」で区切って記述します。

  • MIBオブジェクトID には，subrsc_mib_oidに記述したMIBオブジェクトの接尾辞を置き換える，MIB値を取得するMIBオブジェクトIDを記述します。

  • 番号1には，MIBオブジェクトIDに記述したMIBオブジェクトの接尾辞を構成するオブジェクトの何番目を，subrsc_mib_oidに記述したMIBオブジェクトの接尾辞と比較するかを記述します。番号1には1から32までの数値が記述できます。複数指定することもできます。その場合は昇順に「，（コンマ）」で区切って記述するか，先頭と末尾を「，（コンマ）」で区切って記述します。

  • 番号2には，subrsc_mib_oidに記述したMIBオブジェクトの接尾辞を構成するオブジェクトの何番目を，MIBオブジェクトIDに記述したMIBオブジェクトの接尾辞と比較するかを記述します。番号2には1から32までの数値が記述できます。複数指定することもできます。その場合は昇順に「，（コンマ）」で区切って記述するか，先頭と末尾を「，（コンマ）」で区切って記述します。

  • 番号3には，MIBオブジェクトID で記述したMIBオブジェクトのMIB値を，subrsc_mib_oidに記述したMIBオブジェクトの接尾辞を構成するオブジェクトの何番目と置き換えるかを記述します。番号3には1から32までの数値が記述できます。複数指定することもできます。その場合は昇順に「，（コンマ）」で区切って記述するか，先頭と末尾を「，（コンマ）」で区切って記述します。

  • MIBオブジェクトIDは必ず「.（ピリオド）」で始めてください。

instance_mib_type

  • instance_mib_oidに記述したMIBオブジェクトのオブジェクトタイプを記述します。「Counter」，「Gauge」，「Integer」，または「String」のどれかを指定してください。ただし，「Counter」を指定した場合のデータの扱いは「Gauge」を指定した場合と同等になります。オブジェクトタイプに対応するデータの扱いについては，「2.3.1　定義できるユーザリソース」の「表2-8　取得できるMIBオブジェクトのタイプ」を参照してください。

  • instance_mib_oidに記述したMIBオブジェクトのデータタイプがSNMPバージョン2のCounter64である場合は，SNMP設定ファイルで該当するリソースカテゴリに対応するSNMPバージョンを2に設定してください。SNMP設定ファイルについては，「7.3.6　SNMP定義ファイル（ssosnmp.conf）」を参照してください。

インスタンスMIBオブジェクトに関する注意事項を次に示します。

  • インスタンスMIBオブジェクトの定義全体を省略する場合は，キー名を含めて省略してください。

(b)　サブリソースMIBオブジェクトに関する定義内容

サブリソースMIBオブジェクトに関する定義内容を，次の表に示します。各フィールドは，次の表の記載順序に従って記述してください。

キー名

値

subrsc_mib_oid

MIBオブジェクトIDを指定します。

  • 「.（ピリオド）」で始めてください。

  • ノードオブジェクトのMIBオブジェクトID（インスタンスを含まないMIBオブジェクトID）を指定します。

  • テーブル形式のMIBオブジェクトは，全インスタンスのMIB値を取得します。

subrsc_mib_type

  • subrsc_mib_oidに記述したMIBオブジェクトのオブジェクトタイプを記述します。「Counter」，「Gauge」，「Integer」，または「String」のどれかを指定してください。オブジェクトタイプに対応するデータの扱いについては，「2.3.1　定義できるユーザリソース」の「表2-8　取得できるMIBオブジェクトのタイプ」を参照してください。

  • subrsc_mib_oidに記述したMIBオブジェクトのデータタイプがSNMPバージョン2のCounter64である場合は，SNMP設定ファイルで該当するリソースカテゴリに対応するSNMPバージョンを2に設定してください。SNMP設定ファイルについては，「7.3.6　SNMP定義ファイル（ssosnmp.conf）」を参照してください。

  • subrsc_mib_typeに「Counter」を指定した場合，リソース値はこのサブリソースMIBオブジェクトの前回値からの増分によって計算されるため，収集開始直後（収集初回）はリソース値が算出されません。したがってこのリソースについては，収集データの保存，およびリソース状態変更イベントの発行は，収集開始から収集間隔時間経過後（収集2回目）から開始されます。

サブリソースMIBオブジェクトに関する定義の注意事項を次に示します。

  • 該当するインスタンスMIBオブジェクトに関する定義に続けて，取得するMIBオブジェクトの数だけ繰り返し定義してください。

  • 項目を省略する場合は，値だけを省略し，キー名と「=（イコール）」は必ず記述してください。

  • 一つのリソース定義内に，同じ「subrsc_mib_oid」が複数定義されている場合，先に記述されているリソースの定義を有効とし，以降に記述されている定義は無視します。

  • 一つのリソース定義内に，複数のサブリソースに関する定義を記述する場合は，サブリソースMIBオブジェクトの定義に記述する「subrsc_mib_oid」には，同じ接尾辞を持つMIBオブジェクトIDを記述してください。

  • サブリソースMIBオブジェクトは，最大26個定義できます。27個以上定義されている場合は，最初の26個の定義を有効とし，以降に記述されている定義は無視します。

(c)　サブリソースに関する定義内容

サブリソースに関する定義内容を，次の表に示します。各フィールドは，次の表の記載順序に従って記述してください。

キー名

値

subrsc_label_j

《英語サブリソース名》((32バイト以内))

日本語サブリソース名を指定します。マルチバイト文字のほか，半角の英数字，記号が使用できます。半角カタカナは使用できません。また，途中にタブ，スペース，「，（コンマ）」，「:（コロン）」，「;（セミコロン）」は使用できません。

subrsc_label_e

((32バイト以内))

英語サブリソース名を指定します。

英語サブリソース名に使用できる文字は，タブ，スペース，「,（コンマ）」，「:（コロン）」，「;（セミコロン）」，「/（スラント）」，「\（エスケープ文字）」を除くASCII文字です。

subrsc_mib_data

(({ a〜z }，演算子記号{ + , - , * , / }※1，整数値，括弧{( )}※2，SamplingTime))

subrsc_mib_oidで指定した，どのMIB値をデータとするかを，subrsc_mib_oidで指定した順に割り振られる予約済みキーワードa〜zと演算子記号で指定します。ただし，オブジェクトタイプがStringであるMIBを含む場合，予約済みキーワードは，単体で指定しなくてはなりません。そのため，演算子記号は記述できません。

  • MIB式※3，※4を指定する場合，表記記法は中置記法または後置記法で指定します。なお，後置記法で指定する場合，「値と値」，「演算子と演算子」および「値と演算子」の間には，一つ以上のスペースを入れてください。

  • 収集間隔をMIB式に含めることもできます。この場合"SamplingTime"変数を指定します。実際の収集間隔（秒）がSamplingTimeに自動的に代入されます。※5

  • 行頭から8,191バイト以内で指定してください。

注※1　ユーザリソースで使用できる演算方法は，四則演算だけです。

注※2　括弧が使用できるのは，中置記法で指定する場合だけです。

注※3　MIB式とは，値と演算子を中置記法または後置記法で組み合わせたものです。中置記法によるMIB式"((a-b)/(a-b+c))*100"は，後置記法では"a b - a b - c + / 100 *"となります。

注※4　一つのMIB式に使用できる変数および定数の数は128個以内です。

注※5　"SamplingTime"を使った中置記法によるMIB式"(a-b)/SamplingTime"は，後置記法では"a b - SamplingTime /"となります。

サブリソースに関する定義を記述する場合の注意事項を次に示します。

  • 該当するサブリソースMIBオブジェクトに関する定義に続けて，サブリソースの数だけ繰り返し記述してください。

  • 項目を省略する場合は，値の記述だけを省略し，キー名と「=（イコール）」は必ず記述してください。

  • 一つのユーザリソース定義ファイル内に，「subrsc_label_j」または「subrsc_label_e」の値が複数定義されている場合，先に記述されているリソースの定義を有効とし，以降に記述されている定義は無視します。

  • サブリソースは，最大32個定義できます。

  • String型MIBをデータ値とするサブリソースが一つでも含まれているリソースは，サマリリソース（単独の照会だけでき，収集（定期照会）ができないリソース）として取り扱われます。

ページの先頭へ

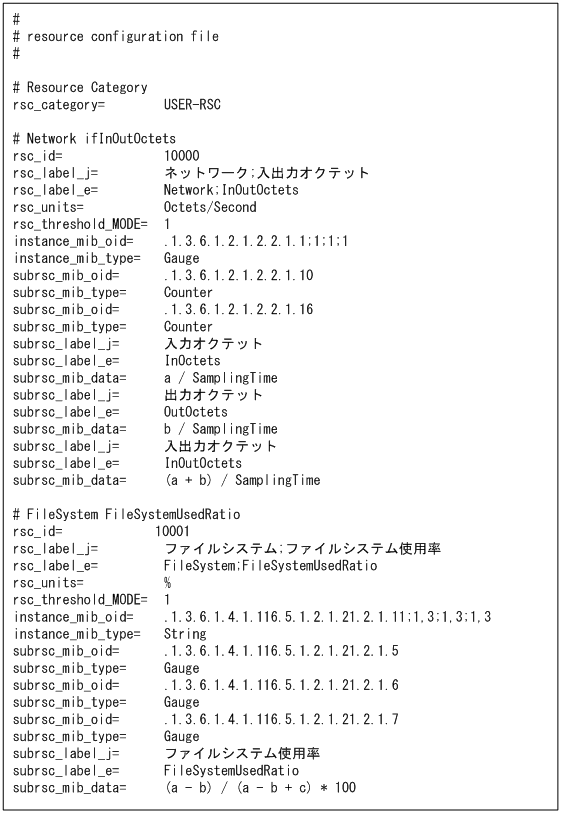

(5)　定義例

ユーザリソース定義ファイルの定義例を次に示します。

[図データ]

ページの先頭へ

(6)　注意事項

(a)　ユーザリソース定義ファイルの格納場所

ユーザリソース設定ファイル格納ディレクトリ（Linuxの場合：$SSO_CONF/rsc，Windowsの場合：$SSO_CONF\sso\rsc）下にユーザリソース設定ファイル以外のファイルを配置しないでください。ユーザリソース設定ファイル格納ディレクトリ下にユーザリソース設定ファイル以外のファイル（ユーザリソース定義ファイル，そのほかのワークファイルなど）を配置すると，ssocolmngデーモンプロセスが不当にCPUを占有，または不当にメモリを消費することがあります。

(b)　ユーザリソース定義の変更手順

ユーザリソース定義の追加・変更・削除に当たっては，「2.3.2　ユーザリソースの定義方法」を参照してください。

(c)　リソース値算出時の0除算の扱い

リソース参照およびリソース収集時のリソース値算出の際，分母が0となる除算の結果は0として計算をします。

(d)　サブリソースIDについて

ユーザリソースのサブリソースに付与されるサブリソースIDは，自動的に割り当てられます。

「リソースに関する定義内容」中の「サブリソースに関する定義内容」の順番に，1から1ずつカウントアップし，サブリソースIDとして割り当てます。

例

リソースに関する定義内容の5番目に定義したサブリソースには，サブリソースID5が割り当てられます。
