1.2.2 分散構成

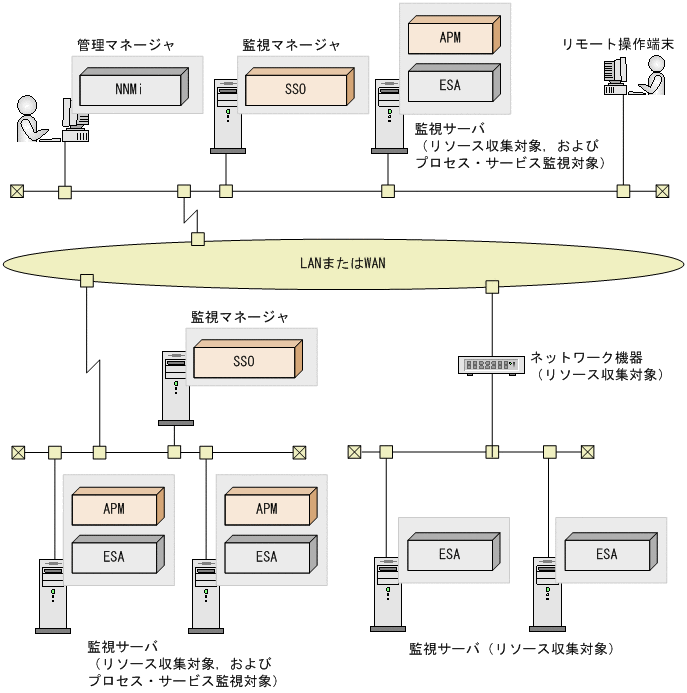

監視サーバの数が1,000台以上の大規模なシステムを監視する場合,NNMiとSSOがそれぞれ別のサーバで稼働する分散構成を採ります。分散構成の例を次の図に示します。
分散構成では,次に示す要素でシステムが構成されています。
-
管理マネージャ
-
監視マネージャ
-
監視サーバ
-
リモート操作端末
- 管理マネージャ
-
NNMiが稼働するサーバです。SSOからインシデントとして通知された監視イベントを管理します。
- 監視マネージャ
-
SSOが稼働するサーバです。各監視サーバのシステムリソース情報を収集して監視したり,プロセス・サービスの監視を実行したりします。
- 監視サーバ
-
ESAやAPMが稼働するサーバおよびネットワーク機器です。
システムリソース情報の収集には,ESAなどのSNMPエージェントが必要です。プロセス・サービスの稼働状態の監視には,APMが必要です。
- リモート操作端末
-
SSOコンソールを使用するためのWebブラウザ実行環境で,WindowsまたはLinuxマシンとなります。
- 補足事項
-

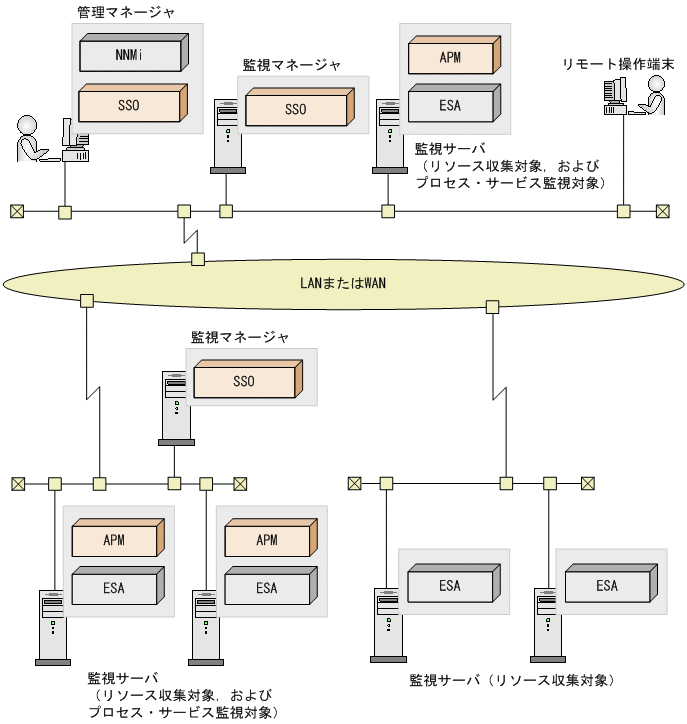

管理マネージャにSSOを配置し,基本構成と分散構成を組み合わせることもできます。基本構成と分散構成を組み合わせた例を次の図に示します。
図1‒3 システム構成(基本構成と分散構成を組み合わせた場合)
