VM Network Status（PI_VNI）

機能

このレコードには，仮想マシンが利用している仮想NICについての，ある一定の時間を単位としたパフォーマンスデータが格納されます。このレコードは，複数インスタンスレコードです。

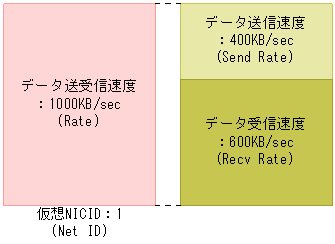

このレコードでは，仮想NICのデータ送受信速度などのパフォーマンスデータを取得できます。データ送受信速度は，データ受信速度とデータ送信速度に分けることができます。このレコードで採取できるデータの例を，次の図に示します。

図5‒10　採取データ例

注意

• 監視対象の物理サーバへの接続に失敗した場合，情報を収集できません。

• Hyper-Vの場合，ネットワーク識別子に特定の記号が含まれるときには異なる記号に変換されてNet IDフィールドに格納されます。変換規則を次に示します。

  変換前	変換後
  /および\	-
  #および*	_
  (	[
  )	]

ページの先頭へ

デフォルト値および変更できる値

項目	デフォルト値	変更可否
Collection Interval	300	○
Collection Offset	0	○
Log	No	○
LOGIF	空白	○
Over 10 Sec Collection Time	No	×

ページの先頭へ

ODBCキーフィールド

PI_VNI_VM_ID

PI_VNI_NET_ID

ページの先頭へ

ライフタイム

なし

ページの先頭へ

レコードサイズ

• 固定部：937バイト

• 可変部：976バイト

ページの先頭へ

フィールド

PFM-View名 （PFM-Manager名）	説明	要約	グループ化ルール	形式	デルタ	未取得時	サポート対象外
Record Type（INPUT_RECORD_TYPE）	レコード名。常に「VNI」。	COPY	COPY	char(8)	No	−	−
Record Time（RECORD_TIME）	レコードが作成された時刻。	COPY	COPY	time_t	No	−	−
Interval（INTERVAL）	情報が収集される期間（単位：秒）。	COPY	FIXED	ulong	No	−	−
VA DeviceID （VADEVICEID）	監視対象ホストのデバイスID。	COPY	COPY	string(256)	No	−	−
VM ID（VM_ID）	仮想マシンの識別子。 Hyper-Vの場合，ルートパーティションは固定で「Root」となる。	COPY	FIXED	string(65)	No	不可	−
Net ID（NET_ID）	ネットワークの識別子。	COPY	FIXED	string(257)	No	不可	−
VM Host Name （VM_HOST_NAME）	仮想マシンのホスト名称。	COPY	FIXED	string(257)	No	空白	Hyper-V KVM Virtage
VM Name（VM_NAME）	仮想マシンの名称。	COPY	FIXED	string(257)	No	空白	−
Sampling Time（SAMPLING_TIME）	監視ホスト上での性能情報収集時刻。次の形式で表示される。 yyyy-mm-ddThh:mm[±hh:mm]※1	COPY	FIXED	string(32)	No	空白	−
Rate（RATE）※2	仮想マシンによる，ネットワークとの送受信の速度（単位：KB/sec）。	HILO	AVG	double	No	VMware: 0 Hyper-V: 0 KVM: 0 Virtage: -1 Docker環境: 0	−
Send Rate（SEND_RATE）※2	仮想マシンによる，ネットワークへの送信の速度（単位：KB/sec）。	HILO	AVG	double	No	VMware: 0 Hyper-V: 0 KVM: 0 Virtage: -1 Docker環境: 0	−
Recv Rate（RECV_RATE）※2	仮想マシンによる，ネットワークからの受信の速度（単位：KB/sec）。	HILO	AVG	double	No	VMware: 0 Hyper-V: 0 KVM: 0 Virtage: -1 Docker環境: 0	−
