1.6.4 メモリーリソースの監視
ここでは，Virtageシステムのメモリーリソースを監視する方法について説明します。
(1) 概要
Virtageシステムの仮想環境では，ホストマシン上の物理メモリーからハイパーバイザーとLPARごとに占有でメモリーを割り当てて使用します。LPARのメモリーは，Virtage環境構築時にユーザーが指定した量が占有で割り当てられます。
ハイパーバイザーは動作に必要なメモリーを1,280メガバイト固定で確保し，残りの物理メモリーをLPARが起動（アクティベイト）するときに占有で割り当てます。このとき，LPARに対し十分なメモリーを割り当てていないとメモリー不足が発生し，LPARの性能が低下することがあります。または，LPARを起動（アクティベイト）するときに，ユーザーが割り当てたメモリーが物理メモリー上から確保できない場合，LPARの起動に失敗します。
なお，PFM - RM for Virtual Machineでは，LPARのメモリー使用量・使用率・不足率のデータは取得できないため，LPARのメモリー不足については，PFM - Agent for PlatformまたはPFM - RM for Platformを使用して監視する必要があります。PFM - RM for Virtual Machineでは，LPARでメモリー不足が発生した場合に，ホストマシンの物理メモリー搭載量，未使用量およびLPARのメモリー割り当て量などを確認することで，対策を講じることができます。
メモリーリソースは，次に示すレコードで監視できます。レコードの詳細については「5. レコード」を参照してください。
-
PI_HMIレコード
ホストマシンの物理メモリー搭載量，割り当て量，未使用量，ハイパーバイザーのメモリー割り当て量・割り当て率，LPAR全体のメモリー割り当て量・割り当て率を監視できます。
次の図に，PI_HMIレコードのパフォーマンスデータ収集範囲を示します。
|
|
![[図データ]](GRAPHICS/ZU01572.GIF)
(2) 監視例

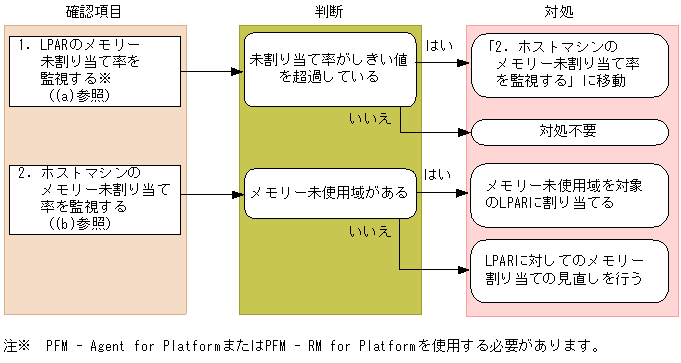

ここでは，仮想環境が稼働しているホストマシンの監視を例に，メモリーリソースが不足する要因と問題への対処方法を説明します。次の図に，ここで取り上げる監視項目と対処の流れを示します。
|
|
![[図データ]](GRAPHICS/ZU01573.GIF)
(a) LPARのメモリー未割り当て率を監視する例
LPARのメモリー未割り当て率は，PFM - Agent for PlatformまたはPFM - RM for Platformの監視テンプレートと，PFM - RM for Virtual Machineの監視テンプレートを組み合わせて監視します。
PFM - Agent for PlatformまたはPFM - RM for Platformで収集された物理メモリーの使用量（Virtageから見ればLPARのメモリー監視に見える）を監視し，メモリーが不足しているLPARを特定できます。
- PFM - Agent for Platformの場合
-
- 確認する監視テンプレートレポート
-
System Overview
- 確認する監視テンプレートアラーム
-
Available Memory
上記のSystem OverviewとPFM - RM for Virtual MachineのHost Memory Usedの複合レポートを監視することで，メモリー不足が発生しているLPARとVirtageの関連を把握できます。
- PFM - RM for Platformの場合
-
- 確認する監視テンプレートレポート
-
Memory Used Status
- 確認する監視テンプレートアラーム
-
Available Memory
上記のMemory Usage StatusとPFM - RM for Virtual MachineのHost Memory Usedの複合レポートを監視することで，メモリー不足が発生しているLPARとVirtageの関連を把握できます。
(b) ホストマシンのメモリー未割り当て率を監視する例
ホストマシンのメモリー未割り当て率を監視するには，PI_HMIレコードのUsed %フィールドで確認できます。

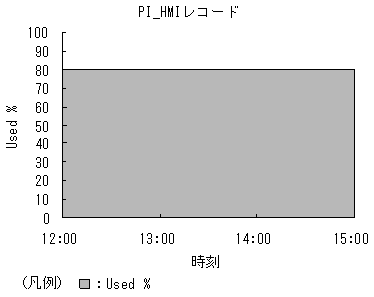

ホストマシンのメモリー未割り当て率の監視例を次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU01574.GIF)
- 確認する監視テンプレートレポート
この例では，Virtageのメモリー割り当て率は80%で，20%の未使用域があることがわかります。未使用域がある場合は，ホストマシン上のメモリーに余裕があるため，メモリーが不足しているLPARにメモリーを再割り当てできます。再割り当てする場合，メモリーが不足しているLPARに対し，割り当てを256メガバイト単位で増やしてください。また，メモリー使用状況に余裕のあるほかのLPARのメモリーを分散してください。
