5.7.5 オートラベルでデータの値を確認する
グラフ上のプロットにマウスカーソルを重ねると，対応するデータの値をツールチップに表示できます。これをオートラベル機能といいます。オートラベル機能は，［レポート］画面の［レポートの表示設定］タブで，［オートラベルを表示する］をチェックすることで有効になります。
また，レポートの初回表示時からオートラベル機能を有効にするには，config.xmlのenableAutoLabelAtDefaultDispにtrueを指定します。初期設定ファイル（config.xml）の詳細については，マニュアル「JP1/Performance Management リファレンス」の付録の，初期設定ファイル（config.xml）について説明している個所を参照してください。

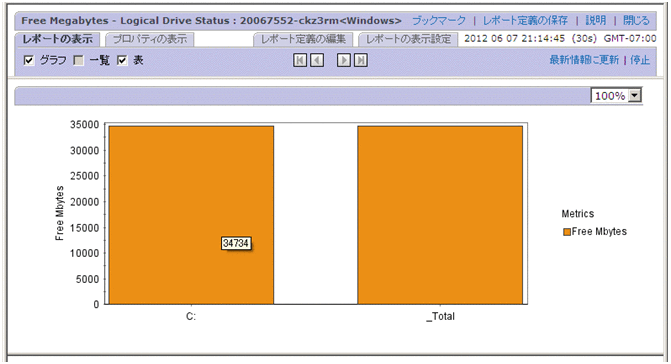

オートラベル機能によってツールチップを表示させた［レポート］画面の例を次に示します。
|
|
![[図データ]](GRAPHICS/ZU111130.GIF)
- メモ
-
次のグラフではオートラベル機能を使用できません。
-
［レポート印刷］画面のグラフ
-
jpcrptコマンドでHTML出力したレポートのグラフ
-
［タイリング表示］画面のグラフ
-
［システム稼働状況サマリ監視］画面のグラフ
-
ここでは，ツールチップに表示するデータの桁数を設定する方法と，プロット数の多いグラフでオートラベル機能を使用する場合に必要な設定について説明します。
(1) ツールチップに表示するデータの桁数を設定する
オートラベル機能でツールチップに表示されるデータの桁数は，デフォルトで整数部が最大7桁，小数部が最大3桁です。変更する場合はconfig.xmlのautoLabelMaxIntegerDigits（<draw>タグ配下）およびautoLabelMaxFractionDigits（<draw>タグ配下）を変更してください。
初期設定ファイル（config.xml）の詳細については，マニュアル「JP1/Performance Management リファレンス」の付録の，初期設定ファイル（config.xml）について説明している個所を参照してください。
(2) プロット数の多いグラフでオートラベル機能を使用する
オートラベル機能でツールチップにデータの値を表示できるのは，プロット数が1,440までの場合です。表示できるプロット数は，config.xmlのmaxAutoLabelPoints（<draw>タグ配下）の値を編集して変更できます。
初期設定ファイル（config.xml）の詳細については，マニュアル「JP1/Performance Management リファレンス」の付録の，初期設定ファイル（config.xml）について説明している個所を参照してください。
