2.3.4 ネットワーク構成の検討
システム管理者は，稼働監視システムをどのようなネットワーク構成で構築するかを検討します。
- ヒント
-
Performance Managementでは，監視エージェントで収集されたパフォーマンスデータは監視エージェント自身に蓄積されます。そのため，ネットワーク上に，大量のパフォーマンスデータが定期的に送信されることはありません。
- 〈この項の構成〉
(1) Performance ManagementをLAN環境で使用する
(a) Performance Managementの通信の仕組み
Performance Managementでは，サービス間で通信接続するためにPFM - AgentまたはPFM - RMの起動時にサービスで使用しているホスト名（IPアドレス）とポート番号をPFM - Managerに登録しています。Performance Managementでは，ここで登録されるホスト名（IPアドレス）とポート番号をノード情報と呼びます。ノード情報は，PFM - Managerで管理し，Performance Managementのサービス間で通信する場合，このノード情報を使用して通信を行います。
このノード情報を使用した接続に失敗する場合，ホスト名の名前解決に失敗しているおそれがあります。次の設定を見直し，再び接続を実施してください。
-
jpchostsファイル
-
hostsファイル
-
DNSサーバ
(b) jpchostsファイルの用途について
Performance Managementでは，複数のLANボードを持つホストにPFM - Manager，PFM - Agent，またはPFM - RMをインストールし，そのホストから複数のLANに接続してPerformance Managementを運用するシステム構成に対応しています。

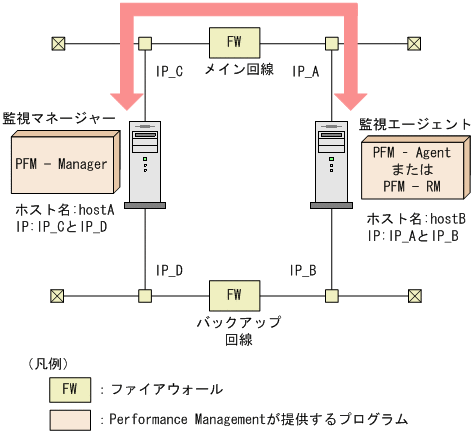

例えば，PFM - Managerと，PFM - AgentまたはPFM - RMのそれぞれで複数のLANボードを持ち，複数のIP経路がある場合で，一部の経路でネットワークに接続できないときは，PFMのノード情報で使用するIPアドレスを設定する必要があります。
|
|
![[図データ]](GRAPHICS/ZU103030.GIF)
それぞれのサーバのjpchostsファイルを次のように設定すると，IP_C - IP-Aの経路での通信となります。
-
PFM - Managerサーバのjpchosts
hostA IP_C
hostB IP_A
-
PFM - Agentサーバのjpchosts
hostA IP_C
hostB IP_A
jpchostsファイルの設定については，「4.3.1 ネットワーク構成の設定および変更手順」または「5.3.1(1)(b) IPアドレスを設定する」を参照してください。
(2) Performance ManagementをWAN環境で使用する

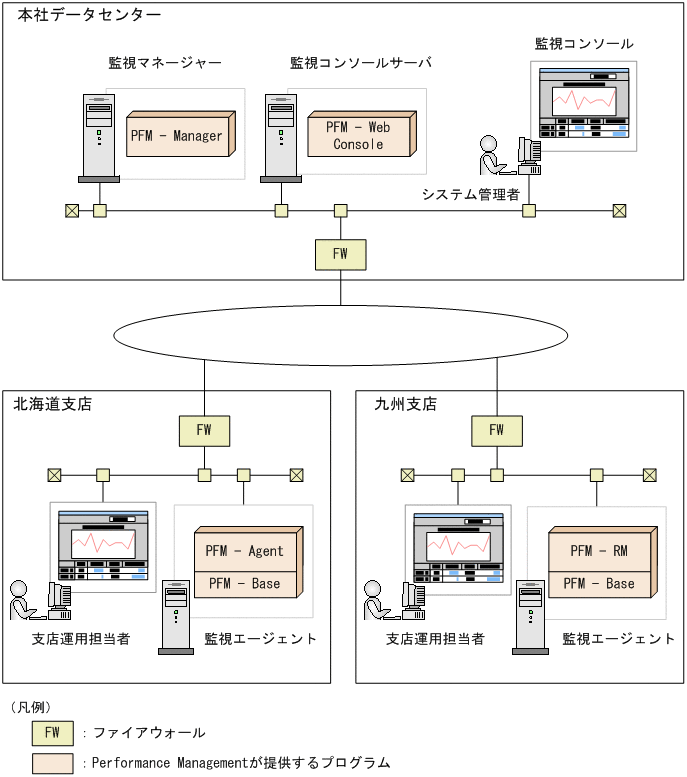

Performance Managementでは，ファイアウォールを挟んでPFM - Manager，PFM - Web Console，PFM - AgentまたはPFM - RMを配置できます。
Performance Managementは，1対1のアドレス変換を実行する静的NAT（Basic NAT）に対応しています。また，Performance Managementが使用するポート番号は，環境に合わせて任意な番号に変更できます。
|
|
![[図データ]](GRAPHICS/ZU103035.GIF)
ポート番号の詳細については，マニュアル「JP1/Performance Management リファレンス」の付録に記載されている，ポート番号一覧を参照してください。
(3) Performance Managementを同名のホストが複数ある環境で使用する
Performance Managementでは，複数のドメインにまたがる場合など，同じホスト名を持つホストが複数ある環境でも使用できます。このような環境では，各ホストにエイリアス名を与えて，ホスト名が重複しないようにします。
Performance Managementでは，ホスト名として，実ホスト名を使用するか，エイリアス名を使用するかを選択できます。ホスト名としてどちらを使用するかの設定については，Windowsの場合は「4.3.3 Performance Managementシステムでの監視ホスト名の設定および変更」を，UNIXの場合は「5.3.3 Performance Managementシステムでの監視ホスト名の設定および変更」を参照してください。
- メモ
-
論理ホスト環境のホスト名として，エイリアス名は使用できません。
(4) IPv6環境が含まれる場合のネットワーク構成例
Performance Managementでは，WindowsとLinuxの場合，ネットワーク構成がIPv4環境だけでなくIPv6環境にも対応しています。そのため，IPv4環境とIPv6環境が混在するネットワーク構成でも，Performance Managementを運用できます。
ただし，PFM - ManagerとPFM - Web Console間はIPv6通信に対応していません。

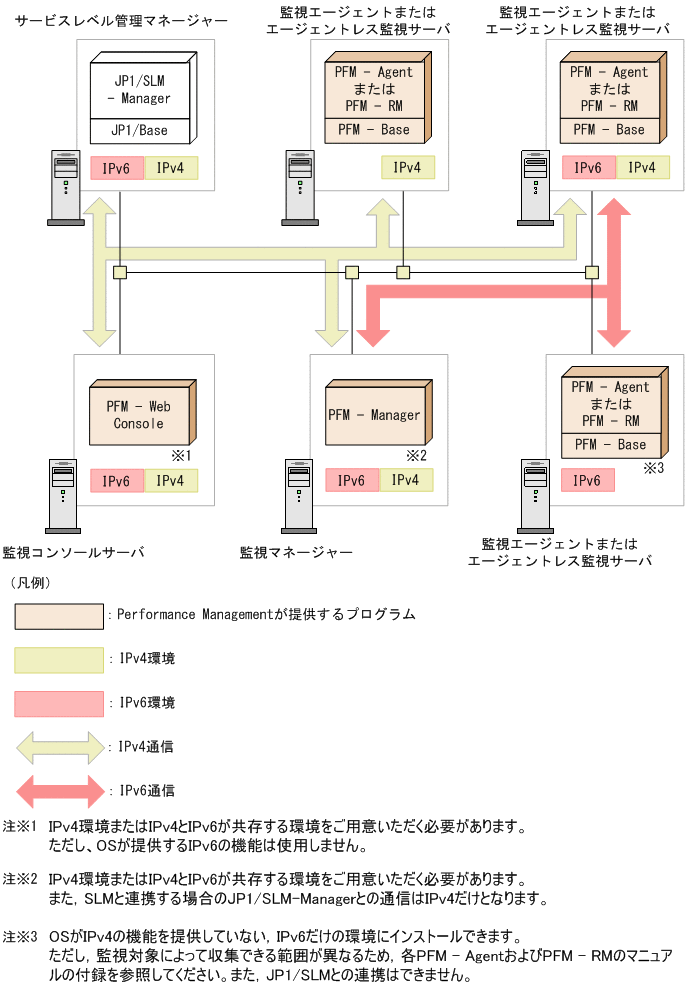

ネットワークの構成例を次に示します。
|
|
![[図データ]](GRAPHICS/ZU103063.GIF)
IPv4環境とIPv6環境が混在するネットワーク構成の場合，PFM - ManagerホストはIPv4通信とIPv6通信ができる必要があります。
また，同一ホスト上でIPv6通信を利用するにはPFM - ManagerまたはPFM - BaseとPFM - AgentまたはPFM - RM，すべてのバージョンが10-00以降の必要があります。
IPv6を導入しているサーバのIPアドレスには，ユニークローカルアドレス，サイトローカルアドレス，グローバルアドレスのうちどれかを指定します。ループバックアドレス，リンクローカルアドレスは指定できません。
なお，IPv6通信を利用する場合は，IPv6通信を利用するPFM - Agent，PFM - RM，およびPFM - Managerでjpcconf ipv6 enableコマンドを実行する必要があります。クラスタシステムの場合は，実行系および待機系のそれぞれで設定する必要があります。コマンドを実行するタイミングについて，Windowsの場合は「4.3.1 ネットワーク構成の設定および変更手順」を，UNIXの場合は「5.3.1 ネットワーク構成の設定および変更手順」を参照してください。
- 注意
-
IPv4環境とIPv6環境が混在するネットワーク構成の場合，IPv4だけが設定されているサーバと，IPv6だけが設定されているサーバ間での接続はできません。そのため，次のコマンドは，一部のオプションが指定できなかったり，一部機能が制限されたりすることがあります。
-
jpctool service listコマンド
-
jpctool db backupコマンド
-
jpctool db dumpコマンド
詳細は，マニュアル「JP1/Performance Management リファレンス」の，コマンドについて説明している章を参照してください。
-
(5) 暗号化通信を使用して，Webブラウザから監視コンソールサーバに接続する
Performance Managementでは，Webブラウザと監視コンソールサーバ間の通信をhttpsで暗号化できます。通信を暗号化すると，転送するデータを安全に送受信できます。
統合管理製品（JP1/IM）と連携した稼働監視をする場合，暗号化通信でJP1/IMからPFM - Web Consoleの画面を表示させるには11-00以降のJP1/IMが必要です。
暗号化通信するための設定については，「4.3.15 Webブラウザと監視コンソールサーバ間の暗号化通信の設定および変更の流れ」を参照してください。
暗号化通信（https通信機能）を使用できるOSおよび言語環境については，リリースノートを参照してください。
