7.4.4 監査ログ集計結果のグラフ表示
監査ログの集計結果は,監査ログ集計結果グラフ表示画面で表示できます。監査ログ集計結果グラフ表示画面には,集計条件の項目と監査ログ集計結果のグラフが表示されます。
集計条件の項目には,監査ログ集計画面で設定した集計条件が表示されます。また,表示された集計結果のグラフはファイルに出力したり,印刷したりできます。

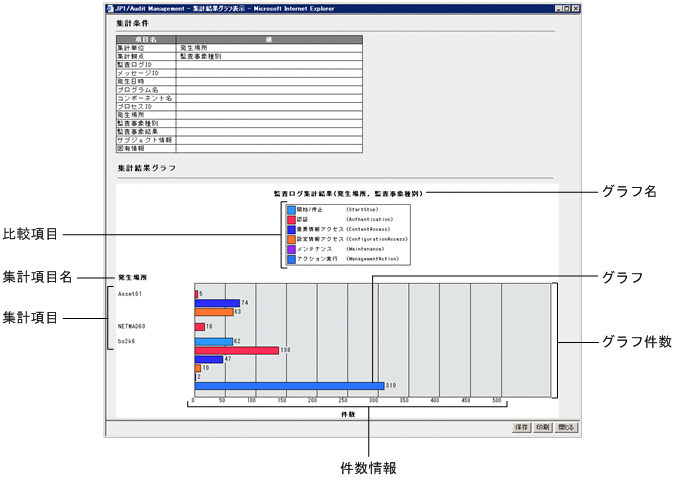

監査ログ集計結果のグラフを次に示します。
監査ログ集計結果のグラフの表示方法を次に示します。
項番 |
監査ログ集計結果のグラフの表示方法 |
説明 |
---|---|---|
1 |
集計結果をグラフ表示する |
監査ログ集計結果のグラフを画面上で確認できます。監査ログの集計結果をグラフ表示する場合については「(1) 監査ログ集計結果をグラフ表示する場合」を参照してください。 |
2 |
HTML形式ファイルで保存する |
監査ログ集計結果グラフ表示画面をHTML形式で保存できます。監査ログ集計結果のグラフを保存する場合については「(2) 保存する場合」を参照してください。 |
3 |
印刷する |
監査ログ集計結果のグラフを印刷できます。監査ログ集計結果のグラフの印刷については「(3) 印刷する場合」を参照してください。 |
監査ログ集計結果のグラフとして表示される項目を次に示します。
項番 |
項目名 |
説明 |
---|---|---|
1 |
グラフ名 |
グラフ名が表示されます。 |
2 |
比較項目 |
集計観点に対応して,グラフの比較対象が表示されます。
|
3 |
集計項目名 |
グラフの縦軸項目として,次のどれかの集計単位が表示されます。
|
4 |
集計項目 |
監査ログ集計画面で選択した集計結果のグラフ対象名が表示されます。
|
5 |
グラフ |
集計結果が,グラフで集計項目ごとに昇順に表示されます。 |
6 |
グラフ件数 |
表示されているグラフの件数が表示されます。 |
7 |
件数情報 |
グラフの横軸として,集計件数の目盛りの数値が表示されます。横軸の長さは固定で,それぞれの数値はグラフの最大件数によって調整されます。 |
「監査事象種別」の値 |
操作・処理内容 |
---|---|
StartStop |
開始/停止 |
Authentication |
認証 |
AccessControl |
アクセス制御 |
ContentAccess |
重要情報アクセス |
Failure |
障害発生 |
LinkStatus |
リンク状態 |
ExternalService |
外部通信 |
ConfigurationAccess |
設定情報アクセス |
Maintenance |
メンテナンス |
AnomalyEvent |
しきい値オーバー |
ManagementAction |
アクション実行 |
「監査事象結果」の値 |
結果 |
---|---|
Success |
成功 |
Failure |
失敗 |
Occurrence |
発生 |
- 〈この項の構成〉
(1) 監査ログ集計結果をグラフ表示する場合
監査ログ集計画面の集計結果画面で,集計結果の「選択」チェックボックスにチェックを入れて,[グラフ表示]ボタンをクリックすると,選択した集計結果に対応する監査ログ集計結果グラフ表示画面が表示されます。デフォルトではすべての集計結果がチェックされています。
複数のページの集計結果をグラフ表示したい場合は,ページを切り替えて,集計結果を選択し,[グラフ表示]ボタンをクリックしてください。なお,集計結果グラフ表示画面は複数表示することができます。
監査ログ集計結果のグラフに表示される項目については,表7-11を参照してください。
