6.2 [ビジュアル監視]画面で監視する
監視オブジェクトの状態は,[ビジュアル監視]画面で監視できます。
監視ツリーの監視範囲設定を有効にしている場合,[ビジュアル監視]画面には,ログインしているJP1ユーザーと同じJP1資源グループが設定されている監視ノードだけが表示されます。ただし,JP1資源グループがJP1_Consoleで,JP1_Console_Admin権限のJP1ユーザーでログインしている場合は,すべての監視ノードが表示されます。
[ビジュアル監視]画面は,次に示す手順で表示できます。
-
次に示すどちらかの方法で[ビジュアル監視画面を開く]画面を表示する。
-
[監視ツリー]画面のメニューバーから[表示]−[ビジュアル監視]を選択する。
-
[監視ツリー]画面のツールバーの
をクリックする。
-
-
[ビジュアル監視画面を開く]画面で表示したい[ビジュアル監視]画面名を選択し,[OK]ボタンをクリックする。
監視ツリーの監視範囲設定が有効な場合,表示できる監視ノードが一つもないビジュアル監視画面は,[ビジュアル監視画面を開く]画面の一覧に表示されません。

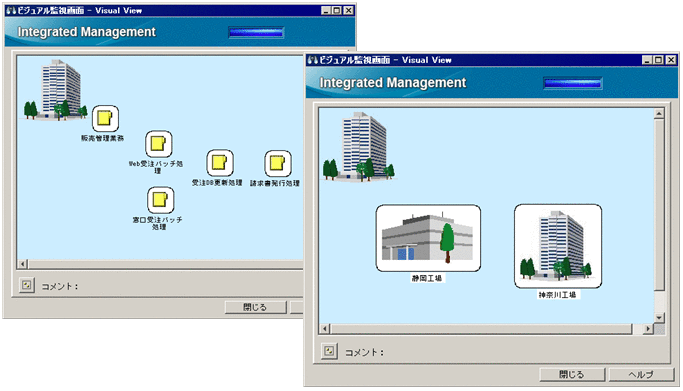

[ビジュアル監視]画面の表示例を次に示します。
|
