6.2.1 複数ネットワークで運用する場合の通信設定

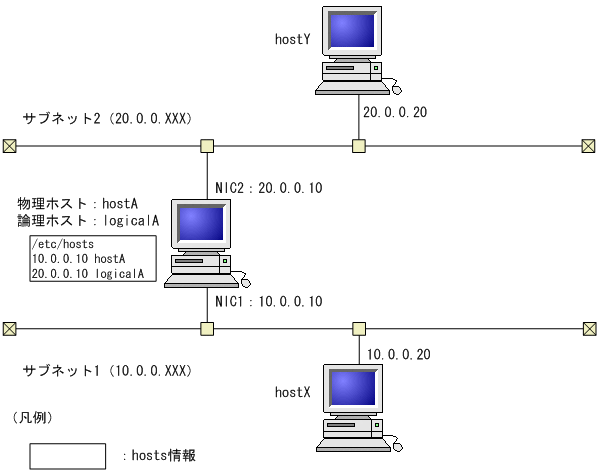

NICを複数枚使用して複数ネットワークに接続されるホスト上で論理ホストを使用（クラスタ運用）している場合の通信設定について，次に示すシステム構成例を基に説明します。
|
|
![[図データ]](GRAPHICS/ZU040200.GIF)
- 〈この項の構成〉
(1) 設定条件
次に示す条件を満たす場合，通信設定が必要となります。
-
hostAには2枚のNICがあり，それぞれ別のサブネットを構築している。
-
ホスト名hostA（物理ホスト）はIPアドレス10.0.0.10で解決され，ホスト名logicalA（論理ホスト）はIPアドレス20.0.0.10で解決される。
(2) 通信の考え方
物理ホストhostAはサブネット1側に存在するホストとして扱われ，論理ホストlogicalAはサブネット2だけに接続されたホストとして動作します。このままでは，サブネット1にあるhostXはhostAと通信できますが，logicalAとは通信できません。同様にサブネット2にあるhostYはlogicalAと通信できますが，hostAとは通信できません。このため，hostXとlogicalAが通信できるように，また，hostYとhostAが通信できるように設定する必要があります。
(3) 通信設定

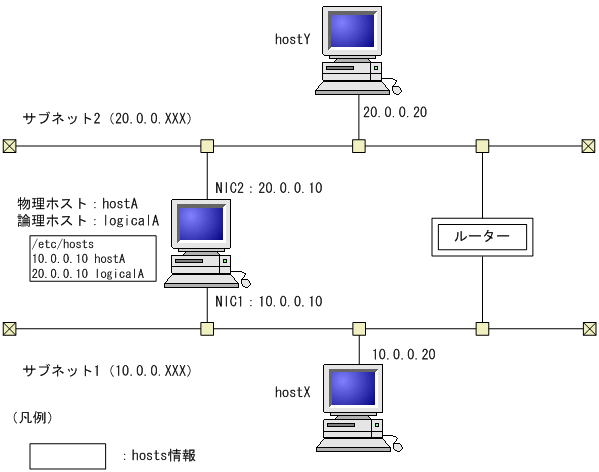

すべてのホスト間で通信ができるように，サブネット間でルーティングを設定してください（JP1/Base自体の通信設定を変更する必要はありません）。JP1/Baseが使用するポート番号については，「付録C.1 JP1/Baseのポート番号」を参照してください。ルーティングを設定するとhostXとlogicalAが通信でき，また，hostYとhostAが通信できるようになります。
|
|
![[図データ]](GRAPHICS/ZU040300.GIF)
なお，ルーティング機能がない，サブネット間での相互通信をさせたくないなどの理由で，ルーティングを設定しないでネットワークを分離した環境でJP1/Baseを運用する場合，JP1/Baseの通信設定を変更すればその環境に対応できます。この機能を複数LAN接続と呼びます。詳細については，「6.5 ネットワークを分離した環境での運用（jp1hosts情報の場合）」および「6.6 ネットワークを分離した環境での運用（jp1hosts2情報の場合）」を参照してください。
