5.4.3　セットアップ

JP1/Baseをクラスタシステムで実行するには，物理ホスト環境（実行系および待機系），論理ホスト環境（実行系および待機系）のセットアップが必要です。セットアップの流れを次に示します。

図5‒7　クラスタシステムでのセットアップの流れ（Windows）

[図データ]
〈この項の構成〉

(1)　実行系での作業

実行系の物理ホスト，および論理ホストをセットアップします。

  1. 物理ホストのユーザー管理機能を設定する。

    物理ホストで認証サーバを運用する場合に設定します。ユーザー管理機能の設定については，「8.1　ユーザー管理の設定（Windowsの場合）」を参照してください。

  2. 論理ホストを設定する。

    GUIで設定する場合

    1.　インストール先フォルダ\bin\jp1bshasetup.exeを実行する。

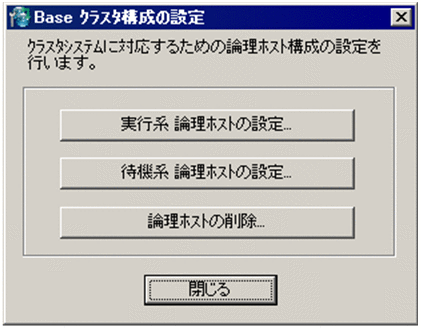

    図5‒8　［Baseクラスタ構成の設定］ダイアログボックス

    [図データ]

    2.　［Baseクラスタ構成の設定］ダイアログボックスの［実行系 論理ホストの設定］ボタンをクリックする。

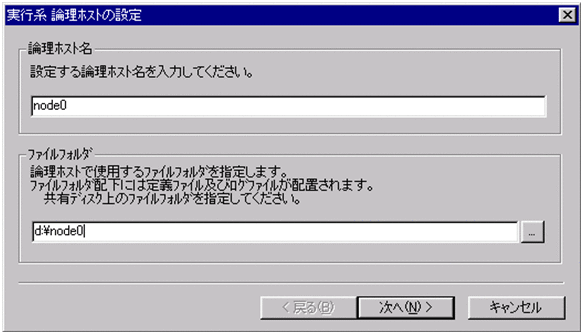

    図5‒9　［実行系 論理ホストの設定］ダイアログボックス

    [図データ]

    ［実行系 論理ホストの設定］ダイアログボックスで，情報を作成する論理ホスト名，および共有フォルダ，共有ファイルを作成する共有ディスク上のフォルダを指定します。

    「指定したフォルダ名\jp1base\」フォルダ下に，共有フォルダおよび共有ファイルが作成されます。なお，この指定をする前に，必ず共有ディスクをマウントしておいてください。

    3.　［次へ］ボタンをクリックする。

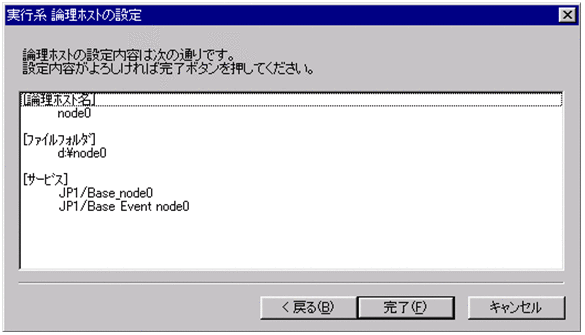

    図5‒10　［実行系 論理ホストの設定］ダイアログボックス（確認画面）

    [図データ]

    ［実行系 論理ホストの設定］ダイアログボックス（確認画面）で，設定内容を確認できます。設定内容が正しければ，［完了］ボタンをクリックしてください。

    以上で，イベントサービスの通信方式の設定以外の設定が完了します。

    4.　論理ホストの認証サーバを設定する。

    論理ホストには，物理ホストで設定されている認証サーバが設定されます。物理ホストと異なる認証サーバを設定する場合，GUIで設定してください。詳細については，「8.1.1　使用する認証サーバを指定する」を参照してください。

    コマンドを使って設定する場合

    次のコマンドを実行します。共有ディスク上に共有フォルダおよび共有ファイルを作成し，認証サーバを設定します。

    jbs_setup_cluster -h node0 -d d:\node0 -a node0

    jbs_setup_clusterコマンドの詳細については，「15.　コマンド」の「jbs_setup_cluster（Windows限定）」を参照してください。

  3. 論理ホストのユーザー管理機能の設定をする。

    論理ホストで認証サーバを運用する場合に設定します。

    GUIで設定する場合

    1.　Windowsのスタートメニューから［プログラム］−［JP1_Base］−［JP1_Base Setup］を選択する。

    2.　［論理ホスト名の選択］ダイアログボックスでユーザー管理機能の設定をしたい論理ホストを選択する。

    コマンドを使って設定する場合

    1.　JP1ユーザーを登録する（論理ホストを認証サーバとして使用する場合だけ）。

    認証サーバが起動していることを確認したあと，次に示すコマンドを実行して登録します。

    jbsadduser -h 論理ホスト名 JP1ユーザー名

    登録したJP1ユーザーを確認したい場合は次のコマンドを実行します。

    jbslistuser -h 論理ホスト名

    2.　ユーザーマッピングの情報を共通定義情報に登録する。

    ユーザーマッピング定義ファイル（jp1BsUmap.conf）の格納先を次に示します。

    共有フォルダ\jp1base\conf\user_acl\jp1BsUmap.conf

    ユーザーマッピング定義ファイル（jp1BsUmap.conf）の編集後，次のコマンドを実行して登録します。

    jbsmkumap -h 論理ホスト名

    登録したユーザーマッピング情報を確認したい場合は，次に示すコマンドを実行します。

    jbsgetumap -h 論理ホスト名

    3.　JP1ユーザーの操作権限を設定する（論理ホストを認証サーバとして使用する場合だけ）。

    ユーザー権限レベルファイル（JP1_UserLevel）の格納先を次に示します。

    共有フォルダ\jp1base\conf\user_acl\JP1_UserLevel

    ユーザー権限レベルファイル（JP1_UserLevel）の編集後，jbsaclreloadコマンドを実行して設定を反映します。

    ユーザー管理機能の設定詳細については，「8.1　ユーザー管理の設定（Windowsの場合）」を参照してください。

  4. JP1/Base本体の通信方式を変更する。

    必要に応じて，物理ホストおよび論理ホストのJP1/Base本体の通信方式を変更します。

    通信方式の変更が必要かどうか，および設定方法については，「6.　ネットワーク構成に応じたJP1/Baseの通信設定」を参照してください。

    認証サーバをクラスタシステムで運用する場合の注意事項

    認証サーバの設定ファイルは次のフォルダに格納されます。

    共有フォルダ\jp1base\conf\user_acl\

    セカンダリー認証サーバを設置する場合は，プライマリー認証サーバの設定ファイルをセカンダリー認証サーバへコピーする必要があります。その際，セカンダリー認証サーバをクラスタ運用するかしないかで，設定ファイルのコピー先が異なるため注意が必要です。

    クラスタ運用する場合のコピー先

    共有フォルダ\jp1base\conf\user_acl\

    クラスタ運用しない場合のコピー先

    インストール先フォルダ\conf\user_acl\

    設定ファイルをコピーしたあとに，次のコマンドを実行して設定を反映させてください。セカンダリー認証サーバをクラスタ運用しない場合は，-hオプションの指定は不要です。

    jbs_spmd_reload -h 論理ホスト名

以上で，JP1/Baseの実行系での作業は完了です。

JP1/Baseを前提とする製品（JP1/IM，JP1/AJS，およびJP1/Power Monitor）をインストールしている場合は，各製品のフェールオーバーの設定をしてください。詳細については，マニュアル「JP1/Integrated Management - Manager 構築ガイド」，「JP1/Integrated Management - Manager 運用ガイド」，「JP1/Automatic Job Management System 2 設計・運用ガイド」，「JP1/Automatic Job Management System 3 設計ガイド（システム構築編）」，「JP1/Automatic Job Management System 3 設計ガイド（業務設計編）」，「JP1/Automatic Job Management System 3 運用ガイド」，および「JP1/Power Monitor」を参照してください。

ページの先頭へ

(2)　待機系での作業

待機系の物理ホスト，および論理ホストをセットアップします。

なお，待機系での作業は，実行系でのJP1/BaseおよびJP1/Baseを前提とする製品（JP1/IM，JP1/AJS，およびJP1/Power Monitor）の作業を完了したあとで行います。

  1. 物理ホストのユーザー管理機能を設定する。

    物理ホストで認証サーバを運用する場合に設定します。ユーザー管理機能の設定については，「8.1　ユーザー管理の設定（Windowsの場合）」を参照してください。

  2. 実行系でjbsgetcnfコマンドを実行する。

    実行系で次に示すコマンドを実行してください。退避ファイル内に共通定義情報が格納されます。

    jbsgetcnf -h 論理ホスト名 > 退避ファイル名

    なお，論理ホスト名は，論理ホストのセットアップ時に指定したとおりに大文字・小文字を正しく指定してください。

  3. 退避ファイルを待機系にコピーする。

  4. 待機系でjbssetcnfコマンドを実行する。

    待機系で次に示すコマンドを実行してください。なお，指定する退避ファイルは，jbsgetcnfコマンドで採取した退避ファイルです。

    jbssetcnf 退避ファイル名

  5. 論理ホストを設定する。

    GUIで設定する場合

    1.　インストール先フォルダ\bin\jp1bshasetup.exeを実行する。

    2.　［Baseクラスタ構成の設定］ダイアログボックスの［待機系 論理ホストの設定］ボタンをクリックする。

    ［待機系 論理ホストの設定］ダイアログボックスで，実行系で設定した論理ホスト名を選択します。

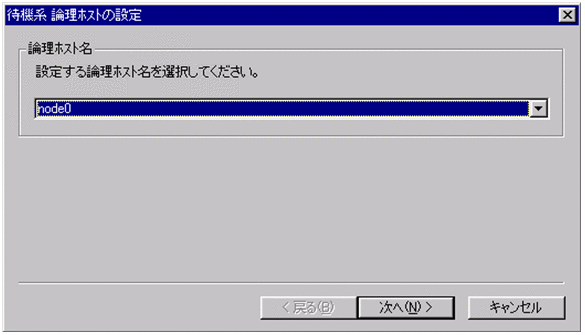

    図5‒11　［待機系 論理ホストの設定］ダイアログボックス

    [図データ]

    3.　［次へ］ボタンをクリックする。

    図5‒12　［待機系 論理ホストの設定］ダイアログボックス（確認画面）

    [図データ]

    ［待機系 論理ホストの設定］ダイアログボックス（確認画面）で，選択した論理ホストの設定内容を確認できます。設定内容が正しければ，［完了］ボタンをクリックしてください。

    コマンドを使って設定する場合

    次のコマンドを実行します。

    jbs_setup_cluster -h node0

    jbs_setup_clusterコマンドの詳細については，「15.　コマンド」の「jbs_setup_cluster（Windows限定）」を参照してください。

  6. JP1/Base本体の通信方式を変更する。

    必要に応じて，物理ホストのJP1/Base本体の通信方式を変更します。論理ホストの設定は必要ありません。

    通信方式の変更が必要かどうか，および設定方法については，「6.　ネットワーク構成に応じたJP1/Baseの通信設定」を参照してください。

以上で，JP1/Baseの設定が完了します。
