ファイアウォールを使用する場合の設定

JP1/NETM/DMシステムにファイアウォールを使った場合の構成を図6-4に示します。

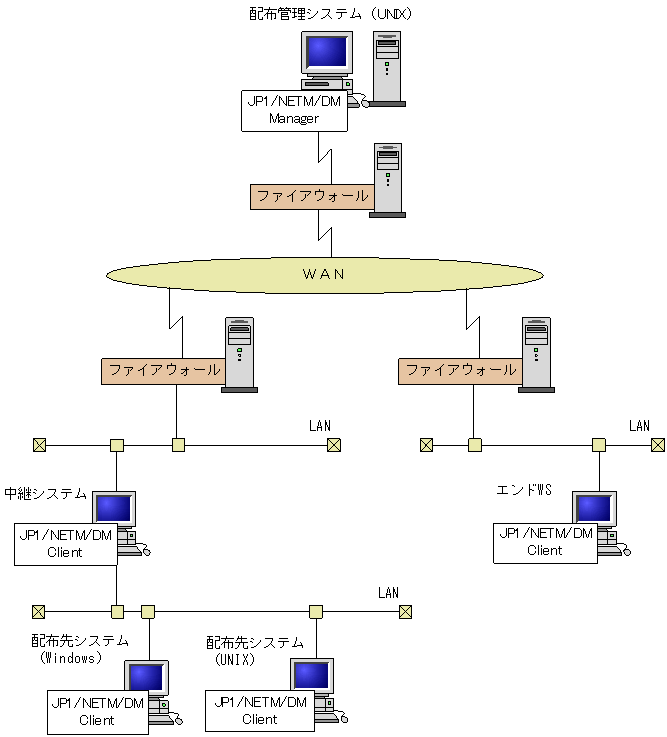

図6-4　 JP1/NETM/DMシステムにファイアウォールを使った場合の構成

[図データ]

配布管理システムからファイアウォールを経由してパッケージを配布する場合，ファイアウォール内に中継システムを設置すると，ファイアウォールに定義するノード数を減らせます。

ファイアウォールを経由してパッケージを配布する場合の配布管理システムの環境設定については，各配布管理システムのマニュアルを参照してください。

＜この項の構成＞: (1)　使用できるファイアウォール; (2)　JP1/NETM/DMで使用するポート番号; (3)　ファイアウォールを経由してパッケージを配布するときの設定

JP1/NETM/DMシステムで使用できる代表的なファイアウォールを表6-2に示します。

表6-2　JP1/NETM/DM Clientで使用できる代表的なファイアウォール

ファイアウォールの種類	ゲートウェイ環境	/etc/hostsファイルに指定するIPアドレス
アプリケーションゲートウェイ方式ファイアウォール（代表的な製品はGauntlet）	汎用TCPゲートウェイ（Plug-G/W）	JP1/NETM/DM Clientで使うサービス名（ポート番号）に対応するアドレスを配布管理システムと中継システムがあるマシンにそれぞれ割り当ててください。
アプリケーションゲートウェイ方式ファイアウォール（代表的な製品はGauntlet）	「仮想プライベートネットワーク支援機能 for Gauntlet（VPN）」を使ったゲートウェイ（hs-G/W）ただし，hs-PROXYを経由する必要があります。	配布管理システムと中継システムのホスト名定義で指定したアドレスをローカルホストアドレスに割り当ててください。
パケットフィルタリング方式ファイアウォール（代表的な製品はFireWall-1）	パケットフィルタリングG/W＋NAT機能^※	配布管理システムと中継システムのホスト名定義で指定したグローバルアドレスをローカルホストアドレスに割り当ててください。

注※

NAT（Network Address Translation）機能とは，外部ネットワークから内部ネットワークのアドレスが見えないように，また，内部ネットワークのアドレスが外部に漏れないようにするための機能です。アドレス変換の方式には，次の2種類があります。

JP1/NETM/DMで使用できるのは，「固定アドレス割り当て方式（STATICモード）」だけです。

(2)　JP1/NETM/DMで使用するポート番号

ファイアウォール環境でJP1/NETM/DMを使用する場合，ファイアウォールにポート番号を設定する必要があります。

JP1/NETM/DMで使用するポート番号を表6-3に示します。

表6-3　JP1/NETM/DMで使用するポート番号

通信区間	ポート番号	プロトコル	発信側情報	着信側情報
マネージャ/ 中継システム間	30002 （udp/tcp選択^※1）	udp	マネージャ:Ephemeral^※2	中継システム:30002
	30002 （udp/tcp選択^※1）	tcp	マネージャ:Ephemeral^※2	中継システム:30002
	30000	tcp	中継システム:Ephemeral^※2	マネージャ:30000
中継システム/ クライアント間	30002 （udp/tcp選択^※1）	udp	中継システム:Ephemeral^※2	クライアント:30002
	30002 （udp/tcp選択^※1）	tcp	中継システム:Ephemeral^※2	クライアント:30002
	30001	tcp	クライアント:Ephemeral^※2	中継システム:30001
マネージャ/ クライアント間	30002 （udp/tcp選択^※1）	udp	マネージャ:Ephemeral^※2	クライアント:30002
	30002 （udp/tcp選択^※1）	tcp	マネージャ:Ephemeral^※2	クライアント:30002
	30000	tcp	クライアント:Ephemeral^※2	マネージャ:30000

(3)　ファイアウォールを経由してパッケージを配布するときの設定

ファイアウォールを経由したパッケージ配布をするときは，JP1/NETM/DM Client（中継システム）では次の設定をしてください。

/etc/servicesファイルへのポート番号の設定時に，TCPプロトコルを指定
設定ファイルに次の内容を記述
ClientActionProtocol　TCP
ClientActionRetryCount　リトライ回数
ClientActionRetryInterval　リトライ間隔
