専用GUIにより，監視装置の設定・操作・監視を行います。
など。
統合管理装置，監視装置，集中監視サーバを1台の計算機に搭載するシステム構成です。
監視装置（JP1/NETM/Network Monitor）は数ネットワークで約100端末の監視，集中監視サーバ（JP1/NETM/Network Monitor - Detector）は数拠点位を目安に適用してください。１台のマシンにそれぞれのソフトウェアを搭載する場合の，マシンスペックは各マニュアルを参照し，CPUスペック，メモリ容量はそれぞれのスペックを考慮した装置を用意してください。
図1-2 最小システム構成（同居型）
![[図データ]](FIGURE/ZU010120.GIF)
集中監視サーバ，監視装置を複数配置した構成が大規模システム構成です。集中監視サーバは，監視ネットワーク数100または，監視端末数3000台を目安に追加してください。監視装置はCPUが800MHzで監視端末数500台を目安にCPUをクロックアップするか，監視装置を追加してください。
それぞれの，マシンスペックは各マニュアルを参照してください。

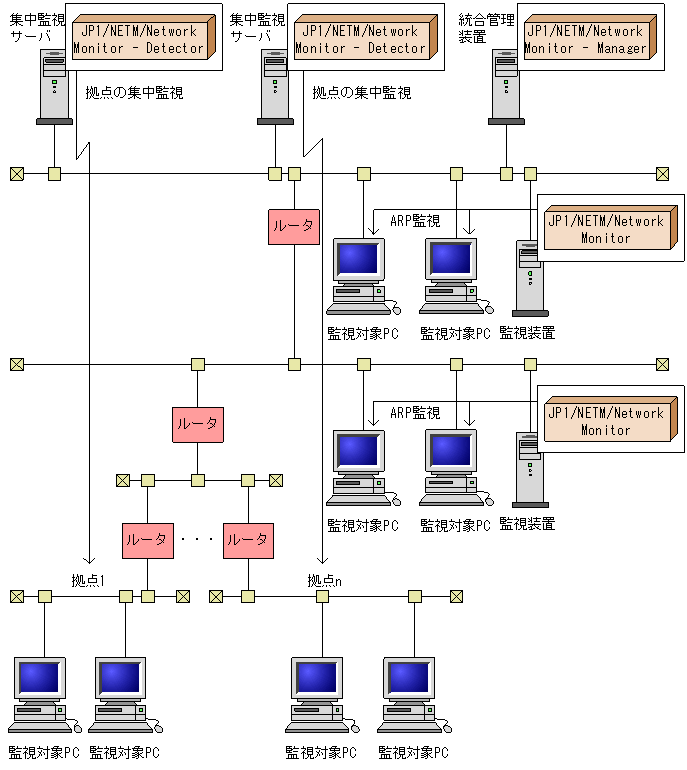

図1-3 大規模システム構成
![[図データ]](FIGURE/ZU010130.GIF)
