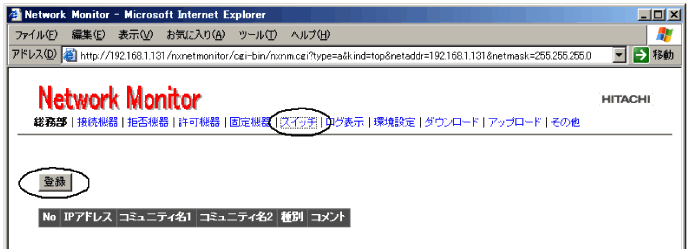

1. 「登録」ボタンをクリックして，登録画面を開きます。




2. スイッチ登録画面で，スイッチ情報を入力します。

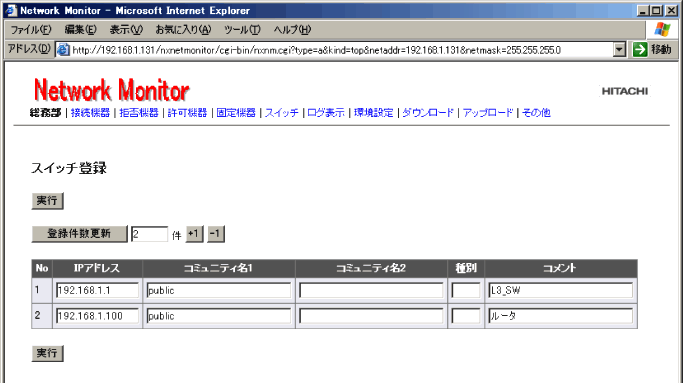

   図6-18　スイッチ登録画面



3. 「実行」ボタンをクリックすると，確認のダイアログが出力されます。

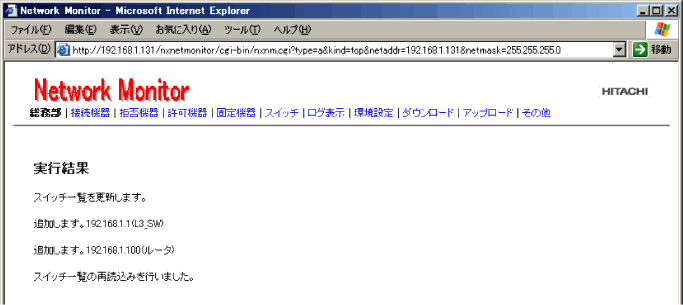

4. 「OK」ボタンをクリックすると，スイッチ情報が登録されます。




   表6-3　スイッチ情報の入力項目一覧

   No	項目	説明
   1	IPアドレス	MIB情報を取得する機器（スイッチ等）のIPアドレスを指定します。
   2	コミュニティ名1	MIB情報を取得するためのコミュニティ名を指定します。 例）public
   3	コミュニティ名2	将来用（指定しないでください）
   4	種別	将来用（指定しないでください）
   5	コメント	説明を32バイトまで指定できます。

（注1）Cisco社製のスイッチで，VLANを指定している場合は，コミュニティ名にVLAN番号を付加して指定してください。（コミュニティ名＠VLAN番号　例：public@100）

（注2）スイッチを登録する場合は，監視ネットワークのすべてのスイッチをコアスイッチからエッジスイッチのように上位のスイッチから順番に登録してください。

設定例

IPアドレス	コミュニティ名1	コミュニティ名2	種別	コメント
192.168.0.1	public	−	−	SW1（コアスイッチ）
192.168.0.11	public	−	−	SW2（フロアスイッチ）
192.168.0.12	public	−	−	SW3（フロアスイッチ）
192.168.0.101	public	−	−	SW4（エッジスイッチ）
192.168.0.102	public	−	−	SW5（エッジスイッチ）

（注3）スイッチの登録は，監視しているネットワーク内のスイッチだけ登録してください。

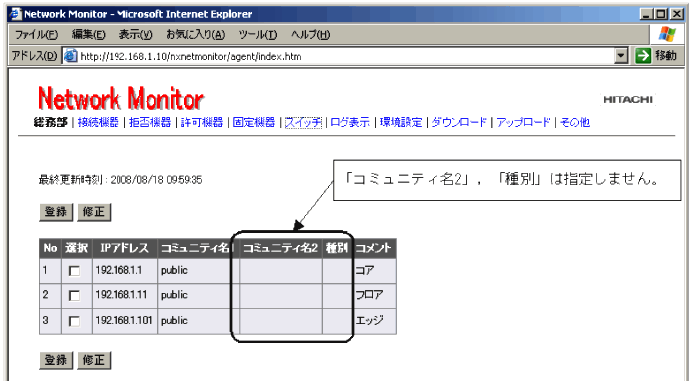

図6-19　Cisco社製以外のスイッチ，またはCisco社製でVLAN未使用時の指定例

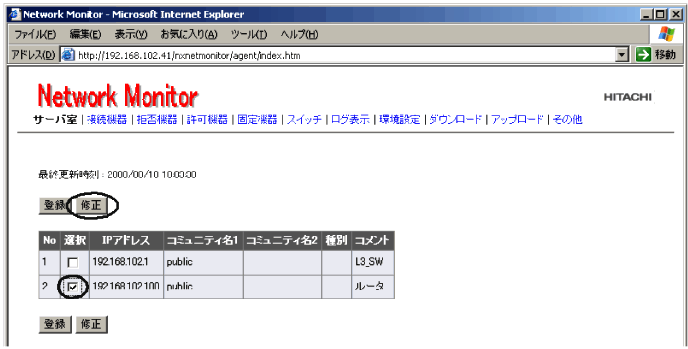

1. スイッチ画面で修正したいスイッチをチェックして，「修正」ボタンをクリックします。

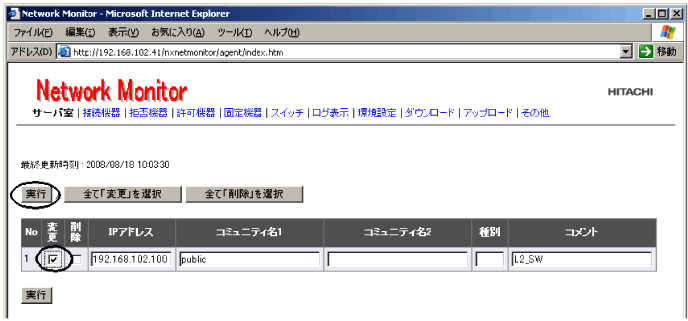

2. 設定内容を修正し，変更項目にチェックを付け，「実行」ボタンをクリックします。

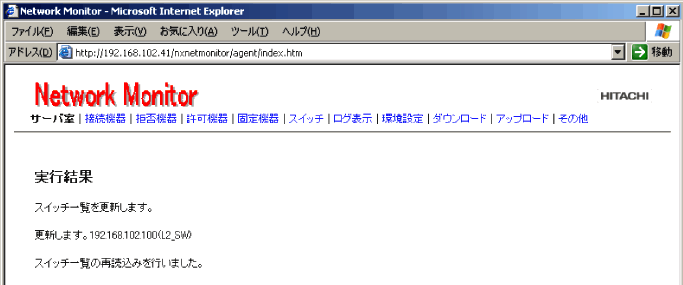

3. スイッチ情報が更新されます。




（注）JP1/NETM/Network Monitorが参照するスイッチのMIB情報

JP1/NETM/Network Monitorは，スイッチに接続された不正機器の接続位置を特定するために，以下のMIB情報を参照します。不正機器の位置特定を行うためには，JP1/NETM/Network Monitorに登録するスイッチで表6-4で示す標準MIB情報をRFC準拠でサポートしている必要があります。

表6-4　JP1/NETM/Network Monitorが参照するスイッチのMIB情報

No	グループ名	オブジェクト識別子	説明
1	dot1dBaseグループ	dot1dBaseBridgeAddress	ブリッジのMACアドレス
2		dot1dBasePortIfIndex	このポートに対応するインタフェースがMIB-IIに定義されたオブジェクトのインスタンスの値。
3	dot1dTpグループ	dot1dTpFdbEntry	フィルタリング情報を持つユニキャストMACアドレス情報
4	interfacesグループ	ifTable	インタフェースの管理テーブル。
5	ipAddrTableグループ	ipAddrTable	このエンティティのIPアドレスに関連するアドレッシング情報のテーブル（IPアドレス別のアドレス情報テーブル）。
