部署ごとの統計データのグラフ表示は，統計データ一覧画面から表示します。

部署ごとの統計データをグラフ表示する手順を次に示します。

1. AIMの初期画面の業務メニューから「クライアントセキュリティ管理」−「統計データ」を選択する。
   統計データ表示条件入力画面が表示されます。

2. 統計データ表示条件入力画面で，検索条件を指定する。
   各項目に検索条件を指定します。なお，各項目の指定内容については表10-9を参照してください。

3. ［検索］ボタンをクリックする。
   統計データ一覧画面が表示されます。集計観点に指定した項目が「対策率」，「評価点」，または「ユーザ定義の判定項目名」かによって表示される項目が異なります。
   集計観点に「対策率」を指定した場合の統計データ一覧画面を次に示します。

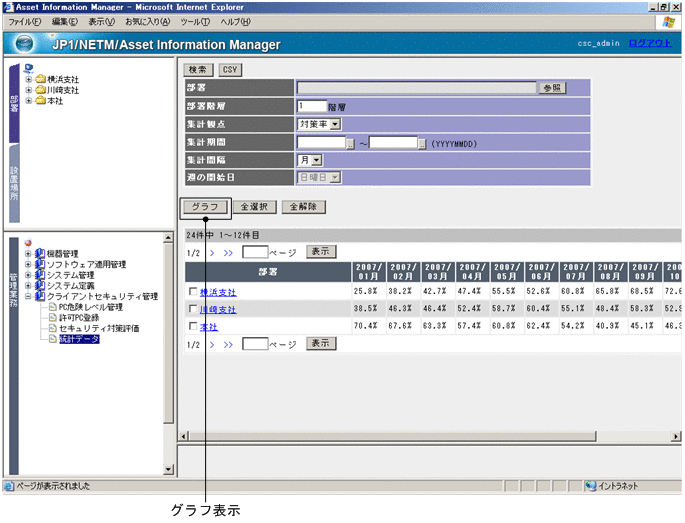

   図10-26　統計データ一覧画面（対策率）



4. グラフ表示する部署を選択する。
   グラフ表示する部署のチェックボックスをオンにします。現在表示しているページのすべての部署を選択する場合は［全選択］ボタンをクリックしてください。また，現在表示しているすべての選択をクリアする場合は［全解除］ボタンをクリックしてください。

5. ［グラフ］ボタンをクリックする。
   統計データグラフ表示画面が表示されます。集計観点に指定した項目が「対策率」，「評価点」，または「ユーザ定義の判定項目名」かによって表示される項目が異なります。
   集計観点に「対策率」を指定した場合の統計データグラフ表示画面を次に示します。

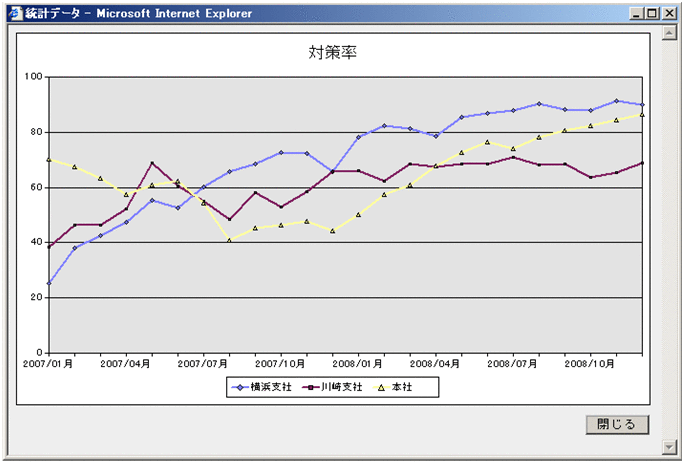

   図10-27　統計データグラフ表示画面（対策率）



   集計観点に「評価点」を指定した場合の統計データグラフ表示画面を次に示します。


   図10-28　統計データグラフ表示画面（評価点）



   集計観点に「ユーザ定義の判定項目名」を指定した場合の統計データグラフ表示画面を次に示します。

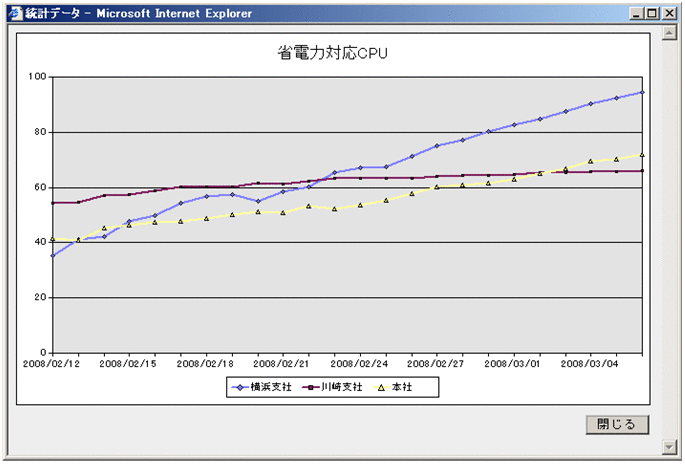

   図10-29　統計データグラフ表示画面（ユーザ定義の対策率）



   統計データグラフ表示画面に表示される内容を次の表に示します。


   表10-14　統計データグラフ表示画面に表示される内容

   項番	項目	内容
   1	タイトル	集計観点に応じて「対策率」，「評価点」，または「ユーザ定義の判定項目名」が表示されます。
   2	数値（縦軸）	集計観点に応じて対策率（%），評価点（点），またはユーザ定義の対策率（%）になります。
   3	日付（横軸）	集計間隔に応じて月単位，週単位，または日単位になります。
   4	凡例	グラフに対応する部署の名称が表示されます。

判定項目ごとの対策率のグラフ表示は，統計データ詳細画面から表示します。

判定項目ごとの対策率をグラフ表示する手順を次に示します。

1. AIMの初期画面の業務メニューから「クライアントセキュリティ管理」−「統計データ」を選択する。
   統計データ表示条件入力画面が表示されます。

2. 統計データ表示条件入力画面で，検索条件を指定する。
   統計データ表示条件入力画面の項目に，検索条件を指定します。集計観点には「対策率」を指定してください。なお，各項目の指定内容については表10-9を参照してください。

3. ［検索］ボタンをクリックする。
   統計データ一覧画面が表示されます。

4. 部署の名称のアンカーをクリックする。
   統計データ詳細画面が表示されます。

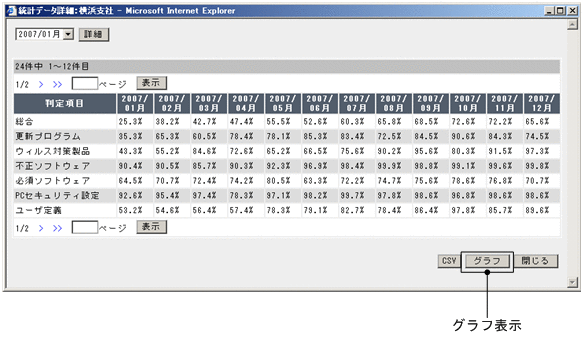

   図10-30　統計データ詳細画面



5. ［グラフ］ボタンをクリックする。
   統計データ詳細グラフ表示画面が表示されます。

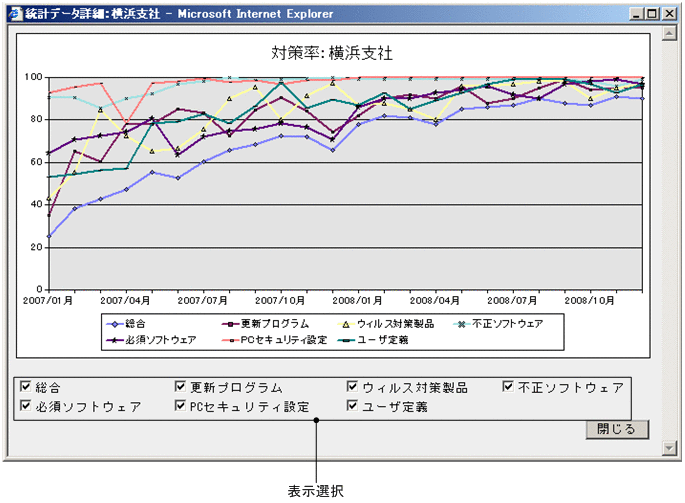

   図10-31　統計データ詳細グラフ表示画面



   統計データ詳細グラフ表示画面に表示される内容を次の表に示します。


   表10-15　統計データ詳細グラフ表示画面に表示される内容

   項番	項目	内容
   1	タイトル	「対策率：」のあとに部署の名称が表示されます。
   2	数値（縦軸）	対策率（%）になります。
   3	日付（横軸）	集計間隔に応じて月単位，週単位，または日単位になります。
   4	凡例	グラフに対応する判定項目が表示されます。
   5	表示選択	グラフ表示する判定項目を選択します。
