ツリーエリアの各要素について説明します。

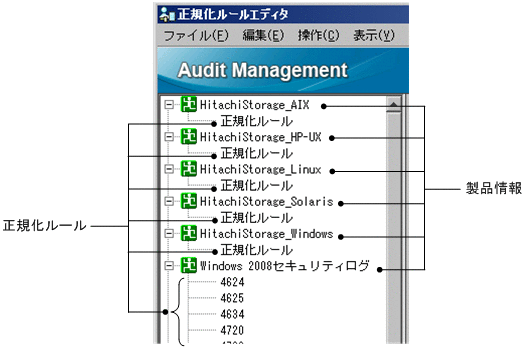

図5-4　画面のツリーエリア

「製品情報」

定義した製品情報の名称が表示されます。

製品情報を選択して右クリックするとメニューが表示され，その製品情報の編集，削除，正規化ルールの追加，リリース許可，リリース解除許可などの操作ができます。また，ツリーエリアの余白部分で右クリックすると，製品情報を新たに追加するメニューが表示されます。

製品情報の隣にあるアイコンは，正規化ルールの定義の状態を示します。

正規化ルールの定義の状態は，製品情報の下に定義する正規化ルールに対して，どのような操作ができるのかを表します。正規化ルールの定義の状態には，次に示す種類があります。

表5-1　正規化ルールの定義の状態とアイコン

項番	正規化ルールの定義の状態		製品情報のアイコン	アイコンの意味
1	「編集」状態	完了 （正規化ルールが一つも定義されていない状態，または定義が完了している状態）		製品情報，または正規化ルールを新規に定義したり，編集したり，削除したりできる状態を意味します。
2		未完了 （正規化ルールの定義が未完了で，一時的に保存している状態）
3	「リリース許可」状態			製品情報，および正規化ルールの定義が終わって，監査ログへの変換で使用してもよい状態（「リリース」状態）にする前に，いったんリリースを許可している状態を意味します。 「リリース許可」状態の時は，製品情報および正規化ルールを新規に定義したり，編集したり，削除したりできません。
4	「リリース」状態			正規化ルールの定義が，監査ログへの変換で使用されている状態を意味します。 「リリース」状態の時は，製品情報を削除できません。
5	「リリース編集」状態	完了 （正規化ルールが一つも定義されていない状態，または定義が完了している状態）		「リリース」状態の定義情報を，リリースと並行して編集している状態を意味します。 「リリース編集」の状態の時は，製品情報を削除できません。
6		未完了 （正規化ルールの定義が未完了で，一時的に保存している状態）
7	「リリース解除許可」状態			リリース中の製品情報のリリースを解除する前に，いったんリリースの解除を許可している状態を意味します。 「リリース解除許可」状態の時は，製品情報および正規化ルールを作成したり，編集したり，削除したりできません。

　

正規化ルールに対して実施する操作に応じて，正規化ルールの定義の状態を変更する必要があります。例えば，正規化ルールの定義が完了したら，監査ログフォーマットへの変換で正規化ルールを使用するために，「編集」状態から「リリース」状態に変更する必要があります。

正規化ルールの定義の状態を変更する操作方法を次に示します。

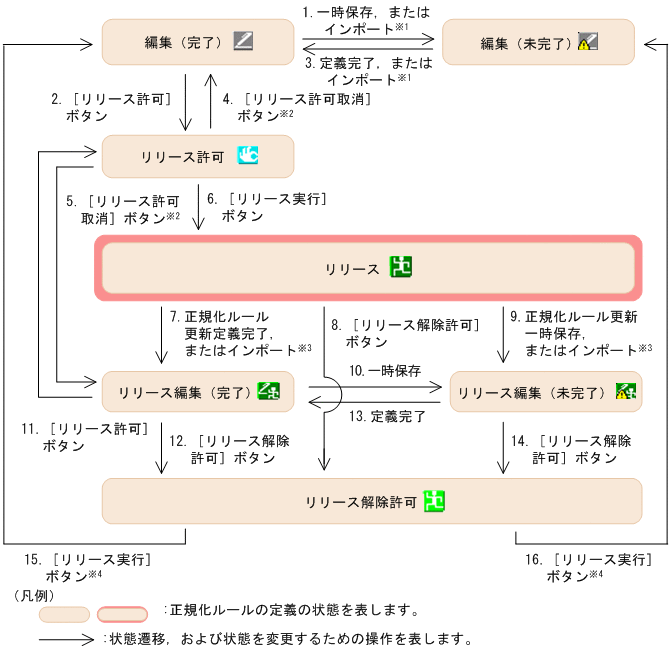

図5-5　正規化ルールの定義の状態を変更する操作と状態の遷移

注※1

「編集（未完了）」状態の定義に，定義が完了している定義をインポートすると「編集（完了）」状態になり，「編集（完了）」状態の定義に，未完了の定義をインポートすると「編集（未完了）」状態になります。

注※2

「リリース許可」状態になる前の状態が「編集(完了)」状態だった場合は，「編集（完了）」状態になります。

「リリース許可」状態になる前の状態が「リリース編集（完了）」状態だった場合は，「リリース編集（完了）」状態になります。

注※3

「リリース」状態の定義に，定義が完了している定義をインポートすると「リリース編集（完了）」状態になり，未完了の定義をインポートすると「リリース編集（未完了）」状態になります。

注※4

「リリース解除許可」状態になる前の状態が「リリース編集(完了)」状態だった場合は，「編集（完了）」状態になります。

「リリース解除許可」状態になる前の状態が「リリース編集（未完了）」状態だった場合は，「編集（未完了）」状態になります。

　

図中の各操作について，次の表で詳細を説明します。なお，表の項番は図中の番号に対応しています。

表5-2　正規化ルールの定義の状態を変更する操作一覧

項番	変更前の状態	変更後の状態	操作の説明
1	編集（完了）	編集（未完了）	正規化ルールの定義が未完了のまま一時保存する。または，未完了の定義をインポートする。
2		リリース許可	［リリース許可］ボタン または ［操作］−［リリース許可］
3	編集（未完了）	編集（完了）	正規化ルールの定義が完了する。または，定義が完了している定義をインポートする。
4	リリース許可	編集（完了）	［リリース許可取消］ボタン または ［操作］−［リリース許可取消］
5		リリース編集（完了）	［リリース許可取消］ボタン または ［操作］−［リリース許可取消］
6		リリース	［リリース実行］ボタン または ［操作］−［リリース実行］
7	リリース	リリース編集（完了）	リリース中の正規化ルールを更新し，定義が完了する。または，定義が完了している定義をインポートする。
8		リリース解除許可	［リリース解除許可］ボタン または ［操作］−［リリース解除許可］
9		リリース編集 （未完了）	リリース中の正規化ルールを更新し，正規化ルールの定義が未完了のまま一時保存する。または，未完了の定義をインポートする。
10	リリース編集 （完了）	リリース編集 （未完了）	正規化ルールの定義が未完了のまま一時保存する。
11		リリース許可	［リリース許可］ボタン または ［操作］−［リリース許可］
12		リリース解除許可	［リリース解除許可］ボタン または ［操作］−［リリース解除許可］
13	リリース編集 （未完了）	リリース編集 （完了）	正規化ルールの定義が完了する。
14		リリース解除許可	［リリース解除許可］ボタン または ［操作］−［リリース解除許可］
15	リリース解除許可	編集（完了）	［リリース実行］ または ［操作］−［リリース実行］
16		編集（未完了）	［リリース実行］ボタン または ［操作］−［リリース実行］

「正規化ルール」

定義した正規化ルールが，製品情報ごとに表示されます。

正規化ルールを選択して右クリックするとメニューが表示され，その正規化ルールを編集したり削除したりできます。

正規化ルールの定義を未完了で一時保存した場合，正規化ルールの隣にが表示されます。

図5-6　正規化ルールの隣に未完了のアイコンが表示されたツリーエリア
