システム構成

JP1/AJS3 - User Job Operationは次のコンポーネントで構成されています。

JP1/AJS3 - User Job Operation/Server（Server）: JP1/AJS3 - User Job Operationを管理するコンポーネントです。Definerで定義した情報を管理したり，DefinerやClientで発行された公開ジョブネットの操作要求の処理をJP1/AJS3に依頼したりします。

JP1/AJS3 - User Job Operation/Definer（Definer）: JP1/AJS3 - User Job Operationの管理者向けコンポーネントです。Clientを使用するユーザーや公開ジョブネットを定義するためのGUIです。

JP1/AJS3 - User Job Operation/Client（Client）: JP1/AJS3 - User Job Operationの業務担当者向けコンポーネントです。Definerで操作が許可された公開ジョブネットを実行したり監視したりするためのGUIです。

JP1/AJS3 - User Job Operationは次の図のようなシステム構成で運用します。

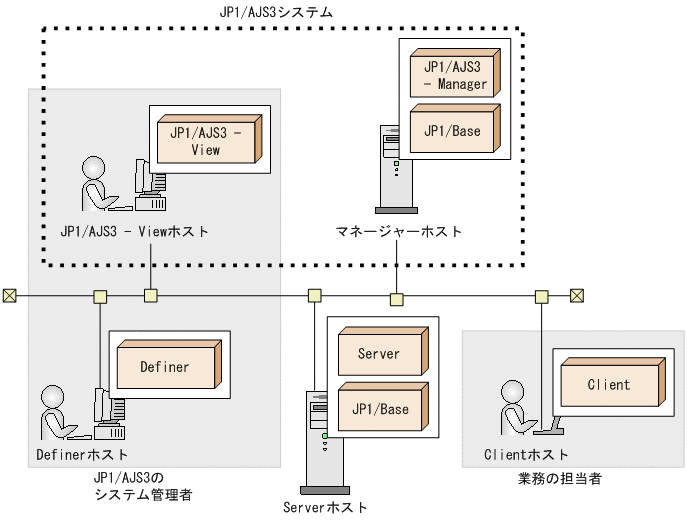

図1-5　JP1/AJS3 - User Job Operationのシステム構成

[図データ]

なお，DefinerをJP1/AJS3 - Viewと同じホストで運用したり，ServerをJP1/AJS3 - Managerと同じホストで運用したりといったシステム構成にもできます。詳細については「3.4.1 ホストの構成について検討する」を参照してください。
