7.4.18　［入力プロパティマッピング］ダイアログボックス

［入力プロパティマッピング］ダイアログボックスは，入力プロパティにマッピングパラメータを設定するための画面です。［入力プロパティマッピング］ダイアログボックスは，［ステップ作成］ダイアログボックスまたは［ステップ編集］ダイアログボックスで，［入力プロパティ一覧］の［編集］ボタンをクリックすると，表示されます。

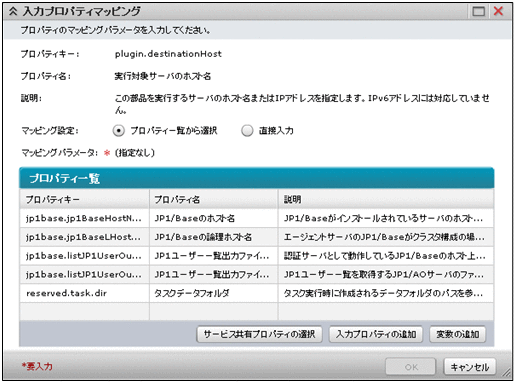

図7‒51　［入力プロパティマッピング］ダイアログボックス

表示項目について説明します。

プロパティキー

入力プロパティのプロパティキーが表示されます。

プロパティ名

入力プロパティの名称が表示されます。

説明

入力プロパティの説明が表示されます。

［マッピング設定］ラジオボタン

マッピングパラメータの指定方法を選択します。［マッピング設定］ラジオボタンは，編集対象のプロパティによっては表示されない場合があります。

• プロパティ一覧から選択

  マッピングパラメータとして設定するサービスプロパティを一覧から選択します。このラジオボタンを選択すると，［プロパティ一覧］が表示されます。

• 直接入力

  入力プロパティの値を直接入力して指定します。このラジオボタンを選択すると，［マッピングパラメータ］テキストボックスが表示されます。

マッピングパラメータ

画面の表示状態によって，マッピングパラメータの指定方法が異なります。指定方法は次のとおりです。

• ［プロパティ一覧］が表示されている場合

  マッピングパラメータとして設定するサービスプロパティを［プロパティ一覧］から選択します。選択したサービスプロパティのプロパティキーが表示されます。

• ［マッピングパラメータ］テキストボックスが表示されている場合（［マッピング設定］ラジオボタンが表示されている場合）

  マッピングパラメータを直接入力します。1,024文字まで入力できます。

• ［マッピングパラメータ］テキストボックスが表示されている場合（［マッピング設定］ラジオボタンが表示されていない場合）

  マッピングパラメータを直接入力します。入力プロパティに設定された最小値から最大値までの整数を入力します。

• ［マッピングパラメータ］リストボックスが表示されている場合

  マッピングパラメータをリストボックスから選択します。

プロパティ一覧

入力プロパティにマッピングするためのサービスプロパティ一覧が表示されます。サービスプロパティをクリックすると，マッピングパラメータとして表示されます。［プロパティ一覧］は，［マッピング設定］ラジオボタンで［プロパティ一覧から選択］を選択した場合に表示されます。表示項目のタイトルをクリックすると，昇順，または降順でソートできます。

表7‒33　プロパティ一覧の表示項目（［入力プロパティマッピング］ダイアログボックス）

表示項目	説明
プロパティキー	プロパティキーが表示されます。
プロパティ名	プロパティの名称が表示されます。
説明	プロパティの説明が表示されます。

［サービス共有プロパティの選択］ボタン

サービス共有プロパティを入力プロパティとして追加できます。クリックすると，［サービス共有プロパティ選択］ダイアログボックスが表示されます。

［入力プロパティの追加］ボタン

入力プロパティを追加できます。クリックすると，［サービスの入力プロパティ作成］ダイアログボックスが表示されます。

［変数の追加］ボタン

変数を追加できます。クリックすると，［変数作成］ダイアログボックスが表示されます。

［OK］ボタン

クリックすると，入力プロパティのマッピングパラメータが設定されます。

［キャンセル］ボタン

クリックすると，［入力プロパティマッピング］ダイアログボックスが閉じます。
