7.4 サービステンプレートエディタ編集ビュー

サービステンプレートエディタ編集ビューは，既存のサービステンプレートを編集したり，新規サービステンプレートを作成したりするための画面です。

サービステンプレートエディタ編集ビューは，次の操作によって［エディタ］画面の右ペインに表示されます。

［サービステンプレート一覧］ダイアログボックスで［編集］ボタンをクリックする
［サービステンプレート作成］ダイアログボックスまたは［サービステンプレート複製］ダイアログボックスで［保存］ボタンをクリックする
サービステンプレートデバッグビューで［デバッグ終了］ボタンをクリックする

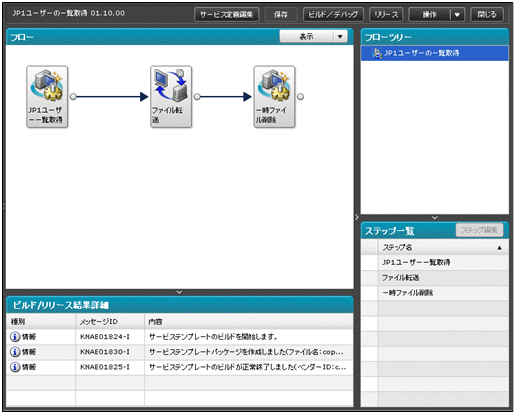

図7-30 サービステンプレートエディタ編集ビュー

[図]

表示項目について説明します。

［サービス定義編集］ボタン: サービスの定義情報を編集できます。クリックすると，［サービス定義編集］ダイアログボックスが表示されます。

［保存］ボタン: クリックすると，変更した内容が反映されます。

［ビルド／デバッグ］ボタン: サービステンプレートのビルド，およびデバッグ実行ができます。クリックすると，サービステンプレートをビルドするかどうか確認するメッセージダイアログボックスが表示され，［OK］ボタンをクリックすると，ビルドが開始されます。ビルドの実行結果は，［ビルド/リリース結果］ダイアログボックスおよび［ビルド/リリース結果詳細］ビューに表示されます。

［リリース］ボタン: サービステンプレートをリリースできます。クリックすると，サービステンプレートをリリースするかどうか確認するメッセージダイアログボックスが表示され，［OK］ボタンをクリックすると，リリースが開始されます。リリースの実行結果は，［ビルド/リリース結果］ダイアログボックスおよび［ビルド/リリース結果詳細］ビューに表示されます。

［操作］リストボックス

サービステンプレートに対して実行する操作を指定します。

参照
ほかのサービステンプレートの定義情報を参照できます。選択すると，［サービステンプレート一覧］ダイアログボックスが表示されます。
リソース設定
サービスリソースファイルを設定できます。選択すると，［サービスリソース設定］ダイアログボックスが表示されます。

［閉じる］ボタン: クリックすると，［サービステンプレートエディタホーム］ビューが表示されます。

［フロー］ビュー

ステップの実行順序が表示されます。［部品］ビューから部品をドラッグ&ドロップすると，［ステップ作成］ダイアログボックスが表示され，ステップを追加できます。階層フロー部品または繰り返し実行部品を使用するステップをダブルクリックすると，その配下のフローが表示されます。それ以外のステップアイコンをダブルクリックすると，［ステップ編集］ダイアログボックスが表示されます。ステップアイコンは複数選択できます。また，マッピングパラメータの設定が必須の入力プロパティに対して，マッピングパラメータの値が入力されていない場合，ステップアイコンに [図]

が表示されます。

［表示］リストボックス: ［フロー］ビューの表示倍率を選択します。倍率は「25％」「50％」「75％」または「100％」から選択できます。

ステップアイコンを右クリックすると，次の操作を選択できます。

編集
選択すると，［ステップ編集］ダイアログボックスが表示されます。
切り取り
選択すると，ステップおよび関連線を切り取れます。
コピー
選択すると，ステップおよび関連線をコピーできます。
削除
選択すると，ステップおよび関連線を削除できます。

ステップアイコン以外の場所を右クリックすると，次の操作を選択できます。

貼り付け
選択すると，切り取りまたはコピーしたステップおよび関連線を貼り付けられます。
すべて選択
選択すると，表示されているステップおよび関連線がすべて選択されます。階層フロー部品または繰り返し実行部品を使用するステップを含む場合，その配下のステップおよび関連線も選択されます。

［フローツリー］ビュー: サービステンプレートのフロー名が階層表示されます。フロー名をクリックすると，その配下のフローが［フロー］ビューに表示されます。また，マッピングパラメータの設定が必須の入力プロパティに対して，マッピングパラメータの値が入力されていないステップをフローに含む場合，が表示されます。

［ビルド/リリース結果詳細］ビュー

ビルドまたはリリース時に出力されたメッセージの一覧が表示されます。

表7-18 ［ビルド/リリース結果詳細］ビューの表示項目（サービステンプレートエディタ編集ビュー）

表示項目	説明
種別	メッセージの種別が表示されます。エラービルドまたはリリース時に出力されるエラーメッセージです。警告ビルドまたはリリース時に出力される警告メッセージです。情報ビルドまたはリリース時に出力される情報メッセージです。
メッセージID	メッセージIDが表示されます。
内容	メッセージの内容が表示されます。

［ステップ一覧］ビュー

サービステンプレートのステップ一覧が表示されます。ステップを選択すると，［フロー］ビューのステップアイコンも選択されます。ステップは複数選択できます。表示項目のタイトルをクリックすると，昇順，または降順でソートできます。

［ステップ編集］ボタン: 選択したステップを編集できます。クリックすると，［ステップ編集］ダイアログボックスが表示されます。

表7-19 ［ステップ一覧］ビューの表示項目（サービステンプレートエディタ編集ビュー）

表示項目	説明
入力警告アイコン	マッピングパラメータの設定が必須の入力プロパティに対して，マッピングパラメータの値が入力されていない場合，が表示されます。
ステップ名	ステップの名称が表示されます。

この節の構成: 7.4.1 ［サービスリソース設定］ダイアログボックス; 7.4.2 ［ビルド/リリース結果］ダイアログボックス; 7.4.3 ［デバッグ実行］ダイアログボックス; 7.4.4 ［サービス定義編集］ダイアログボックス; 7.4.5 ［プロパティグループ作成］ダイアログボックス; 7.4.6 ［プロパティグループ編集］ダイアログボックス; 7.4.7 ［サービス共有プロパティ選択］ダイアログボックス; 7.4.8 ［サービスの入力プロパティ作成］ダイアログボックス; 7.4.9 ［サービスの入力プロパティ編集］ダイアログボックス; 7.4.10 ［サービスの出力プロパティ作成］ダイアログボックス; 7.4.11 ［サービスの出力プロパティ編集］ダイアログボックス; 7.4.12 ［変数作成］ダイアログボックス; 7.4.13 ［変数編集］ダイアログボックス; 7.4.14 ［ステップ作成］ダイアログボックス; 7.4.15 ［ステップ編集］ダイアログボックス; 7.4.16 ［入力プロパティマッピング］ダイアログボックス; 7.4.17 ［出力プロパティマッピング］ダイアログボックス
