7.2.11 ［部品の出力プロパティ編集］ダイアログボックス

［部品の出力プロパティ編集］ダイアログボックスは，部品に定義されている出力プロパティを編集するための画面です。［部品の出力プロパティ編集］ダイアログボックスは，［部品作成］ダイアログボックスまたは［部品編集］ダイアログボックスで，［出力プロパティ一覧］の［編集］ボタンをクリックすると表示されます。

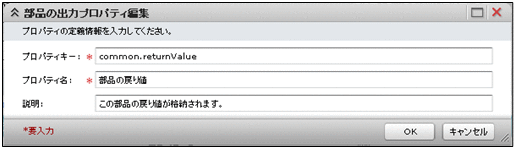

図7-13 ［部品の出力プロパティ編集］ダイアログボックス

表示項目について説明します。

［プロパティキー］テキストボックス

プロパティキーを入力します。128文字まで入力できます。

［プロパティ名］テキストボックス

プロパティの名称を入力します。128文字まで入力できます。

［説明］テキストボックス

プロパティの説明を入力します。256文字まで入力できます。

［OK］ボタン

クリックすると，変更した内容が反映されます。

［キャンセル］ボタン

クリックすると，［部品の出力プロパティ編集］ダイアログボックスが閉じます。
