1.3.2　［イベントモニター］画面

監視エージェントのイベント情報を表示する画面です。この画面は，［メイン］画面のメニューバーフレームで［イベントモニター］メニューを選択すると表示されます。［イベントモニター］画面には，次の2つのタブがあります。

それぞれのタブについて説明します。

〈この項の構成〉

(1)　［レポートの表示］タブ

監視エージェントで発生したイベント情報を表示する画面です。［レポートの表示設定］タブ（［イベントモニターの設定］画面）で，イベント表示の対象とするエージェントや最大表示件数などの表示条件を設定できます。

［イベントモニター］画面（［レポートの表示］タブ）を次の図に示します。

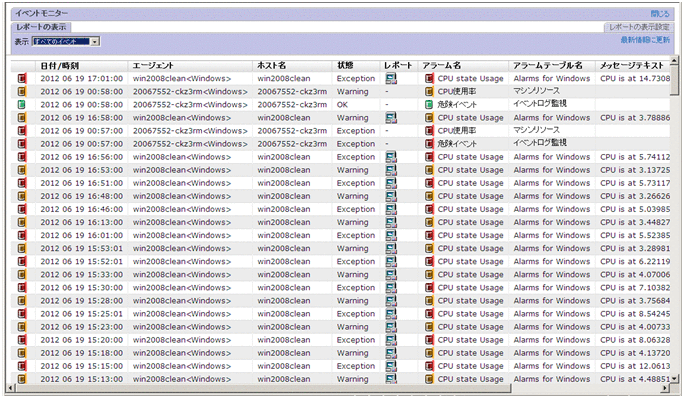

図1‒4　［イベントモニター］画面（［レポートの表示］タブ）

[図データ]

表示項目について説明します。

［表示］

テーブルフレームに表示させるイベントの種類をプルダウンメニューから選択できます。選択できるイベントの種類を次に示します。

  • ［すべてのイベント］

  • ［エージェントイベント］

  • ［アラームイベント］

  • ［ヘルスチェックイベント］

  • ［ヘルスチェック状態］

デフォルトは，「すべてのイベント」です。なお，「ヘルスチェック状態」を選択した場合は，アイコン，エージェント，ホスト名および状態だけが表示されます。

［最新情報に更新］

テーブルフレームの表示情報を最新の状態にします。

テーブルフレーム

［表示］で選択したイベントが一覧表示されます。

テーブルフレームの表示項目について，次に示します。

イベントアイコン

イベントの状態を示すアイコンが表示されます。［表示］で選択するイベントの種類ごとに，アイコンが示す状態を次に示します。

  • エージェントイベント

    エージェントの状態を示すイベントです。アラームテーブルをバインドしているエージェントの状態が変化したときに発行されます。

    アイコンの意味は次のとおりです。PFM - AgentまたはPFM - RMの種類によって異なります。

    [図データ]：正常状態，未起動状態（状態不明）

    [図データ]：警告状態

    [図データ]：異常状態

    [図データ]：監視の一時停止

    監視の再開時は，そのときのエージェントのアラーム状態に応じたアイコンが表示されます。

    注意

    ・アラームの定義で［常にアラーム通知する］を選択している場合は，エージェントの状態変更を監視しないため，エージェントイベントは発行されません。

    ・監視一時停止中のホストにエージェントを追加または削除した場合は，正常状態のアイコンでイベントが表示されますが，実際の状態は監視一時停止中です。正しい状態はナビゲーションフレームのアイコンで確認できます。

  • アラームイベント

    イベントの状態がアイコンで表示されます。警告や異常のしきい値に達すると発行されます。［レコードのインスタンスごとの状態変化］の設定内容によって，表示されるイベントの状態が次のように異なります。

    ［レコードのインスタンスごとの状態変化］を設定している場合

    アラームイベントが発生したレコードのインスタンスの状態がアイコンで表示されます。

    ［レコードのインスタンスごとの状態変化］を設定していない場合

    アラームイベントが発生したアラームの状態がアイコンで表示されます。

    [図データ]（緑色）：正常イベント

    [図データ]（黄色）：警告イベント

    [図データ]（赤色）：異常イベント

    [図データ]※：異常または警告イベント

    注※　アラームの定義で「常にアラーム通知する」を選択時だけ表示。

  • ヘルスチェックイベントまたはヘルスチェック状態

    ヘルスチェック状態の変化を契機に発行されるイベントです。アイコンと意味は次のとおりです。

    [図データ]：非対応

    [図データ]：動作中

    [図データ]：監視一時停止中

    [図データ]：縮退稼働

    [図データ]：サービス停止

    [図データ]：状態不明

    [図データ]：ホスト停止

    ヘルスチェック状態の詳細については，マニュアル「JP1/Performance Management 運用ガイド」の，Performance Managementの障害検知について説明している章を参照してください。

インスタンスごとの状態変化を通知しているアラームでの表示例

インスタンスごとに状態変化を通知している場合，イベントモニターに表示されるアラームイベントのアイコンとアラーム名のアイコンは区別されて表示されます。インスタンスごとに状態変化を通知している場合に，アイコンが示す状態を次に示します。

  • アラームイベントのアイコン

    インスタンスの状態を表します。

  • アラーム名のアイコン

    アラームの状態を表します。

複数インスタンスレコードで，レコードのインスタンス1（Disk C:），レコードのインスタンス2（Disk E:）がある場合の表示例を説明します。

現時点でレコードのインスタンス1（Disk C:）は異常状態となり，アラームが発生しています。この状態から，レコードのインスタンス2（Disk E:）が警告イベントを発生した場合の［イベントモニター］画面（［レポートの表示］タブ）の表示例を次の図に示します。

図1‒5　インスタンスごとに状態変化を通知している場合の表示例

[図データ]

インスタンス2（Disk E:）は警告状態のため，アラームイベントのアイコンは黄色となり，［状態］には警告イベントが表示されています。

それぞれのアラームの状態を次に示します。

レコードのインスタンス1（Disk C:）：異常状態

レコードのインスタンス2（Disk E:）：警告状態

このため，重要度が高い異常状態にあるレコードのインスタンス1（Disk C:）の，アラーム名のアイコンは赤色となります。

［日付/時刻］

イベント発生元であるエージェントのシステム時刻がロケールに対応した形式で表示されます。詳細については，マニュアル「JP1/Performance Management 設計・構築ガイド」の，インストールとセットアップについて説明している章を参照してください。

［エージェント］

イベント発生元である監視エージェントのサービスIDが表示されます。

［ホスト名］

イベント発生元である監視エージェントのホスト名が表示されます。リモートエージェントの場合は監視対象ホスト名が表示されます。グループエージェントの場合はプライマリーホスト名が表示されます。

［状態］

発生したイベントの種類が表示されます。表示されるイベントの種類を次に示します。

エージェントイベントおよびアラームイベントの場合

  • OK：正常イベント

  • Exception：異常イベント

  • Warning：警告イベント

  • Inactive：未起動または状態不明のイベント

  • Suspended：監視の一時停止イベント

  • Resumed：監視の再開イベント

ヘルスチェックイベントの場合

  • Not Supported：非対応

  • Running：動作中

  • Incomplete：縮退稼働

  • Stopped：サービス停止

  • Unconfirmed：状態不明

  • Host Not Available：ホスト停止

［レポート］

発生したイベントに関連づけられているレポートの有無が表示されます。レポートありの場合，レポートアイコンをクリックすると，関連レポートが表示されます。表示の意味を次に示します。なお，アイコンは，PFM - AgentまたはPFM - RMによって異なります。

  • n/a：レポートなし（エージェントイベント，ヘルスチェックイベント）

  • −：レポートなし（アラームイベント）

  • [図データ]：レポートあり（Windows）

  • [図データ]：レポートあり（UNIX）

［アラーム名］

アラームの状態を示すアイコン＋イベントが発生したアラーム名が表示されます。エージェントイベントおよびヘルスチェックイベントの場合は，「n/a」と表示されます。

また，アラーム名のアラームアイコンをクリックすると，アラームの［プロパティ］画面が表示され，アラームの定義内容を確認できます。

[図データ]（緑色）：正常状態

[図データ]（黄色）：警告状態

[図データ]（赤色）：異常状態

[図データ]※：異常または警告状態

注※　アラームの定義で「常にアラーム通知する」を選択時だけ表示。

［アラームテーブル名］

イベントが発生したアラームが属するアラームテーブル名が表示されます。エージェントイベントおよびヘルスチェックイベントの場合は，「n/a」と表示されます。

［メッセージテキスト］

監視エージェントが出力したメッセージまたは［アラーム階層］画面の［新規アラーム］メソッドで定義したメッセージが表示されます。表示される主なメッセージを次に示します。

エージェントイベントの場合

  • Startup：PFM - AgentまたはPFM - RMが起動した

  • Shutdown：PFM - AgentまたはPFM - RMが停止した

  • State change：PFM - AgentまたはPFM - RMの状態が変更した

  • State change(Unconfirmed)：PFM - Managerがエージェントのアラームステータスの確認に失敗したが，受信したアラームイベントからPFM - AgentまたはPFM - RMの状態を推定した

  • State information：PFM - Managerがエージェントのアラームステータスを正しく確認した

  • State information(Unconfirmed)：PFM - Managerがエージェントのアラームステータスを確認できなかった

  • Heartbeat timeout：Agent CollectorまたはRemote Monitor Collectorサービスがビジー状態または停止状態になった

  • Heartbeat detected：Agent CollectorまたはRemote Monitor Collectorサービスがビジー状態または停止状態から回復した

  • Monitored System Unavailable：監視対象システムが停止しているなどの要因で稼働情報の収集が行えなくなった

  • Monitored System Available：監視対象システムが停止しているなどの要因で稼働情報の収集が行えない状態から回復した

  • Suspend：監視を一時停止した

  • Resume：監視を再開した

また，上記以外にKAVから始まるメッセージが表示されることがあります。

「Heartbeat timeout」が表示された場合は，PFM - AgentまたはPFM - RMの状態を確認してください。KAVから始まるメッセージが表示された場合は，各PFM - AgentまたはPFM - RMマニュアルの，メッセージについて説明している章を参照してください。それ以外のメッセージは，異常を示すエラーメッセージではないため，対処は不要です。

アラームイベントの場合

  • Alarm cleared：PFM - AgentまたはPFM - RMが異常または警告の状態で，アラームのバインドを解除したり（アラームが発生しているアラームテーブルをGUIからインポートした場合も該当），PFM - AgentまたはPFM - RMを停止したりした

  • Alarm expired：現在時刻がアラーム評価時間外となった

  • Heartbeat timeout：Agent CollectorまたはRemote Monitor Collectorサービスがビジー状態または停止状態になった

  • Heartbeat detected：Agent CollectorまたはRemote Monitor Collectorサービスがビジー状態または停止状態から回復した

  • Alarm updated/deleted，Alarm deactivated

    [Alarm updated/deleted][Alarm deactivated]はPFM - Web Consoleの動作環境を設定する初期設定ファイル（config.xml）の項目alarmCompatibleModeの設定によってメッセージの意味が異なります。

    alarmCompatibleModeについては，「付録E　初期設定ファイル（config.xml）」を参照してください。

    alarmCompatibleModeがないとき

    ・Alarm updated/deleted：アラーム定義を更新または削除した

    ・Alarm deactivated：非アクティブ状態になった

    alarmCompatibleModeがtrueのとき

    ・Alarm updated/deleted：アラーム定義を削除した

    ・Alarm deactivated：非アクティブ状態になった，またはアラームが更新され，前回アラームの状態が初期化された

    alarmCompatibleModeがfalseのとき

    PFM - Managerのバージョンによってメッセージの意味が異なります。

    PFM - Managerが09-10-19以降の場合

    ・Alarm updated/deleted：アラーム定義を削除した

    ・Alarm deactivated：非アクティブ状態になった，またはアラームが更新され，前回アラームの状態が初期化された

    PFM - Managerが09-10-19未満のとき

    ・Alarm updated/deleted：アラーム定義を更新または削除した

    ・Alarm deactivated：非アクティブ状態になった

  • State changed(No instance data)：インスタンス状態が変化したときに発行するイベント。状態が変わったインスタンスのデータがない

なお，複数インスタンスレコードでは，次の動作になります。

  • 対象インスタンスのうち1つでも異常域や警告域の値が検知された場合

    アラーム定義時に設定されたユーザー定義メッセージが［メッセージテキスト］に表示されます。また，メッセージテキストにパフォーマンスデータの測定値を表示するように設定している場合は，しきい値を超えたことが検知されたインスタンスの値が設定されます。

  • 異常または警告から正常に状態が戻る場合

    アラーム正常回復時の測定値出力機能が有効の場合，アラーム定義時に設定されたユーザー定義メッセージが［メッセージテキスト］に表示されます。また，［メッセージテキスト］にパフォーマンスデータの測定値を表示するように設定している場合は，最後に異常または警告のアラームが発行されたときに発行の要因となったインスタンスの現在の測定値が設定されます。

    アラーム正常回復時の測定値出力機能が無効の場合，正常イベントは発行されますが，すべてのインスタンスの値が正常域となり，イベント発行要因となる値が特定されないため，［メッセージテキスト］には何も表示されません。

    アラーム正常回復時の測定値出力機能の詳細については，マニュアル「JP1/Performance Management 運用ガイド」の，アラームによる稼働監視について説明している章を参照してください。

また，アラームテーブルにアラームを複数定義し，かつ，そのアラームテーブルをエージェントにバインドしている場合，エージェントイベントが発行されるかどうかは，複数のアラームの状態が統合的に判断された結果，決まります。つまり，アラームの状態が1つでも異常状態であれば，エージェントの状態は異常状態のままとなります。したがって，異常から正常に戻るアラームイベントが発行されても，ほかのアラームが異常状態のままであれば，異常から正常に戻るエージェントイベントは発行されません（アラームイベントとエージェントイベントは，必ずしも同時に発行されるわけではありません）。

ヘルスチェックイベントの場合

「HC: ヘルスチェック状態」の形式でメッセージテキストが表示されます。

また，エージェントの稼働状態のあとにサービスの稼働状態を示すメッセージテキストが表示されます。メッセージテキストの表示規則，表示例については，マニュアル「JP1/Performance Management 設計・構築ガイド」の付録の，ヘルスチェックエージェントについて説明している個所を参照してください。

［閉じる］

［イベントモニター］画面を閉じます。

ページの先頭へ

(2)　［レポートの表示設定］タブ

イベント表示の対象とするエージェントや最大表示件数など，［レポートの表示］タブの表示条件を設定する画面です。この画面で設定した表示条件は，PFM - Web Consoleからログアウトするまで有効です。

この画面は，業務グループによるアクセスコントロール機能が有効な場合と無効な場合とで，構成が異なります。

［イベントモニター］画面（［レポートの表示設定］タブ（［イベントモニターの設定］画面））を次の図に示します。

図1‒6　［イベントモニター］画面（［レポートの表示設定］タブ（［イベントモニターの設定］画面））（業務グループによるアクセスコントロール機能が有効な場合）

[図データ]
図1‒7　［イベントモニター］画面（［レポートの表示設定］タブ（［イベントモニターの設定］画面））（業務グループによるアクセスコントロール機能が無効な場合）

[図データ]

表示項目について説明します。

［閉じる］

［イベントモニター］画面を閉じます。

［OK］ボタン

設定した内容を確定し，［レポートの表示］タブに戻ります。［レポートの表示］タブには，設定した表示条件の内容でイベントが表示されます。

［キャンセル］ボタン

設定した内容を破棄し，［レポートの表示］タブの画面に戻ります。

［フィルター設定］

イベント表示の対象とするエージェントを指定できます。

［すべてのエージェントを表示する］

すべてのエージェントを対象とする場合にチェックします。デフォルトはチェックされています。

この項目のチェックを外した場合，［表示するエージェント］に1つ以上のエージェントを設定しないとイベントが表示されません。

［業務グループの選択］

業務グループによるアクセスコントロール機能が有効な場合に表示されます。［すべてのエージェントを表示する］がチェックされている場合は非活性となります。

［非表示のエージェント］に表示されるエージェントを，業務グループでフィルター表示する場合に指定します。プルダウンメニューに表示される項目を次に示します。

  • 業務グループを選択しない

    すべてのエージェントを表示させる場合に選択します。

  • 業務グループ名

    業務グループを割り当てたエージェントだけを表示させる場合に選択します。参照権限のある業務グループだけが表示されます。

  • 未割り当て

    業務グループを割り当てていないエージェントだけを表示させる場合に選択します。システムユーザーでログインしている場合だけ表示されます。

［非表示のエージェント］

イベント表示の対象としないエージェントを表示します。ここに表示されるエージェントで，イベント表示の対象としたいエージェントがある場合は，該当するエージェントを選択し，移動ボタン（[図データ]／[図データ]）で［表示するエージェント］に移動させます。

［表示するエージェント］

イベント表示の対象とするエージェントを表示します。ここに表示されるエージェントで，イベント表示の対象から外したいエージェントがある場合は，該当するエージェントを選択し，移動ボタン（[図データ]／[図データ]）で［非表示のエージェント］に移動させます。

移動ボタン（[図データ]／[図データ]／[図データ]／[図データ]）

［非表示のエージェント］と［表示するエージェント］間で，それぞれに表示されているエージェントを移動させます。移動ボタン（[図データ]）で，［非表示のエージェント］から［表示するエージェント］に移動できます。移動ボタン（[図データ]）で，［表示するエージェント］から［非表示のエージェント］に移動できます。

また，移動ボタン（[図データ]）で，［非表示のエージェント］から［表示するエージェント］にすべてのエージェントを移動できます。移動ボタン（[図データ]）で，［表示するエージェント］から［非表示のエージェント］にすべてのエージェントを移動できます。これらの移動ボタン（[図データ]／[図データ]）は業務グループによるアクセスコントロール機能が有効の場合に表示されます。

［カラー設定］

［イベントモニター］画面に表示させるイベントを，状態（正常，警告，異常）によって色分けできます。

［イベントの色分け］

［イベントモニター］画面の表示を，イベントの状態で色分けする際の配色をプルダウンメニューから選択します。この項目を選択すると，イベントが表示される行の背景色がイベントの状態ごとに色分けされます。デフォルトは，「なし」です。

選択できる項目を次に示します。

  • なし（色分けしない）

  • 薄く

    エージェント，アラームイベントの場合

    状態

    色

    正常

    薄い緑（R=204，G=255，B=204）

    警告

    薄い黄（R=255，G=255，B=204）

    異常

    薄い赤（R=255，G=204，B=255）

    未起動または状態不明

    薄い緑（R=204，G=255，B=204）

    監視一時停止中

    薄い灰（R=224，G=224，B=224）

    監視再開

    薄い青（R=204，G=224，B=255）

    ヘルスチェックイベント，ヘルスチェック状態の場合

    状態

    色

    非対応

    薄い黄（R=255，G=255，B=204）

    動作中

    薄い緑（R=204，G=255，B=204）

    監視一時停止中

    薄い灰（R=224，G=224，B=224）

    縮退稼働

    薄い橙（R=255，G=224，B=204）

    サービス停止

    薄い橙（R=255，G=224，B=204）

    状態不明

    薄い橙（R=255，G=224，B=204）

    ホスト停止

    薄い赤（R=255，G=204，B=255）

  • 濃く

    エージェント，アラームイベントの場合

    状態

    色

    正常

    緑（R=000，G=255，B=000）

    警告

    黄（R=255，G=255，B=000）

    異常

    赤（R=255，G=000，B=000）

    未起動または状態不明

    緑（R=000，G=255，B=000）

    監視一時停止中

    灰（R=204，G=204，B=204）

    監視再開

    青（R=000，G=000，B=255）

    ヘルスチェックイベント，ヘルスチェック状態の場合

    状態

    色

    非対応

    黄（R=255，G=255，B=000）

    動作中

    緑（R=000，G=255，B=000）

    監視一時停止中

    灰（R=128，G=128，B=128）

    縮退稼働

    橙（R=255，G=128，B=000）

    サービス停止

    橙（R=255，G=128，B=000）

    状態不明

    橙（R=255，G=128，B=000）

    ホスト停止

    赤（R=255，G=000，B=000）
    参考

    「濃く」を選択した場合，異常，監視一時停止中，監視再開，縮退稼働，サービス停止，状態不明，ホスト停止の文字色は白になります。そのほかの場合，文字色は黒です。

［表示イベント数の設定］

［イベントモニター］画面に表示させるイベント（レコード）の最大数を設定できます。

［一覧表示するイベントの最大数］

1〜999の範囲の整数で設定します。デフォルトは，256です。
