出力の流れ

Excel形式ファイルを出力する流れを次の図に示します。

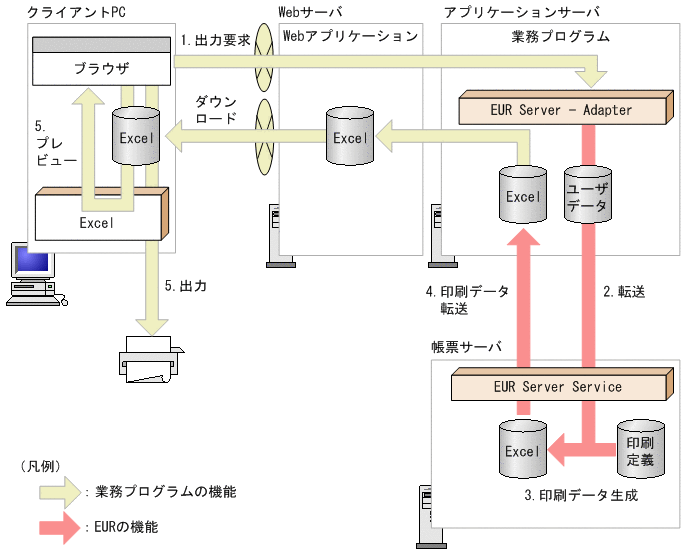

図4-5　Excel形式ファイルを出力する流れ

[図データ]

出力要求
帳票の出力要求が業務プログラムに送られます。
転送
EUR Server - Adapterは，ユーザデータファイルを帳票サーバのEUR Server Serviceに転送します。
印刷データ生成
転送されたユーザデータファイルとあらかじめ帳票サーバに配置しておいた印刷定義ファイルから，印刷データ（Excel形式ファイル）が生成されます。
印刷データ転送
EUR Server Serviceは，生成された印刷データ（Excel形式ファイル）をアプリケーションサーバに転送します。
出力，プレビュー
クライアントPCのExcelを使用して，帳票をプリンタに出力したり，プレビューしたりできます。
なお，クライアントPCのプリンタで帳票を出力するには，あらかじめアプリケーションサーバから印刷データ（Excel形式ファイル）をダウンロードする必要があります。

(1)　起動部品の設定

Excel形式ファイルの出力で使用する起動部品のメソッド，関数，およびオプションの指定値を次に示します。

また，出力時に設定する起動部品のプロパティ，メソッド，パラメタ，およびオプションの指定値を次に示します。

帳票ファイルの設定
印刷する帳票ファイル名を設定します。

帳票ファイルの設定	起動部品の設定項目	設定する値
帳票ファイルの名前	ActiveX起動部品：ReportFileNameプロパティ Java起動部品：setReportFileNameメソッド COBOL起動部品：REPORTNAMEパラメタコマンド起動部品：/rfオプション	帳票ファイル名（255バイト以内の文字列）

Excel形式ファイルの設定
Excel形式ファイル名を設定します。

Excel形式ファイルの設定	起動部品の設定項目	設定する値
Excel形式ファイル名	ActiveX起動部品：XLSXFileNameプロパティ Java起動部品：setXLSXFileNameメソッド COBOL起動部品：XLSXFILENAMEパラメタコマンド起動部品：/xlfnオプション	Excel形式ファイル名（255バイト以内の文字列）

マッピングデータファイルの設定
マッピングデータファイル名を設定します。

ユーザデータファイルの設定	起動部品の設定項目	設定する値
マッピングデータファイルの名前	ActiveX起動部品：DataFileNameプロパティ Java起動部品：setDataFileNameメソッド COBOL起動部品：MAPPINGDATAパラメタコマンド起動部品：/mapオプション	マッピングデータファイル名（255バイト以内の文字列）

ユーザデータファイル，印刷定義ファイル，および印刷付加情報の設定
必要に応じて，ユーザデータファイル（ユーザ定義データファイルなど），印刷定義ファイル（置き換え表管理情報ファイルなど）および印刷付加情報（印刷開始ページなど）を設定します。

■参考

帳票ファイル名やマッピングデータファイル名を起動部品で直接指定するのではなく，帳票セットとして帳票セット指定ファイルにまとめて指定することもできます。この場合，出力時には次に示すプロパティ，メソッド，パラメタ，またはオプションで帳票セット指定ファイル名を指定してください。
