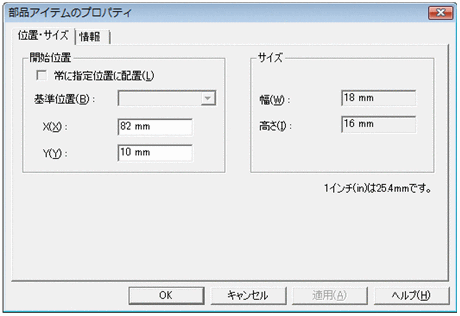

［位置・サイズ］タブに表示される項目を次に示します。

［開始位置］グループボックス

選択された部品の貼り付け位置が表示されます。

［常に指定位置に配置］チェックボックス

貼り付けられた部品が，常に指定された座標位置に配置されるかどうかを設定します。

チェックボックスがオンの場合は，部品は指定された座標位置に配置され，貼り付けたあとも移動できません。

チェックボックスがオフの場合は，部品は指定された座標位置に配置されますが，貼り付けたあとは任意の位置に移動できます。

［基準位置］リストボックス

部品を貼り付ける基準位置が表示されます。

［X］テキストボックス，［Y］テキストボックス

選択した部品のX座標値とY座標値が表示されます。［常に指定位置に配置］チェックボックスがオフの場合だけ編集できます。

［X］，［Y］の単位は，［オプション］ダイアログの［表示］タブで設定した単位です。テキストボックスには，表示された単位と異なる単位で値を指定することもできます。異なる単位で値を指定する場合は，単位も入力してください。例えば，「使用する単位」が「ミリメートル（mm）」で設定されている場合，［X］，［Y］テキストボックスにそれぞれ「1in」を入力して［OK］ボタンをクリックすると，X，Y座標値は「25.4mm」になります。設定できる単位と各単位の最小有効桁数の詳細は，「2.17.1　［表示］タブ」の［使用する単位］リストボックスの説明を参照してください。

入力できる値の範囲は基準位置によって変わります。基準位置ごとの入力できる値の範囲を次に示します。

基準位置	座標値	入力できる値
用紙左上	X座標値	左余白≦指定値≦用紙幅 - （部品の幅 + 右余白）
	Y座標値	上余白≦指定値≦用紙高さ - （部品の高さ + 下余白）
用紙右上	X座標値	右余白≦指定値≦用紙幅 - （部品の幅 + 左余白）
	Y座標値	上余白≦指定値≦用紙高さ - （部品の高さ + 下余白）
用紙左下	X座標値	左余白≦指定値≦用紙幅 - （部品の幅 + 右余白）
	Y座標値	下余白≦指定値≦用紙高さ - （部品の高さ + 上余白）
用紙右下	X座標値	右余白≦指定値≦用紙幅 - （部品の幅 + 左余白）
	Y座標値	下余白≦指定値≦用紙高さ - （部品の高さ + 上余白）

［サイズ］グループボックス

部品のサイズが表示されます。

［幅］テキストボックス，［高さ］テキストボックス

選択した部品の幅と高さが表示されます。単位は［オプション］ダイアログの［表示］タブで設定した単位です。
