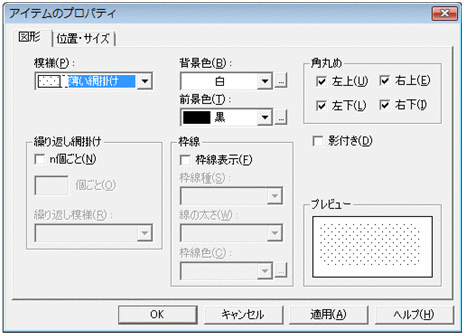

［図形］タブで設定できる項目を次に示します。

［模様］リストボックス

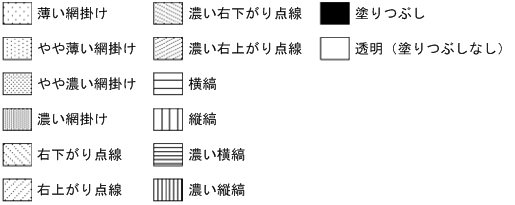

網掛けのパターンの種類を指定します。指定できるパターンは，次に示す14種類です。

アイテム作成時のデフォルトは，網掛けアイテムの場合「薄い網掛け」，網掛けアイテムの以外の場合「透明（塗りつぶしなし）」です。

［背景色］リストボックス

網掛けの背景色を指定します。指定できる色は，次に示す色のほか，独自の色を作成して指定することもできます。デフォルトは，白です。モノクロディスプレイの場合は，灰色の濃淡で表示されます。

黒，青，水色，黄緑，赤，明るい紫，黄，白，濃紺，緑青，緑，紫，栗色，オリーブ，灰色，銀，5%灰色，10%灰色，15%灰色，20%灰色，25%灰色，30%灰色，35%灰色，40%灰色，45%灰色，50%灰色，55%灰色，60%灰色，65%灰色，70%灰色，75%灰色，80%灰色，85%灰色，90%灰色，95%灰色

独自の色を作成する場合は，［色］のリストボックス横にある［...］ボタンをクリックしてください。［色の設定］ダイアログが表示されます。作成した独自の色は，以後EURを起動しても使用できます。

［前景色］リストボックス

網掛けの前景色（模様の色）を指定します。指定できる色は，次に示す色のほか，独自の色を作成して指定することもできます。デフォルトは，黒です。モノクロディスプレイの場合は，灰色の濃淡で表示されます。

黒，青，水色，黄緑，赤，明るい紫，黄，白，濃紺，緑青，緑，紫，栗色，オリーブ，灰色，銀，5%灰色，10%灰色，15%灰色，20%灰色，25%灰色，30%灰色，35%灰色，40%灰色，45%灰色，50%灰色，55%灰色，60%灰色，65%灰色，70%灰色，75%灰色，80%灰色，85%灰色，90%灰色，95%灰色

独自の色を作成する場合は，［色］のリストボックス横にある［...］ボタンをクリックしてください。［色の設定］ダイアログが表示されます。作成した独自の色は，以後EURを起動しても使用できます。

［模様］のリストボックスで「塗りつぶし」を指定した場合は，前景色ではなく，背景色で塗りつぶされます。

［角丸め］グループボックス

角丸四角アイテムの四隅を，丸めるかどうかを指定します。角丸四角アイテム作成時のデフォルトは，すべてのチェックボックスが「オン（角を丸める）」です。

角丸四角アイテムとほかの図形アイテムを一緒に選択した場合，チェックボックスは不活性になります。

［左上］チェックボックス

オンにすると，左上の角を丸めます。

［左下］チェックボックス

オンにすると，左下の角を丸めます。

［右上］チェックボックス

オンにすると，右上の角を丸めます。

［右下］チェックボックス

オンにすると，右下の角を丸めます。

（例）

［影付き］チェックボックス

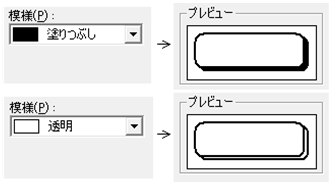

角丸四角アイテム，円／楕円アイテム，または多角形アイテムに影を付けるかどうかを設定します。アイテム作成時のデフォルトは，「オフ（影を付けない）」です。チェックボックスをオンにすると，角丸四角アイテム，円／楕円アイテム，または多角形アイテムに影を付けます。［模様］のリストボックスで「透明（塗りつぶしなし）」を指定した場合，次に示すように影は透明になります。

［繰り返し網掛け］グループボックス

選択した図形アイテムが繰り返し対象である場合，繰り返す網掛けの属性を，任意の個数ごとに変更するかどうか，網パターンの属性を変更できます。［n個ごと］のチェックボックスをオンにすると，繰り返しの個数と網パターンを設定できます。繰り返し設定時のデフォルトは，「オフ（網掛けを繰り返さない）」です。

［個数］テキストボックス

何個ごと繰り返しパターンを変更するか，個数を設定します。設定できる値は，2〜32,767です。

［繰り返し模様］リストボックス

網掛けのパターンの種類を指定します。指定できるパターンは，次に示す14種類です。

デフォルトは，「薄い網掛け」です。

［枠線］グループボックス

図形アイテムの枠線を表示するかどうかを設定します。［枠線表示］のチェックボックスをオンにすると，枠線種，枠線の太さ，枠線色を設定できます。アイテム作成時のデフォルトは，網掛けアイテムの場合は「オフ（枠線を表示しない）」，網掛けアイテム以外の場合は「オン（枠線を表示する）」です。

［枠線種］リストボックス

枠線の種類を指定します。指定できる線種は，次に示す7種類です。

［線の太さ］リストボックス

枠線の太さを指定します。指定できる太さは，次に示す4種類です。

アイテム作成時のデフォルトは，網掛けアイテムの場合は不活性，網掛けアイテム以外の場合は中線です。

［枠線色］リストボックス

枠線の色を指定します。指定できる色は，次に示す色のほか，独自の色を作成して指定することもできます。デフォルトは，黒です。モノクロディスプレイの場合は，灰色の濃淡で表示されます。

黒，青，水色，黄緑，赤，明るい紫，黄，白，濃紺，緑青，緑，紫，栗色，オリーブ，灰色，銀，5%灰色，10%灰色，15%灰色，20%灰色，25%灰色，30%灰色，35%灰色，40%灰色，45%灰色，50%灰色，55%灰色，60%灰色，65%灰色，70%灰色，75%灰色，80%灰色，85%灰色，90%灰色，95%灰色

独自の色を作成する場合は，［色］のリストボックス横にある［...］ボタンをクリックしてください。［色の設定］ダイアログが表示されます。作成した独自の色は，以後EURを起動しても使用できます。

［プレビュー］

模様，背景色，前景色，角丸め，影付き，および枠線を設定した時のサンプルが表示されます。ただし，［繰り返し網掛け］で設定した模様は，表示されません。
