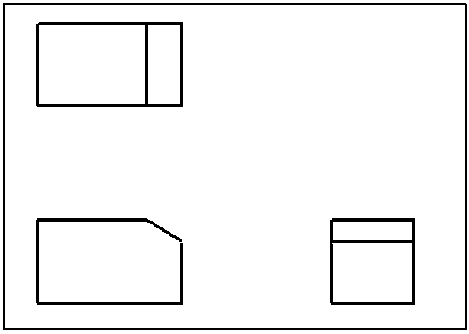

立体図の定義開始を宣言します。

〔ビジュアル・アイコンからの選択〕

1. 立体図／定義開始

〔パラメタの入力〕

立体名：rit1〈Enter〉

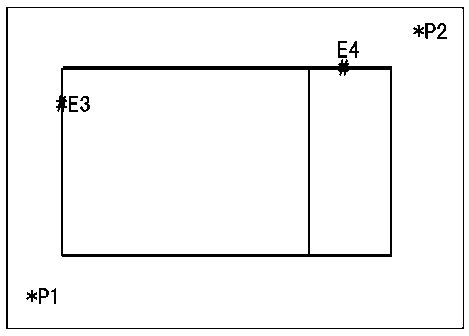

平面図を定義します。

〔ビジュアル・アイコンからの選択〕

立体図／固定座標軸／平面図

〔パラメタの入力〕

1. 矩形領域※：＊P1，＊P2
2. 原点（端点）：＃E3
3. x軸方向（端点）：＃E4

注※　ラバーバンド入力ができます。

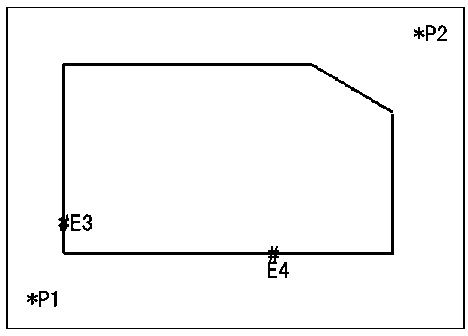

正面図を定義します。

〔ビジュアル・アイコンからの選択〕

立体図／固定座標軸／正面図

〔パラメタの入力〕

1. 矩形領域※：＊P1，＊P2
2. 原点（端点）：＃E3
3. x軸方向（端点）：＃E4

注※　ラバーバンド入力ができます。

右側面図を定義します。

〔ビジュアル・アイコンからの選択〕

立体図／固定座標軸／右側面図

〔パラメタの入力〕

1. 矩形領域※：＊P1，＊P2
2. 原点（端点）：＃E3
3. y軸方向（端点）：＃E4

注※　ラバーバンド入力ができます。

投影ビューポートを設定します。

〔ビジュアル・アイコンからの選択〕

立体図／ビュー設定／投影開始

〔パラメタの入力〕

1. 矩形領域※：＊P1，＊P2
2. 倍率：〈；〉
3. 投影原点（自動点）：〈Enter〉

注※　ラバーバンド入力ができます。

投影ビューポートに二次元形状を入力します。

〔ビジュアル・アイコンからの選択〕

立体図／固定座標軸／連続変換

〔パラメタの入力〕

1. 要素（要素指）：＃E1，＃E2，＃E3，＃E4，＃E5〈；〉
2. 第3軸座標値：〈Enter〉

〔パラメタの入力〕

1. 要素（要素指）：＃E1，＃E2，＃E3，＃E4，＃E5〈；〉
2. 第3軸座標値：＃E6




入力した形状に直線を定義します。

〔ビジュアル・アイコンからの選択〕

立体図／編集／直線定義

〔パラメタの入力〕

1. 始点（端点）：#E1
2. 終点（端点）：#E2

〔パラメタの入力〕

1. 始点（端点）：#E3
2. 終点（端点）：#E4

〔パラメタの入力〕

1. 始点（端点）：#E5
2. 終点（端点）：#E6

〔パラメタの入力〕

1. 始点（端点）：#E7
2. 終点（端点）：#E8

〔パラメタの入力〕

1. 始点（端点）：#E9
2. 終点（端点）：#E10

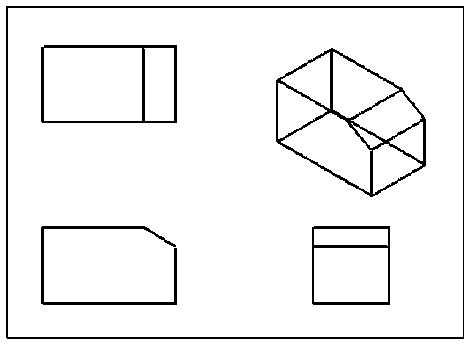

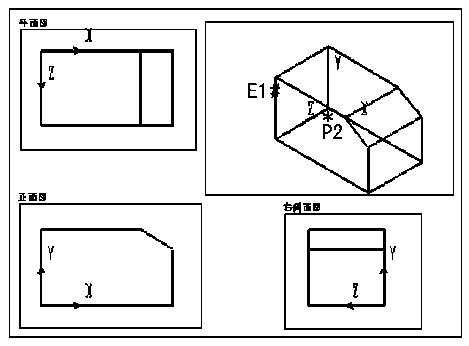

作成した立体図を図形として図面上に登録します。

〔ビジュアル・アイコンからの選択〕

立体図／図形登録

〔パラメタの入力〕

1. 立体：#E1
2. 基準位置（座標点）：0,0,0〈；〉
3. 配置位置（自動点）：＊P2




立体図の投影を終了します。

〔ビジュアル・アイコンからの選択〕

立体図／ビュー設定／投影終了

〔パラメタの入力〕

1. OK?：y〈；〉




作成した立体図を登録します。

〔メニューバーからの選択〕

［図面(F)］／［図面ファイル］／［保管(S)...］

〔図面保管ダイアログからの入力〕

1. ［図面名］：rit1
2. ［ファイル名］：rit1.hdw
3. ［ファイルの種類］：HICAD図面ファイル(＊.hdw)
4. ［対象層］：全層
5. ［ディレクトリ］：c:\hicad\usr\draw\
6. ［ドライブ］：［-c-］
7. ［保存(S)］




   注意

   こんなときには

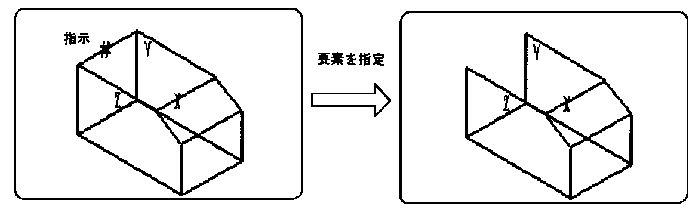

   • 定義した2点間直線を削除したい。
     定義した2点間直線を削除したいときは，ビジュアル・アイコンから立体図／編集／要素削除を選択して，削除したい直線を指定します。
