4.9.2 コマンドモードの場合
![[図データ]](FIGURE/DEXATTRS.GIF)

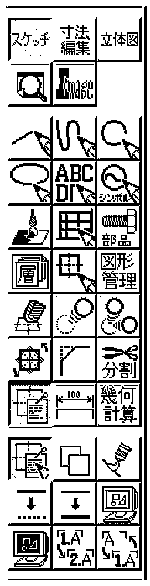

（属性変更）をクリックします。![[図データ]](FIGURE/DEXATTR.GIF)
（属性変更）をクリックします。
![[図データ]](FIGURE/ZU040811.GIF)

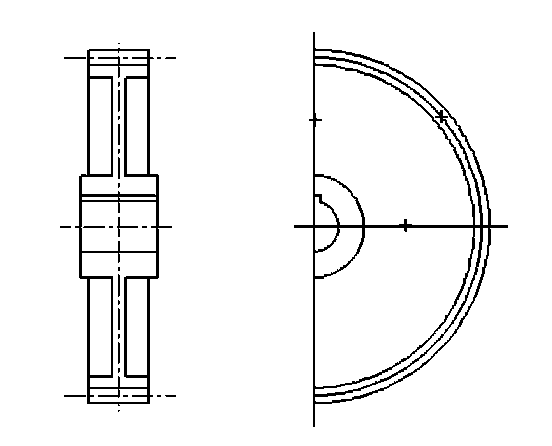

- 「変更対象」として，線の種類と太さを変更したい線（＋）をクリックします。どのような順でクリックしてもかまいません。
![[図データ]](FIGURE/ZU040822.GIF)
- 次のように入力します。
；
![[図データ]](FIGURE/ZU040813.GIF)

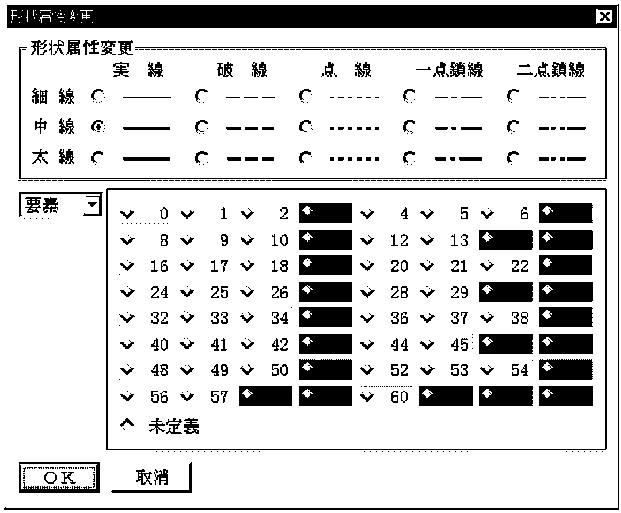

- 形状属性変更ダイアログが表示されます。
![[図データ]](FIGURE/ZU040803.GIF)
- 「一点鎖線」の「細線」をクリックしてから，［OK］ボタンをクリックします。
![[図データ]](FIGURE/ZU040804.GIF)

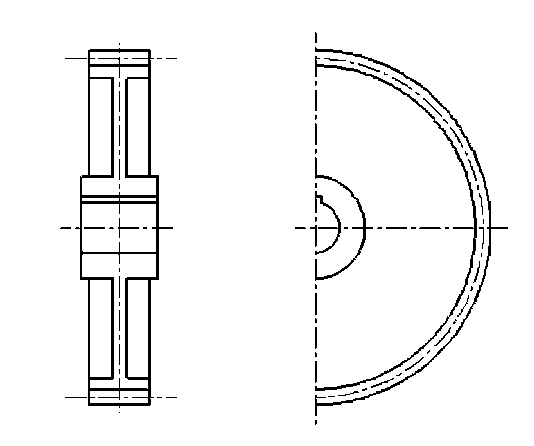

- 線の種類と太さが変わりました。
![[図データ]](FIGURE/ZU040805.GIF)
