図形の中心を示す直線を描きます。

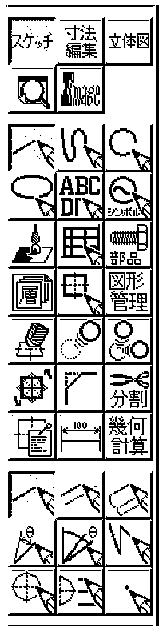

1. （直線）をクリックします。
2. （直線）をクリックします。

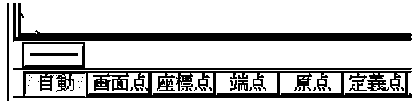

3. （コマンド特有モードメニュー）をクリックします。




4. 形状モード変更ダイアログが表示されます。




5. 「一点鎖線」の「細線」をクリックしてから，［OK］ボタンをクリックします。

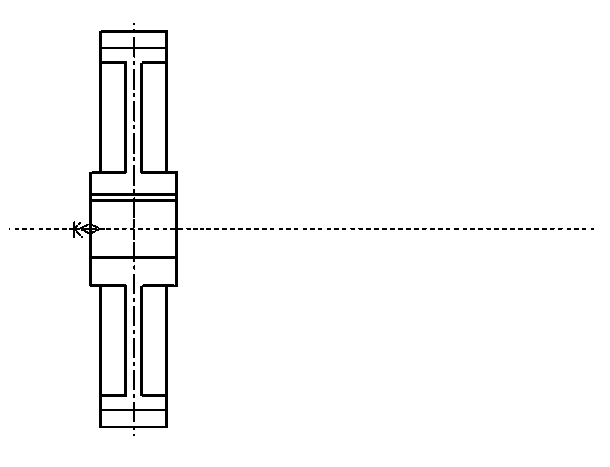

6. （直線）の「点・基準方向・基準要素・角度」として，直線を描き始める点（）をクリックします。

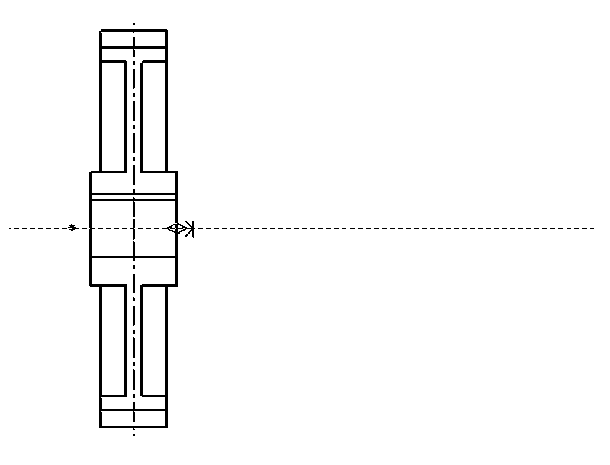

7. 「点」として，直線を描き終わる点（）をクリックします

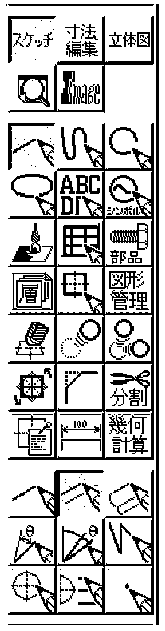

8. （平行線）をクリックします。

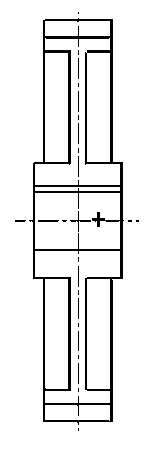

9. 「基準線」として直線（＋）をクリックします。




10. 「方向」に次のように入力します。
    ;




11. 「間隔」に次のように入力します。
    99.5;




12. 「本数」に次のように入力します。
    ;




13. 「始点」に次のように入力します。
    ;




14. 「終点」に次のように入力します。
    ;

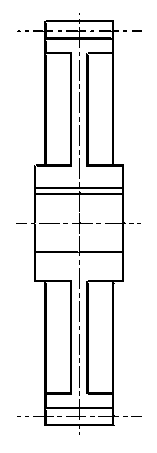

15. 必要な直線が描けました。




    注意

    線の種類と太さの変更

    線の種類や太さは，線を描いた後に変更することもできます。この場合の操作については，「4.9　線の種類と太さを変えます」を参照してください。
