3.6.2 コマンドモードの場合
![[図データ]](FIGURE/ZU000001.GIF)
（分割調整）をクリックします。![[図データ]](FIGURE/DEXTRIM.GIF)
（一境界調整）をクリックします。線の一方の端を消したい場合にこの機能を使います。
![[図データ]](FIGURE/ZU030511.GIF)

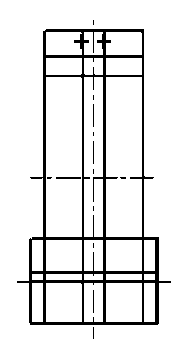

- 「調整要素」として，2本のはみ出している線（＋）をクリックします。クリックする位置は，消したい部分です。
![[図データ]](FIGURE/ZU030512.GIF)
- 次のように入力します。
;
![[図データ]](FIGURE/ZU030513.GIF)

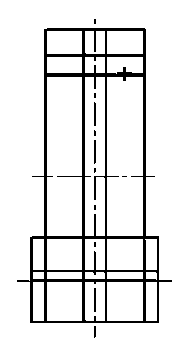

- 「境界要素/調整点」として，はみ出している境界になっている線（＋）をクリックします。
![[図データ]](FIGURE/ZU030514.GIF)

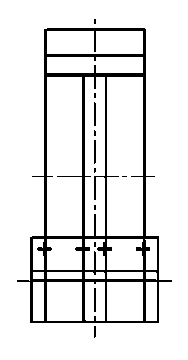

- （一境界調整）を続けて使います。「調整要素」として，4本のはみ出している線（＋）をクリックします。
![[図データ]](FIGURE/ZU030515.GIF)
- 次のように入力します。
;
![[図データ]](FIGURE/ZU030516.GIF)
- 「境界要素/調整点」として，はみ出している境界になっている線（＋）をクリックします。
![[図データ]](FIGURE/ZU030517.GIF)
- はみ出している線が修正できました。
![[図データ]](FIGURE/ZU030518.GIF)
