(1) 幾何公差記号
- 【作成順序】
- 《枠が1段の場合》

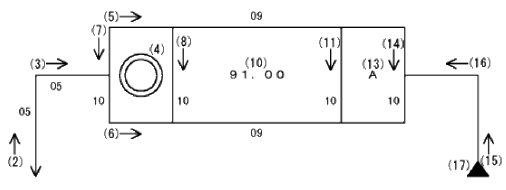

![[図データ]](FIGURE/ZU052900.GIF)
- （基本的な順序）
- 引出線(2)，(3)公差記号(4)公差枠横線〔上〕(5)
公差枠横線〔下〕(6)公差枠縦線〔左〕(7)
公差枠縦線〔不動〕(8）公差値(10)
公差枠縦線〔可動〕(11)データム指示文字(13)………
公差枠縦線〔可動〕(14)データム(15)，(16)，(17)
- 《下枠追加》
- 基本的には，1段の場合の作成順序を繰り返すことになります。ただし，先に定義した公差記号，公差枠横線〔下〕，データム指示文字などで非表示になるものがあります。また，引出線とデータムの位置は変わりません。

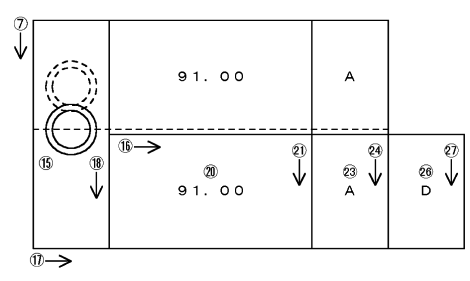

![[図データ]](FIGURE/ZU053000.GIF)
- 上の図の作成順序は，1段目の続きです。そのため，引出線，1段目の枠，データムの作成順序，および寸法線種別記号は省略しています。
- 破線部分は，非表示要素です。
- 《上枠追加》
- 基本的には，下枠追加の場合の作成順序と同じです。また，先に定義した公差記号，公差枠縦線〔上〕，データム指示文字などで非表示になるものがあります。引出線とデータムの位置は変わりません。
- 【対象コマンド】
- 幾何公差引出線［寸法編集／幾何公差／引出線］
- 文字付き幾何公差引出線［寸法編集／幾何公差／文字付引出線］
- 公差枠［寸法編集／幾何公差／公差枠］
(2) 文字付きデータム
- 【作成順序】

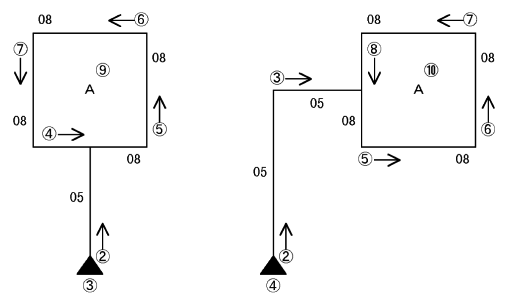

![[図データ]](FIGURE/ZU053100.GIF)
- 【対象コマンド】
- 文字付きデータム［寸法編集／幾何公差／文字付データム］
(3) データムターゲット
- 【作成順序】

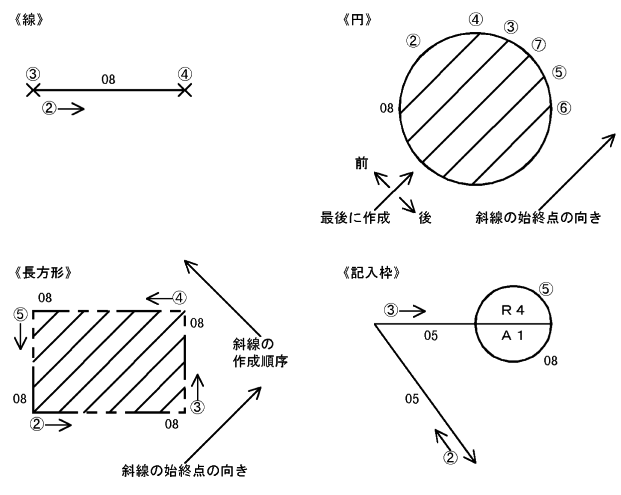

![[図データ]](FIGURE/ZU053200.GIF)
- 【補足説明】
- 円，および長方形の斜線の線種は，'08'です。
- 【対象コマンド】
- 線データムターゲット［寸法編集／幾何公差／線ターゲット］
- 円データムターゲット［寸法編集／幾何公差／円ターゲット］
- 長方形データムターゲット［寸法編集／幾何公差／長方形ターゲット］
- データムターゲット記入枠［寸法編集／幾何公差／ターゲット記入枠］
