- 【機能】
- xの要素に対し，yの点のオンラインチェックをして位置コードを返します。
- 【構文】
- GJPO(x:y)
- 【引数】
- x E E種パラメタの変数
- y P 点座標
- 【戻り値】
- C 位置コード
- 【解説】
- 'ONLN'：
- ＜直線・直線寸法＞，＜円＞，＜円弧・円弧寸法＞，＜楕円＞，＜楕円弧＞の要素上
- 'OFLN'：
- ＜直線・直線寸法＞，＜円弧・円弧寸法＞，＜楕円弧＞の延長上
- 'RGHT'：
- ＜直線・直線寸法＞の右側
- 'LEFT'：
- ＜直線・直線寸法＞の左側
- 'INNR'：
- ＜円＞，＜円弧・円弧寸法＞，＜楕円＞，＜楕円弧＞の内側
- 'OUTR'：
- ＜円＞，＜円弧・円弧寸法＞，＜楕円＞，＜楕円弧＞の外側
- ＜直線・直線寸法＞，＜円＞，＜円弧・円弧寸法＞，＜楕円＞，および＜楕円弧＞以外の要素を入力すると，エラーになります。

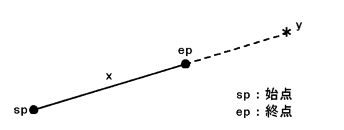

- 【例題】
x.e=#300.1(0.5)( ) ;
y.p=*(100 100) ;
a.c=GJPO(&x:&y) ;
- aには，'OFLN'が返されます。
![[図データ]](FIGURE/ZU042700.GIF)
