- 【機能】
- 指定した図面の図形，要素，表，表項目，または層のユーザ属性を取り出します。
- 【構文】
- GDATR(a:b:c:d:e:f:g:h)
- 【引数】
- a I 図面番号
- b I ユーザ属性の種別
- （1：図形，2：要素，3：表，4：表項目，5：層）
- c CE 属性を参照する対象
- bが1，2，または4の時はE種パラメタで指定します。
- bが3，または5の時はC種パラメタ，またはE種パラメタで指定します。
- 表のときは表名称を，層のときは層名称（例：M0），またはユーザ層名称を指定します。
- d I 属性番号（1〜9999）
- e I 取り出し開始アドレス（1〜2999）
- f I 出力型の指定（1，2，3）
- 1：Cパラ型
- 2：Iパラ型
- 3：Rパラ型
- g I 取り出し個数（m）
- h I C種パラメタ取り出しフォーマット
- 0：フリー
- 先頭４バイトに文字列長として，5バイト目から文字列として参照します。
- n：固定長（1〜400の整数で長さを指定します）
- nバイトの固定長で文字列を設定します。
- 【戻り値】
- CIR*n ユーザ属性情報と次回の取り出しアドレス
- 1〜m：ユーザ属性データ（取り出し個数分）
- m＋1：次回取り出しアドレス
- 【解説】
- 図面番号に0を指定すると活性図面を対象にします。図面番号については「4.3.12 SDNO（図面番号）」を参照してください。
- この関数は，マクロ図形では使用できません。

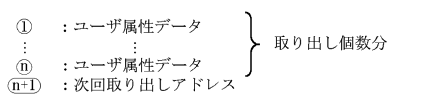

- 結果型には次の内容が返されます。
![[図データ]](FIGURE/ZU042100.GIF)
- 【例題】

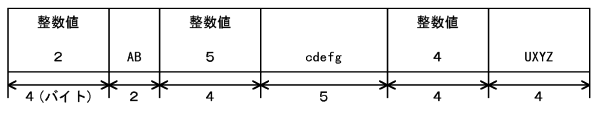

- 図面番号2の図面上にある図形#200.1(0.0)に設定されているユーザ属性
![[図データ]](FIGURE/ZU042200.GIF)
a.i = 2 ;
b.i = 1 ;
c.ce = #200.1(0.0) ;
d.i = 1 ;
e.i = 1 ;
f.i = 1 ;
g.i = 1 ;
h.i = 0 ;
x.ci*n = GDATR(&a:&b:&c:&d:&e:&f:&g:&h) ;
g.i = 2 ;
y.ci*n = GDATR(&a:&b:&c:&d:&x(2):&f:&g:&h) ;
- x(1)には”AB”，x(2)には7が返され，y(1)には”cdefg”，y(2)には”UXYZ”，y(3)には24が返されます。
