【機能】

入力した要素のデータを返します。

【構文】

EREF(x)

【引数】

x　E　E種パラメタの変数

【戻り値】

CEIRP*N　要素データ

【解説】

• 要素データは，次の3種類の情報で構成されています。
  各要素共通情報
  要素識別情報
  参照要素情報
  　
  それぞれの詳細は，次のとおりです。ただし，未設定のデータについては，省略型が返されます。


(a)　各要素共通情報

要素種別が'FILD'のときは1.だけが返され，2.〜6.は省略型が返されます。

1. ［C］要素種別

'LINE'：直線

'CIRC'：円

'ARC'：円弧

'ELPS'：楕円

'EARC'：楕円弧

'SPLN'：自由曲線

'PNT'：点

'TEXT'：文字列

'SMBL'：シンボル

'DLIN'：寸法直線

'DARC'：寸法円弧

'DTXT'：寸法文字列

'DSYM'：記号

'LIST'：欄形式注記

'ROW'：行形式注記

'NTXT'：注記文字列

'FILD'：表領域

'ITEM'：表項目

2. ［I］要素色（色番号）

• 0〜63が返されます。
  -1：未定義


3. ［I］線種

1：実線

2：破線

3：点線

4：一点鎖線

5：二点鎖線

-1：未設定

4. ［I］線幅

1：細線

2：中線

3：太線

-1：未設定

5. ［C］形状要素表示状態

'DISP'：表示状態

'BLNK'：非表示状態

6. ［I］要素表示色（色番号）

• 0〜63が返されます。

(b)　要素識別情報

自由曲線，シンボル，および文字列にだけ次のデータが返されます。

《自由曲線》

7. ［C］曲線タイプ

'OPEN'：開曲線

'CLOS'：閉曲線

《シンボル》

7. ［I］シンボルライブラリ番号

8. ［I］シンボル番号sbno（1≦sbno≦256）

《文字列》

9. ［C］縦横書き情報

'HORI'：横右書き

'VERT'：縦下書き

'HORL'：横左書き

'VERU'：横上書き

(c)　参照要素情報

入力した要素の種別によって，次に示す個別の参照情報が返されます。

《直線》

13. ［P］始点sp

14. ［P］終点ep

• sp，およびepは，入力座標系での値です。




《円》

13. ［P］中心cp

14. ［R］半径r（0.0＜r）

• cp，およびrは，入力座標系での値です。




《円弧》

13. ［P］中心cp

14. ［R］半径r（0.0≠r）

15. ［P］始点sp

16. ［P］終点ep

• cp，r，spおよびepは，入力座標系での値です。
• rは，円弧の方向も表しています。
  正のとき：反時計回り
  負のとき：時計回り




《楕円》

13. ［P］中心cp

14. ［R］長径rl（0.0＜rl）

15. ［R］短径rs（0.0＜rs）

16. ［R］長軸の傾斜角θa（0.0≦θa＜360.0，単位:度）

• cp，rl，rs，およびθaは，入力座標系での値です。




《楕円弧》

13. ［P］中心cp

14. ［R］長径rl（0.0≠rl）

15. ［R］短径rs（0.0＜rs）

16. ［R］長軸の傾斜角θa（0.0≦θa＜360.0，単位:度）

17. ［P］始点sp

18. ［P］終点ep

• cp，rl，rs，θa，spおよびepは，入力座標系での値です。
• rlは，楕円の方向も表しています。
  正のとき：反時計回り
  負のとき：時計回り




《自由曲線》

13. ［I］点列数n

14. ［P］始点sp

15. ［P］第1通過点pa

：

：

：第2通過点以降の通過点

：

：

：

13. ＋n［P］終点ep

• 各点列座標は，入力座標系での値です。




《点》

13. ［P］点座標pa

• paは，入力座標系での値です。

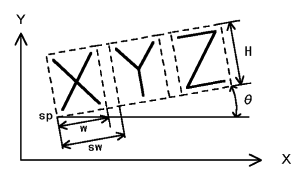

《文字列》

13. ［P］始点sp

14. ［R］文字の高さH

15. ［R］文字幅W

16. ［R］文字間隔SW

17. ［R］文字の角度θ（0.0≦θ＜360.0，単位:度）

18. ［I］文字列長len（0＜len≦400，単位:バイト）

19. ［C］文字列データ

• sp，H，W，SW，およびθは，入力座標系での値です。

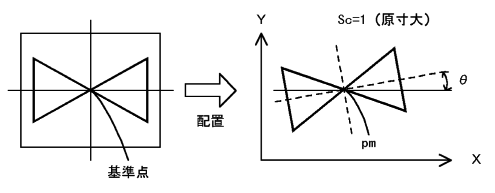

《シンボル》

13. ［P］配置位置pm

14. ［R］回転角θ（0.0≦θ＜360.0，単位:度）

15. ［R］倍率Sc

16. ［R］予備エリア

• pm，およびθは，入力座標系での値です。




《寸法直線》

13. ［P］始点ps（図面座標）

14. ［P］終点pe（図面座標）

15. ［R］始点からの非表示長

16. ［I］直線タイプ

1：寸法線

2：寸法補助線

3：引出線

4：記号線

17. ［I］始点の矢印タイプ

18. ［I］終点の矢印タイプ

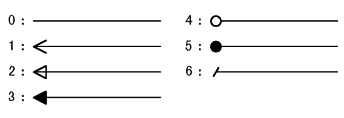

• 始点，および終点の矢印タイプ




19. ［I］始点の矢印位置

20. ［I］終点の矢印位置

• 始点，および終点の矢印位置
  1：内側
  2：外側
  3：内側固定
  4：外側固定


21. ［E］寸法名称

• ここで返された寸法名称を「4.2.17　DREF（寸法情報参照）」の入力で使います。

《寸法円弧》

13. ［P］中心PC（図面座標）

14. ［R］半径r （0.0≠r）

r＞0：反時計回り

r＜0：時計回り

15. ［P］始点ps（図面座標）

16. ［P］終点pe（図面座標）

17. ［I］始点の矢印タイプ

18. ［I］終点の矢印タイプ

• 始点，および終点の矢印タイプ




19. ［I］始点の矢印位置

20. ［I］終点の矢印位置

• 始点，および終点の矢印位置
  1：内側
  2：外側
  3：内側固定
  4：外側固定


21. ［E］寸法名称

• ここで返された寸法名称を「4.2.17　DREF（寸法情報参照）」の入力で使います。

《寸法文字列》

13. ［P］表示位置ps（図面座標）

14. ［R］文字の角度θ（0.0≦θ＜360.0，単位:度）

15. ［I］文字スペースコード（1〜32）

16. ［I］文字タイプ

0：文字列

1：ガイダンス

17. ［I］文字列長

18. ［C］文字列データ

• 寸法値の場合，文字列データの内容は文字＠になります。

21. ［E］寸法名称

• ここで返された寸法名称を「4.2.17　DREF（寸法情報参照）」の入力で使います。

《記号》

13. ［P］表示位置ps（図面座標）

14. ［R］記号の高さH

15. ［R］記号の幅W

16. ［R］記号の角度θ（0.0≦θ＜360.0，単位:度）

17. ［I］公差枠行番号

18. ［I］記号番号

21. ［E］寸法名称

• ここで返された寸法名称を「4.2.17　DREF（寸法情報参照）」の入力で使います。

《注記（欄形式・行形式）》

13. ［P］注記位置（図面座標）

14. ［R］注記角度（図面座標）θ（0.0≦θ＜360.0，単位:度）

15. ［I］文字列配置方向

0：下方向

1：上方向

16. ［I］項番の有無

0：有り

1：無し

• 行形式のときは1（項番無し）になります。

17. ［I］最大項番

• 欄形式項番無し，または行形式のとき0になります。

18. ［I］項番の増分

• 行形式のとき0になります。

19. ［R］注記収納長（単位:mm）

• 行形式のとき2000固定になります。

20. ［I］文字スペースコード（1〜32）

21. ［I］注記表示状態

0：表示

1：非表示

22. ［I］枠表示状態

0：表示

1：非表示

23. ［I］マーク表示状態

0：表示

1：非表示

24. ［E］先頭注記文字列名称

• 先頭定義注記文字列の参照で使います。

《注記文字列》

13. ［P］表示位置（図面座標）

14. ［R］文字の角度θ（0.0≦θ＜360.0，単位:度）

15. ［I］文字スペースコード（1〜32）

16. ［I］項番（項番無しの場合，0が返ります）

17. ［I］行数

18. ［I］文字列長

19. ［C］文字列データ

20. ［E］次の注記文字列名称

• 次定義注記文字列の参照で使います。

《表領域》

13. ［C］表名称（16バイト）

14. ［P］表基準点（図面座標）

15. ［P］表回転中心点（図面座標）

16. ［I］表回転角（図面座標）（0，90，180，270度のどれか）

17. ［P］領域原点（図面座標）（表回転角が0度のときの左下隅）

18. ［R］領域高さ（表回転角が0度のときの高さ）

19. ［R］領域幅（表回転角が0度のときの幅）

20. ［I］領域ID

21. ［I］項目行数

22. ［I］項目列数

23. ［I］項目ID付与順

0：未定義

1：左上

2：左下

3：右上

4：右下

24. ［I］上領域枠表示状態

0：表示

1：非表示

25. ［I］上領域枠線種

1：実線

2：破線

3：点線

4：一点鎖線

5：二点鎖線

26. ［I］上領域枠線幅

1：細線

2：中線

3：太線

27. ［I］下領域枠表示状態

0：表示

1：非表示

28. ［I］下領域枠線種

• 上領域枠線種25.に同じ

29. ［I］下領域枠線幅

• 上領域枠線幅26.に同じ

30. ［I］左領域枠表示状態

0：表示

1：非表示

31. ［I］左領域枠線種

• 上領域枠線種25.に同じ

32. ［I］左領域枠線幅

• 上領域枠線幅26.に同じ

33. ［I］右領域表示状態

0：表示

1：非表示

34. ［I］右領域枠線種

• 上領域枠線種25.に同じ

35. ［I］右領域枠線幅

• 上領域枠線幅26.に同じ

《表項目》

13. ［C］表名称（16バイト）

14. ［P］表基準点（図面座標）

15. ［P］表回転中心点（図面座標）

16. ［I］表回転角（図面座標）（0，90，180，270度のどれか）

17. ［P］項目原点（図面座標）（表回転角が0度のときの左下隅）

18. ［R］項目高さ

19. ［R］項目幅

20. ［I］項目行ID

21. ［I］項目列ID

22. ［I］項目ID表示状態

0：表示

1：非表示

23. ［I］下側境界線表示状態

0：表示

1：非表示

24. ［I］下側境界線線種

1：実線

2：破線

3：点線

4：一点鎖線

5：二点鎖線

25. ［I］下側境界線線幅

1：細線

2：中線

3：太線

26. ［I］右側境界線表示状態

0：表示

1：非表示

27. ［I］右側境界線線種

• 下側境界線線種24.に同じ

28. ［I］右側境界線線幅

• 下側境界線線幅25.に同じ

29. ［I］統合状態

-1：統合されている

0：統合されていない

1：統合の代表項目

30. ［I］項目内文字列行数

31. ［I］文字列方向角度（0，90，180，270度のどれか）

32. ［I］文字列角度

0：横書き

1：縦書き

33. ［I］文字スペースコード（1〜32）

34. ［I］文字線幅

• 下側境界線線幅25.に同じ

35. ［I］文字位置合わせ種別（0〜15）

36. ［R］文字列の上側オフセット量

37. ［R］文字列の下側オフセット量

38. ［R］文字列の左側オフセット量

39. ［R］文字列の右側オフセット量

40. ［I］文字列長

41. ［C］文字列データ

• 文字列長が0のときは，省略型が返されます。

42. ［I］領域ID
